Общие сведения:

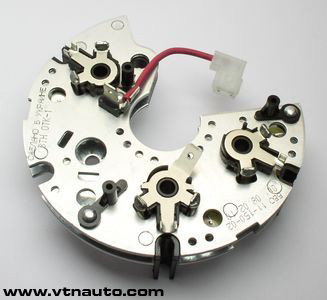

Блок выпрямительно-ограничительный БВО11-150-02 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с генератором 9402.3701-03, ВАЗ-2123, “Chevrolet Niva” с генератором 9402.3701-04 и др.

Блок выпрямительно-ограничительный БВО11-150-02 может выпускаться в исполнении «М» с впресcованным выходным болтом.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО4-105-01, БВО21-150-01, БВО11-150-01 или БВО11-150-02 при помощи штатных крепежных элементов. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Номинальное напряжение, В 14,0   Максимальный выпрямленный ток, не менее, А 120,0   Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В 1,08   Напряжение ограничения диодов силового выпрямителя, В 22,0-24,0   Количество диодов силового выпрямителя, шт 6   Количество диодов дополнительного выпрямителя, шт -   Способ присоединения обмоток статора генератора пайка

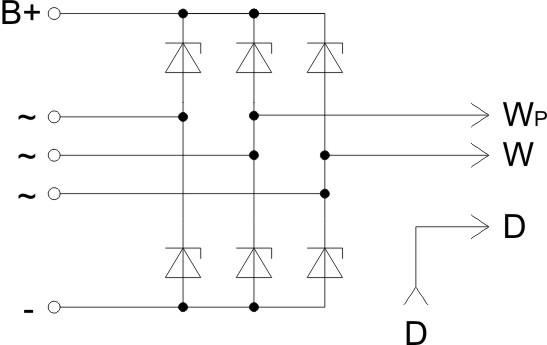

Схема блока выпрямительно-ограничительного:

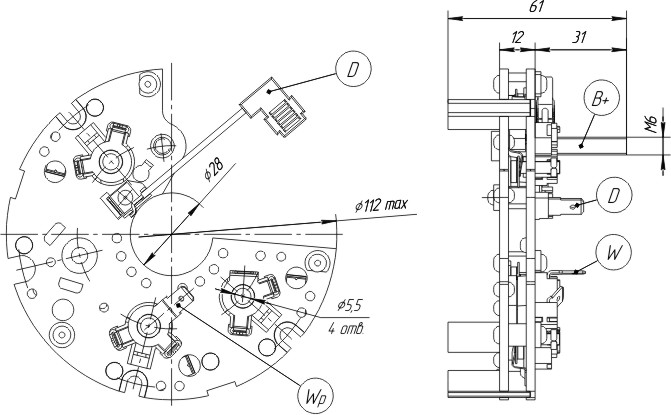

Габаритный чертеж:
