БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВО11-150-23.54

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

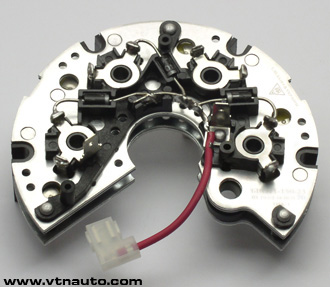

Блок выпрямительно-ограничительный БВО11-150-23.54
Общие сведения
Технические данные
Схема
Габаритный чертеж



Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-23.54 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили КАМАЗ с двигателем КАМАЗ-740, ЯМЗ-236 с генератором 3232.3771 и др.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО7-110-02, БВО11-150-23, БВО11-150-23.54 или БВО11-150-23.70, при помощи штатных крепежных элементов.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Номинальное напряжение, В
28,0
  Максимальный выпрямленный ток, не менее, А
150,0
  Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В
1,08
  Напряжение ограничения диодов силового выпрямителя, В
36,0-41,0
  Количество диодов силового выпрямителя, шт
8
  Количество диодов дополнительного выпрямителя, шт
3
  Способ присоединения обмоток статора генератора
клемма

наверх



Схема блока выпрямительно-ограничительного:

Схема блока выпрямительно-ограничительного БВО11-150-23.54

наверх

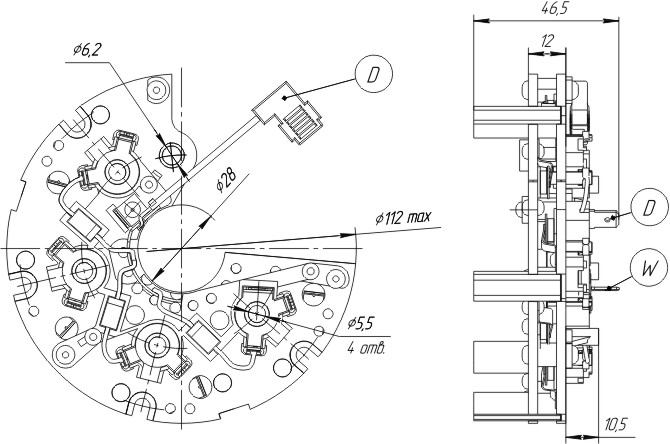

Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-23.54
