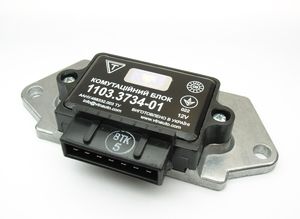

Общие сведения:

Коммутационный блок 1103.3734-01 предназначен для работы в бесконтактных системах зажигания и обеспечивает бесперебойное искрообразование в диапазоне рабочих частот вращения коленчатого вала, а также включение / отключение электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.

Применяется при переоборудовании систем зажигания  автомобилей "Волга", "Газель" в бесконтактную систему зажигания с датчиком Холла.

Блок 1103.3734-01 работает комплектно с катушкой зажигания типа 40.3705, 27.3705 или любой другой с аналогичными параметрами, и управляется сигналом датчика на эффекте Холла, встроенным в распределитель со скважностью входного сигнала от1,3 до 1,6.

Коммутационный блок обеспечивает:
- управление электромагнитным клапаном экономайзера принудительного холостого хода;
- защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля;
- защиту от понижения сопротивления цепи клапана ЭПХХ;
- подачу стабилизированного напряжения питания на датчик Холла.

Согласно требованиям к системам зажигания, коммутационный блок 1103.3734-01 обеспечивает защиту датчика Холла * * от перенапряжения путем стабилизации подаваемого на датчик напряжения. Изделие обладает защитой от короткого замыкания в цепи питания датчика Холла.

Блок выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Сконструирован по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания. Режим работы блока по ГОСТ 3940 - продолжительный, номинальный S1 в диапазоне частот вращения каленчатого вала от 500 до 7000 мин и повторно-кратковременный, поминутный S3 с продолжительностью включения 25 % в диапазоне частот от 20 до 500 мин.

Коммутационный блок 1103.3734-01 устанавливается при включении зажигания в автомобиле при помощи штатных крепежных деталей и штатного разъема. При установке следует убедиться, что радиаторнадежно соеденен с корпусом автомобиля.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.

Технические данные:

Диапазон рабочих температур, °С -40 .. +100   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 .. 7000   Ток коммутации, А 7,0 ± 0,3   Время безыскровой отсечки коллекторного тока, с 1 .. 2   Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин-1(Гц):     - соответствующая включению клапана ЭПХХ 600 ± 30 (40 ± 2)   - соответствующая выключению клапана ЭПХХ 800 ± 40 (53,3 ± 2,66)   Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее 200 (6,67)

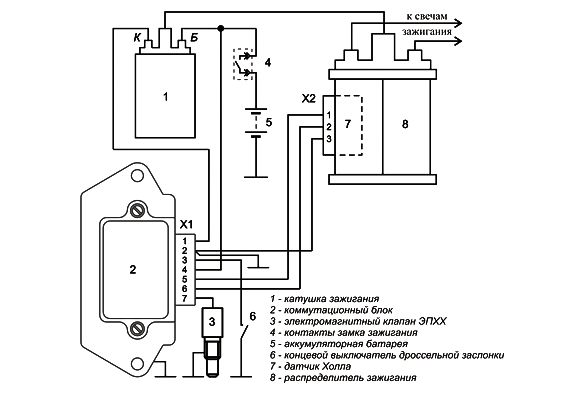

Схема включения в составе системы зажигания:

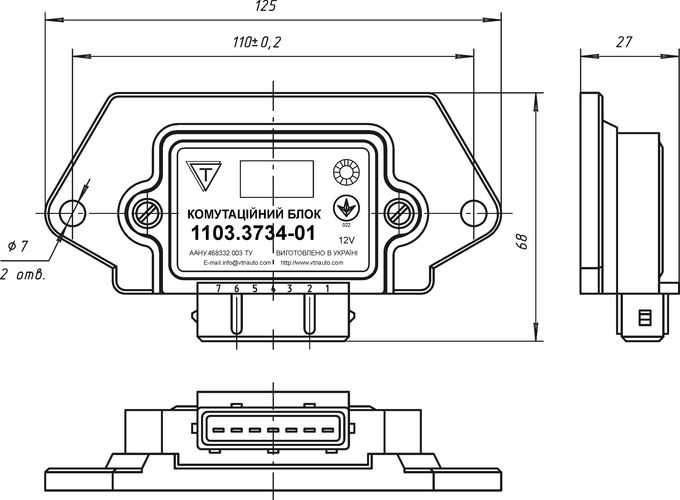

Габаритный чертеж:
