Общие сведения:

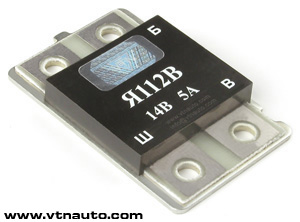

Интегральный регулятор напряжения Я112В предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
Регулятор выпускается в едином климатическом исполнении У2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Работоспособность и соответствие параметров изделия сохраняются даже при погружении регулятора в воду при условии защиты разъемных соединений. Регулятор Я112В сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора - S1 по ГОСТ 3940.
Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107,
"Таврия" (до 1991 г.в.) с генератором Г222.
Для защиты от подделок
применяется защитная голограмма.
Регулятор устанавливается в щеточном узле генераторной
установки, где предусмотрена установка регуляторов Я112В или
Я112В1 при помощи штатных винтов.
Технические данные:
 |
Диапазон рабочих температур, °С |
 |
-40 .. +85
|
| |
Номинальное напряжение питания, В |
14,0
|
| |
Напряжение регулирования с АБ при
температуре 25 ± 2 °С и нагрузке 3 А, В |
14,0 ± 0,1
|
| |
Максимальный ток выходной цепи, А |
5,0
|
| |
Термокомпенсация напряжения регулирования, мВ/°С |
-3,0 ± 1,5
|
| |
Остаточное напряжение на выходе "Ш",
В, не более |
1,0
|
| |
- типовое, В |
0,75
|
| |
Максимально допустимое длительное
воздействие повышенного напряжения питания, В |
18,0
|
| |
Максимально допустимое воздействие
повышенного напряжения питания длительностью до
5 мин., В |
25,0
|
| |
Максимально допустимые импульсные
перенапряжения в зависимости от формы импульса по
ГОСТ 28751, В |
120,0
|
|
Схема включения в составе генераторной
установки:
1 - генератор;
2 - регулятор напряжения;
3 - реле контрольной лампы;
4 - контрольная лампа;
5 - обмотка возбуждения; |
6 - обмотка статора;
7 - контакты замка зажигания;
8 - выпрямительный блок;
9 - конденсатор;
10 - аккумуляторная батарея |

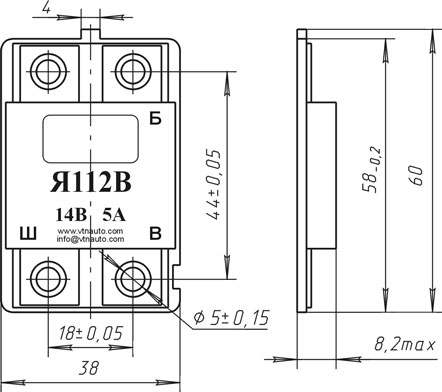

Габаритный чертеж (модификация 2002 г.):
|
