РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ Я112В1, Я112В1И2

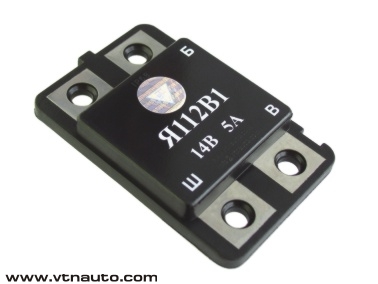

Регулятор напряжения Я112В1, Я112В1И2
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регуляторы напряжения Я112В1, Я112В1И2 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость Я112В1: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, "Таврия" до 91 г.в., ПАЗ с дв.Д-245 и др. с генератором Г222, 28.3771.

Применяемость Я112В1И2: автобусы ПАЗ с генератором 4201.3771 .

Данные изделия разработаны специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды. Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP68 по ГОСТ 14254. От проникновения влаги регуляторы защищены специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регуляторы Я112В1, Я112В1И2 сконструированы по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора - S1 по ГОСТ 3940.

Регуляторы устанавливаются в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я112В или Я112В1, при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:


Я112В1
Я112В1И2
Диапазон рабочих температур, °С
-45 .. +100
  Напряжение регулирования с АБ* при t°=(25 ± 2)°С и нагрузке генератора 3А, В
14,0 ± 0,1
14,2 ± 0,1
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9·Imax**, В
14,0 ± 0,2
14,2 ± 0,2
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация Uрег, мВ/°С
-3,0 ± 1,5
-5,0 ± 2
  Остаточное напряжение на выходе "Ш" типовое, с датами выпуска до 2015 / модификация 2015 г., В
0,9 / 0,12
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
18,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью
до 5 мин., В
25,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200
* - АБ - аккумуляторная батарея
** - согласно техническим условиям на изделие

наверх

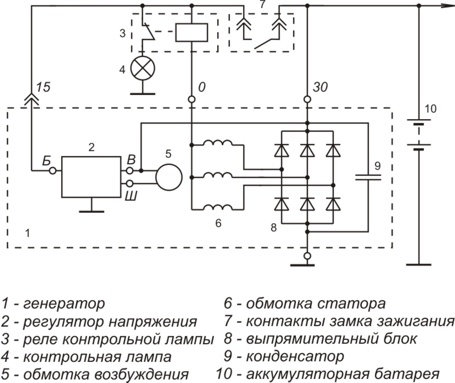

Схема включения Я112В1 в составе генераторной установки:

Схема включения регулятора напряжения Я112В1

наверх

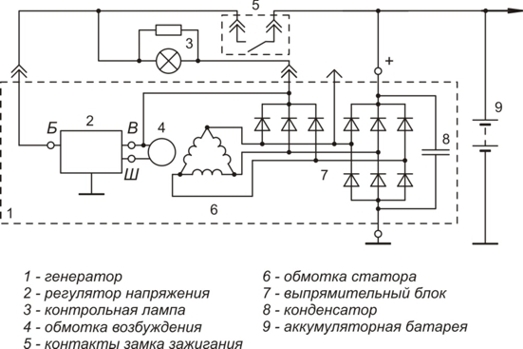

Схема включения Я112В1И2 в составе генераторной установки:

Схема включения регулятора напряжения Я112В1

наверх

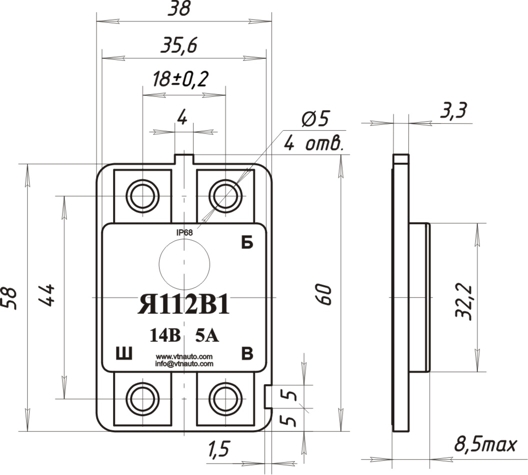

Габаритный чертеж:

Габаритный чертеж регулятора напряжения Я112В1И2

наверх
