Общие
сведения:

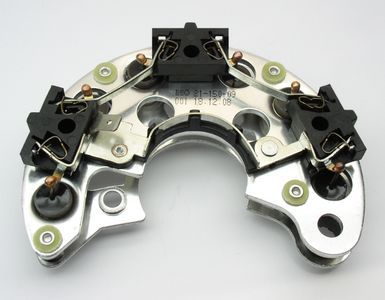

Блок выпрямительно-ограничительный
БВО21-150-09 предназначен для выпрямления трехфазного
переменного тока
и ограничения импульсов перенапряжения в системе
электрооборудования
автомобилей в составе генераторной установки.
Применяемость: автомобили ВАЗ-1117,
ВАЗ-1118, ВАЗ-1119 “Калина” с генератором 9402.3701-06.
БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для
внутреннего рынка и на экспорт. Рабочий режим регулятора - S1 по
ГОСТ
3940.
Блок выпрямительно-ограничительный
устанавливается непосредственно на генераторе, где предусмотрена
установка блоков БВО8-105 или БВО21-150-09 при помощи
штатных крепежных элементов.
Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.
Гарантийный срок эксплуатации – 3 года с
даты ввода в эксплуатацию или со дня продажи в розничной
торговой сети.
Дата изготовления нанесена на корпусе изделия.
Технические
данные:
|
Номинальное напряжение, В |
|
14,0
|
|
Максимальный выпрямленный ток, не
менее, А |
120,0
|
|
Падение напряжения на силовых диодах
при t°=(25
± 10)°С и Iпр=100А, не более, В |
1,15
|
|
Напряжение ограничения диодов
силового
выпрямителя, В |
20,0-24,0
|
|
Количество диодов силового
выпрямителя, шт |
6
|
|
Количество диодов дополнительного
выпрямителя, шт |
-
|
|
Способ присоединения обмоток статора
генератора |
зажим
|
|

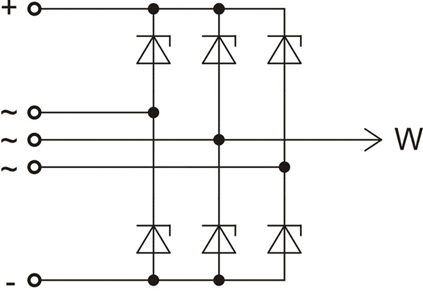

Схема
включения в составе генераторной установки:

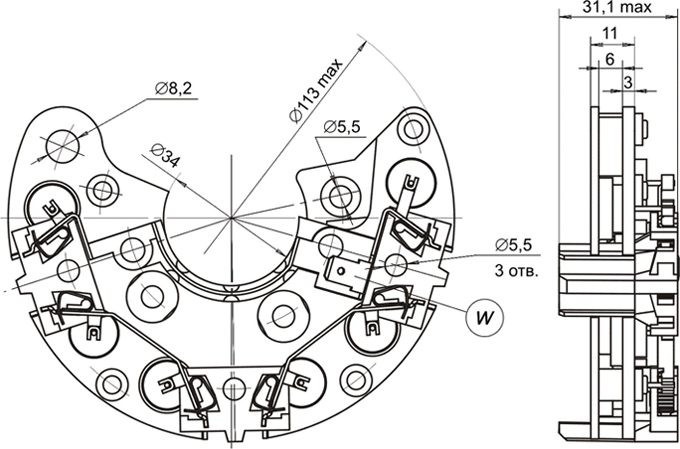

Габаритный
чертеж:
|
