Блок коммутатор-стабилизатор 262.3734
Общие сведения
Технические данные
Схема включения
Габаритный чертеж
Схема электрическая принципиальная



Общие сведения:

Блок коммутатор-стабилизатор (БКС) 262.3734 предназначен для работы в составе систем зажигания и освещения мотоциклов, мопедов, мотовелосипедов и других транспортных средств с двухтактными одноцилиндровыми двигателями в комплекте с генератором 43.3701, 43А.3701 и высоковольтным трансформатором 2102.3705 или аналогичными.

Блок коммутатор-стабилизатор обеспечивает:
- бесперебойное искрообразование в диапазоне рабочих частот вращения ротора генератора;
- стабилизацию напряжения в цепи освещения транспортного средства.

Блок выпускается в климатическом исполнении О1.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Блок коммутатор-стабилизатор 262.3734 полностью герметичен. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP65 по ГОСТ 14254. Блок сконструирован по однопроводной схеме питания. Режим работы блока по ГОСТ 3940 - продолжительный, номинальный S1.

Блок коммутатор-стабилизатор 262.3734 устанавливается на предусмотренное для него место при помощи штатных крепежных деталей и штатных разъемов, при этом необходимо обеспечить надежный контакт между основанием изделия и корпусом транспортного средства.

Блок коммутатор-стабилизатор соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-004:2006.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур окружающей среды, °С
-55 .. +55
  Номинальное напряжение системы электрооборудования, В
12,0
  Диапазон бесперебойного искрообразования, об/мин ротора генератора
350 .. 8000
  Напряжение стабилизации при частоте вращения ротора генератора не менее 2500 об/мин, В
13,0 ± 1,5
  Максимально допустимые импульсные перенапряжения положительной и отрицательной полярности, В
120,0

наверх



Схема включения:

Схема включения блока коммутатор-стабилизатора 262.3734

наверх



Габаритный чертеж:

Габаритный чертеж блока коммутатор-стабилизатора 262.3734

наверх



Схема электрическая принципиальная:

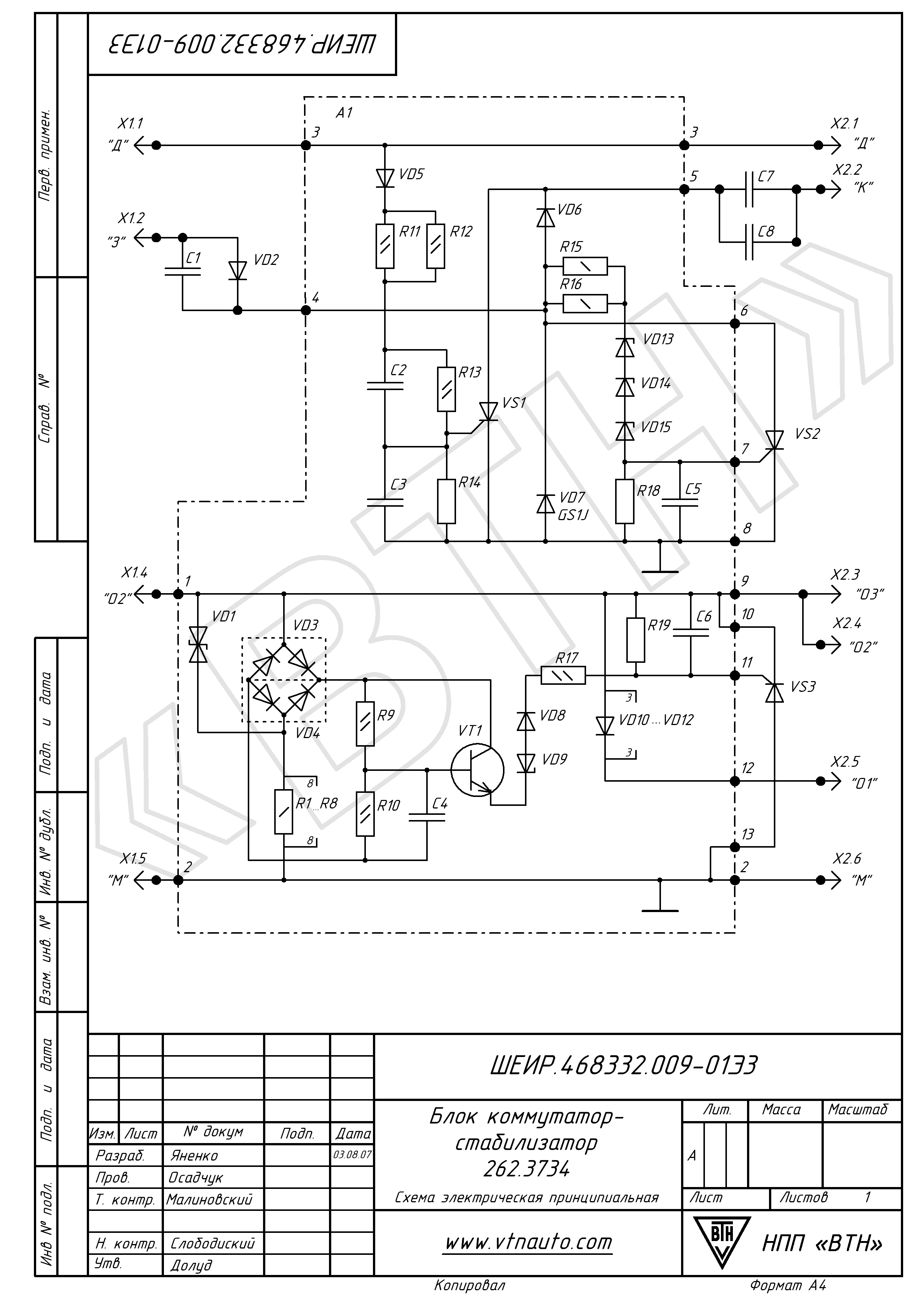

Схема электрическая принципиальная блока коммутатор-стабилизатора 262.3734


наверх
