Общие сведения:

Коммутатор электронный 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109 и других, в том числе иностранного производства, оснащенных аналогичными системами зажигания с датчиком на эффекте Холла.

Данное изделие изготавливается по классической схеме SGS-Thomson (STMicroelectronics). Эта схема является наиболее распространенной и признанной. По этой схеме многими солидными производителями выпускались и выпускаются миллионы коммутаторов во всем мире, различных типов и конструкций.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для систем электрооборудования с электронным тахометром или других приборов.

В коммутаторе 3640.3734 в качестве коммутирующего элемента использован традиционный биполярный составной (Дарлингтон) транзистор BU941 (STMicroelectronics).

Работа с отключенной аккумуляторной батареей или при ее неисправности не допускается. Не допускается (даже кратковременное) искрообразование без помехоподавляющего резистора (расположенного в распределителе). В этом режиме возможно необратимое повреждение схемы управления, которое при дальнейшей эксплуатации приведет к перегреву и отказу коммутатора. По этой же причине не допускается проверка работоспособности коммутатора на стендах, изготовленных без учета требований по соответствию схеме системы зажигания автомобиля.

Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту датчика Холла* от перенапряжения путем стабилизации подаваемого на датчик напряжения.

Коммутатор выпускается в едином климатическом исполнении У2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Коммутатор сконструирован по однопроводной схеме питания, в которой с корпусом автомобиля соединен отрицательный вывод источника питания. Рабочий режим коммутатора - S1 по ГОСТ 3940.

Коммутатор работает с катушкой зажигания типа 27.3705 или любой другой с аналогичными параметрами.

Коммутатор электронный 3640.3734 упаковывается в полиэтиленовую оболочку заводским способом. Доступ к изделию без разрушения герметичной упаковки невозможен.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема, при этом необходимо обеспечить надежный контакт между основанием коммутатора и корпусом автомобиля.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение 4 лет с даты выпуска изделия.

Технические данные:

Диапазон рабочих температур, °С -40 .. +85   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 .. 7000   Ток коммутации, А 7,0 ± 0,2   Время безыскровой отсечки коллекторного тока, с 1 .. 2   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В 25,0

Схема включения в составе системы зажигания:

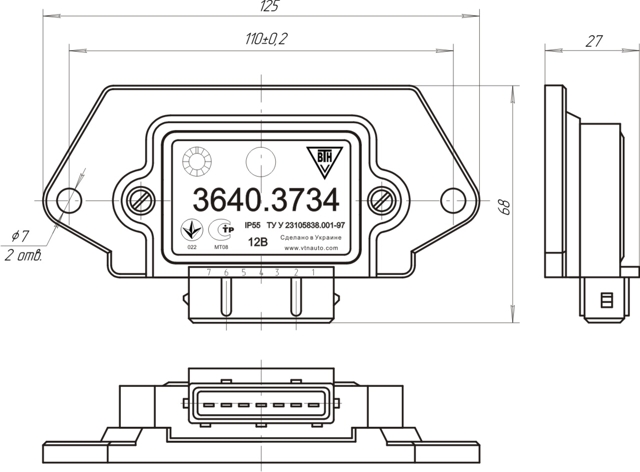

Габаритный чертеж:
