Общие сведения:

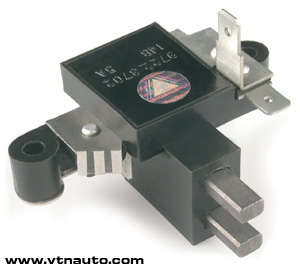

Интегральный регулятор напряжения 9722.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Отличительной особенностью данного изделия является наличие функции индикации превышения напряжения бортовой сети автомобиля более 15 В. При превышенном напряжении бортовой сети автомобиля регулятор обеспечивает индикацию данного режима миганием с частотой 2 Гц штатной индикаторной лампы контроля заряда аккумуляторной батареи на приборной панели.

Регулятор 9722.3702 - регулятор нового поколения. Благодаря применению мощного современного полевого транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижена мощность рассеяния и увеличена надежность изделия в целом.

Регулятор выпускается в едином климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Все электроконтактные соединительные элементы регулятора изготовлены из латунного проката с гальваническим покрытием, что гарантирует надежность электрических соединений в течение всего срока службы.Рабочий режим регулятора - S1 по ГОСТ 3940.

Применяемость: автомобили с генератором 97.3701 или другими генераторами ряда 97хх.3701 (кроме 97Т.3701) с незначительной доработкой колпака генератора.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение 4 лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур, °С -40 .. +100   Номинальное напряжение регулирования, В 14,0   Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А, В 14,0 ± 0,15   Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до Imax*, В 14,0 ± 0,2   Максимальный ток выходной цепи: стандартное исполнение / по согласованию с производителем, А 5,0 / 7,0   Термокомпенсация напряжения регулирования, мВ/°С -4,5 ± 1,5   Остаточное напряжение на выходе "DF": максимальное / типовое, В 0,15 / 0,12   Порог срабатывания индикации повышенного напряжения, В 15,0 .. 15,5   Частота сигнала индикации, Гц 2,0 ± 0,3   Максимально допустимое длительное воздействие повышенного напряжения питания, В 18,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В 25,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В 200,0

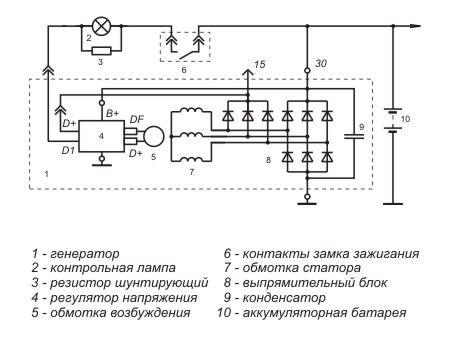

Схема включения в составе генераторной установки:

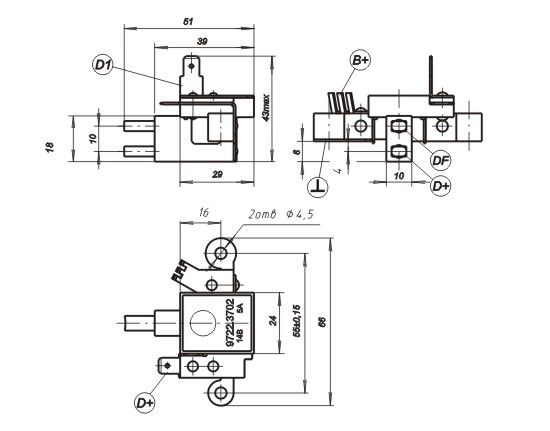

Габаритный чертеж:
