СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ СЕРИИ А36

Светодиодный светильник серии A36 Светодиодный светильник серии A36
Преимущества Характеристики Габаритный чертеж



Общие сведения:

Светодиодные светильники серии A36 являются экономически обоснованной альтернативой офисным светильникам размером 600 х 600 мм (с четырьмя люминесцентными лампами по 18Вт). Светильники A36 также удобно применять в качестве подвесных, монтируя непосредственно на потолок или на отдельных конструкциях. Особенно удачным для освещения больших залов есть вариант крепления в виде ряда светильников друг за другом. Данный тип светильников имеет конструкцию, обеспечивающую равномерное рассеивание света. Относится к классу «А+» энергоэффективности.

Преимущества светодиодных светильников А36:

Энергоэффективность

• Экономия электроэнергии:
Сбережения около 60% электроэнергии при использовании светодиодных светильников по сравнению с люминесцентными лампами. По сравнению с лампами накаливания экономия измеряется сотнями процентов.

• Низкие эксплуатационные расходы:
Светодиодные светильники не требуют таких затрат на уход, как регулярная замена ламп в люминесцентных светильниках.

• Отсутствие мерцания света:
Светильники A36 имеют равномерный поток света и не утомляют зрение.

• Высокий коэффициент цветопередачи:
За счет высокого коэффициента цветопередачи спектр светильников A36 близок к спектру естественного света, что положительно влияет на эмоциональное состояние. Правильная передача оттенков цвета, что особенно важно для отделов продаж одежды, мебели, дизайнерских, художественных офисов и т.п.

• Отсутствие ультрафиолетовой составляющей:
В светодиодных светильников типа А36 отсутствует ультрафиолетовая составляющая в спектре света, которая есть в люминесцентных светильниках. Это обеспечивает отсутствие выгорания краски и пластиковых предметов (эффект старения, когда они быстро желтеют и выглядят как старые).

• Отсутствие ртути:
В отличие от светильников с люминесцентными лампами, светодиодные светильники не содержат ртути, поэтому не требуют дополнительных затрат на утилизацию.

• Устойчивость к перепадам напряжения:
Светодиодные светильники типа А36 устойчивы к перепадам напряжения сети.

• Большой срок эксплуатации:
Срок эксплуатации светодиодов в несколько раз превышает срок службы люминесцентных ламп.

• Гарантия и надежность:
Наше предприятие имеет современное оборудование и использует только высококачественные компоненты и материалы. На все светодиодные светильники гарантийный срок эксплуатации составляет 5 лет с даты производства.

• Сертификация:
Вся продукция сертифицирована для поставок в ЕС. Система менеджмента качества предприятия соответствует требованиям международного стандарта ISO 9001:2008

Модели светильников серии А36, пользующиеся наибольшим спросом, и различия между ними

Модель
Kоэффициент мощности
Kоэффициент пульсаций
Hаправленность света
КПД драйвера
Применение
A36-3050-H1A-220-32
не нормируется
не более 1%
Расширенная
92%
Для общего освещения офисов, коридоров, жилых комнат, складских помещений и др.
A36-3050-H1E-220-32
не нормируется
не более 1%
Сужена
92%
Для локального освещения рабочих мест, а также для помещений с высокими потолками.
A36-3050-B3A-220-32
не менее 0,9
не более 10%
Расширенная
89%
Для общего освещения офисов, коридоров, жилых комнат, складских помещений и др. Для экспорта в ЕС.
A36-3050-B3E-220-32
не менее 0,9
не более 10%
Сужена
89%
Для локального освещения рабочих мест, помещений с высокими потолками. Для экспорта в ЕС.
А36-3050-B1A-220-32
не менее 0,9
не более 1%
Расширенная
88%
Для общего освещения офисов, коридоров, жилых комнат, складских помещений и др. Для экспорта в ЕС.

Общие параметры светодиодных светильников серии A36

Название параметра
Значение параметра
Световой поток
3000
Установочные размеры
0,6 х 0,3 м
Цветовая температура
5000 К
Hапряжение
220 В
Mощность потребления
32 Вт
Индекс цветопередачи
85
Тип светодиодов
OSRAM DURIS E5
Срок эксплуатации
40000 часов
Тип конструкции
Армстронг
наверх


Основные технические характеристики и модификации светодиодных светильников, изготавливаемых Научно - производственным предприятием "ВТН"

Модель светильника содержит следующие буквенно - цифровые обозначения для кодирования его характеристик и параметров:

(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
A
36
-
30
50
-
B
1
E
-
220
-
32

Параметры и характеристики выпускаемых светильников приведены в таблице ниже.

№ п/п
Характеристика
Код характеристики
Номинальное значение
(интервал допусков)
(1)
Размер светильника
36
0,3 х 0,6 м
(2)
Световой поток
18
1800лм ± 10%
30
3000лм ± 10%
32
3200лм ± 10%
48
4800лм ± 10%
(3)
Цветовая температура
65
6500К (5950К-7000К)
57
5700К (5300К-6050К)
50
5000К (4700К-5400К)
45
4500К (4200К-4800К)
40
4000К (3700К-4300К)
35
3500К (3200К-3800К)
30
3000К (2800К-3300К)
27
2700К (2500К-2800К)
(4)
Kоэффициент мощности
A
не менее 0,95
B
не менее 0,9
C
не менее 0,8
H
не нормируется
(5)
Kоэффициент пульсаций светового потока
1
не более 1%
2
не более 5%
3
не более 10%
4
не более 20%
5
не нормируется
(6)
Bыполнение конструкции светильника (вариант крепления, ширина светового потока)
Армстронг
Потолочный
Подвесной
Тип стекла (поликарбонат)
Внешняя поверхность стекла
Световой поток
A
B
C
Pифленое
Гладкая
Расширенный
E
H
I
Pифленое
Рифленая
Cужен
K
M
O
Mатовое
Гладкая
Расширенный
P
T
X
Mатовое
Рифленая
Cужен
(7)
Hапряжение сети переменного тока
220
175-265В, 50/60Гц
120
108-132В, 60Гц
(8)
Mощность потребления
16
16Вт ± 10%
32
32Вт ± 10%
48
48Вт ± 10%
наверх


Cхема подключения светодиодного светильника к сети питания и
варианты размещения в конструкции типа Армстронг:

Светильник подключается к сети питания с помощью клеммных колодок, находящихся на одной из сторон корпуса драйвера. Для подключения светильника к сети нужно вставить проводник в разъем колодки согласно с маркировкой на ней, и зафиксировать его используя прямошлицевую отвертку.

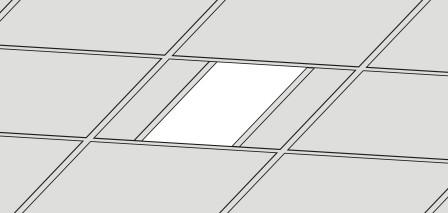

Подключение светильника Монтаж двух светильников в один сектор Центрированный монтаж светильника Монтаж светильника со смещением



Габаритный чертеж:

Габаритный чертеж светодиодного светильника А36
