БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВО11-150-08 исполнение 69

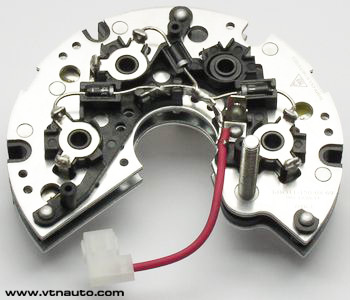

Блок выпрямительно-ограничительный БВО11-150-08 исполнение 69
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-08 исполнение 69 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили “Таврия”, “Славута”, “Daewoo Sens” после 2004 г.в. с генератором 97T.3701, ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2121 с генератором 9402.3701.

Блок выпрямительно-ограничительный БВО11-150-08 исполнение 69 выпускается в исполнении с впресcованным выходным болтом М6.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО3-105-07, БВО11-150-08 или БВО21-150-08M при помощи штатных крепежных элементов.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.
  наверх



Технические данные:

Номинальное напряжение, В
14,0
  Максимальный выпрямленный ток, не менее, А
120,0
  Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В
1,08
  Напряжение ограничения диодов силового выпрямителя, В
20,0-24,0
  Количество диодов силового выпрямителя, шт
6
  Количество диодов дополнительного выпрямителя, шт
3
  Способ присоединения обмоток статора генератора
пайка

  наверх

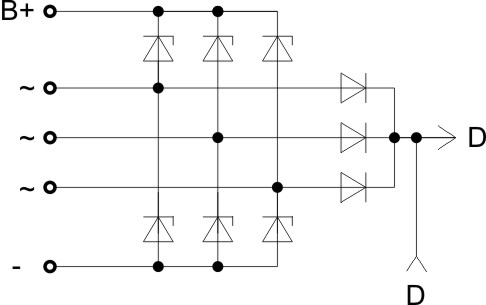

Схема блока выпрямительно-ограничительного:

Схема блока выпрямительно-ограничительного БВО11-150-08

  наверх

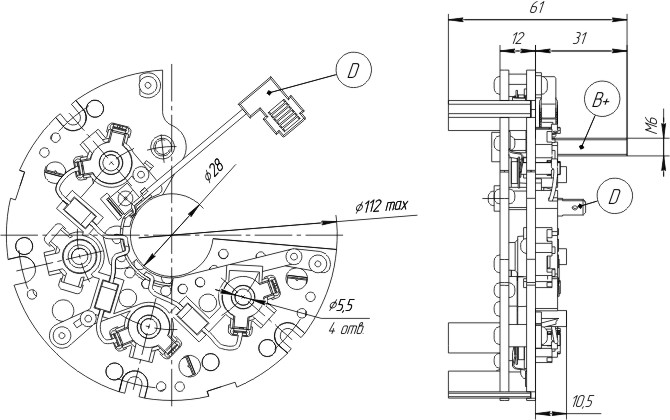

Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-08
