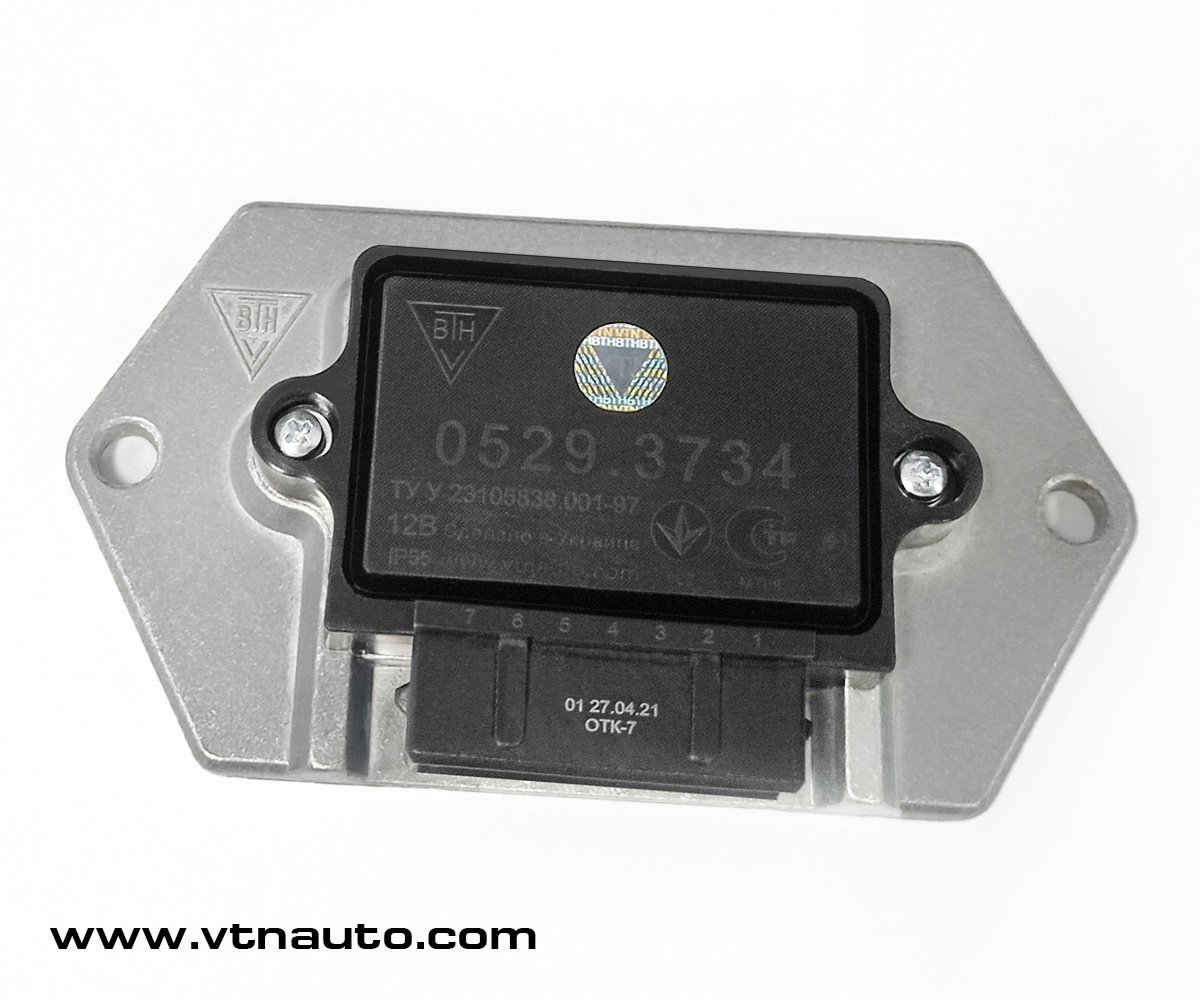

Комутатор електронний 0529.3734

Загальні відомості:

Комутатор електронний 0529.3734 призначений для роботи в безконтактних системах запалювання автомобілів ВАЗ-2108, ВАЗ-2109, “Таврія” та інших, у тому числі іноземного виробництва, оснащених аналогічними системами запалювання із датчиком Холла.

Комутатор працює комплектно із котушкою запалювання типу 27.3705. та розподільником 40.3706, 53.3706 або іншими з аналогічними параметрами.

Цей комутатор розроблений спеціально для можливості установки на автомобілі з електричними колами низької якості та має підвищену завадостійкість.

Має підвищений температурний робочий діапазон. Надійність та відповідність технічним умовам гарантується за температури радіатора комутатора до 115°С. Цей виріб має осцилограми струмів і напруг що дещо відрізняються від традиційних, в процесі експлуатації має нагрівання радіатора низькою частотою обертів колінчастого валу двигуна, що передбачено. Починаючи з 2007 року комутатор 0529.3734 має захистом від короткого замикання кола живлення датчика Холла.

Згідно з вимогами до систем запалювання, комутатор забезпечує від перенапруги шляхом стабілізації напруги, що подається на датчик.

Дозволяється робота комутатора без акумуляторної батареї.

Комутатор сконструйований для роботи за однопровідною схемою, якої з корпусом автомобіля з'єднань негативний вивід джерела живлення. Робочий режим комутатора – S1 за ДСТУ ГОСТ 3940.

Комутатор встановлюється на передбачене йому місце в автомобілі за допомогою штатних кріпильних деталей та штатного роз'єму, при цьому необхідно забезпечити надійний контакт між основою комутатора та корпусом автомобіля.

Комутатор електронний відповідає вимогам ГОСТ 3940 та ТУ У 23105838.001-97.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -40°С до +100°С
Номінальна напруга живлення
12 В
Допустимі межі напруги живлення (до 5 хвилин)
6 - 18 В
Діапазон безперебійного іскроутворення, колінчастого валу 4-тактного 4-циліндрового двигуна
20 - 7000 об/хв
Струм комутації
7,5 ± 0,2 А
Час безіскрового відсічення колекторного струму
1 - 2 с
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин при частоті іскроутворення понад 200 Гц (6000 об/хв колінчастого валу 4-тактного 4-циліндрового
двигуна)
25 В
Максимально допустимі імпульсні перенапруги позитивної та негативної полярності
200 В

Схема включення в складі системи запалювання:

Габаритне креслення:

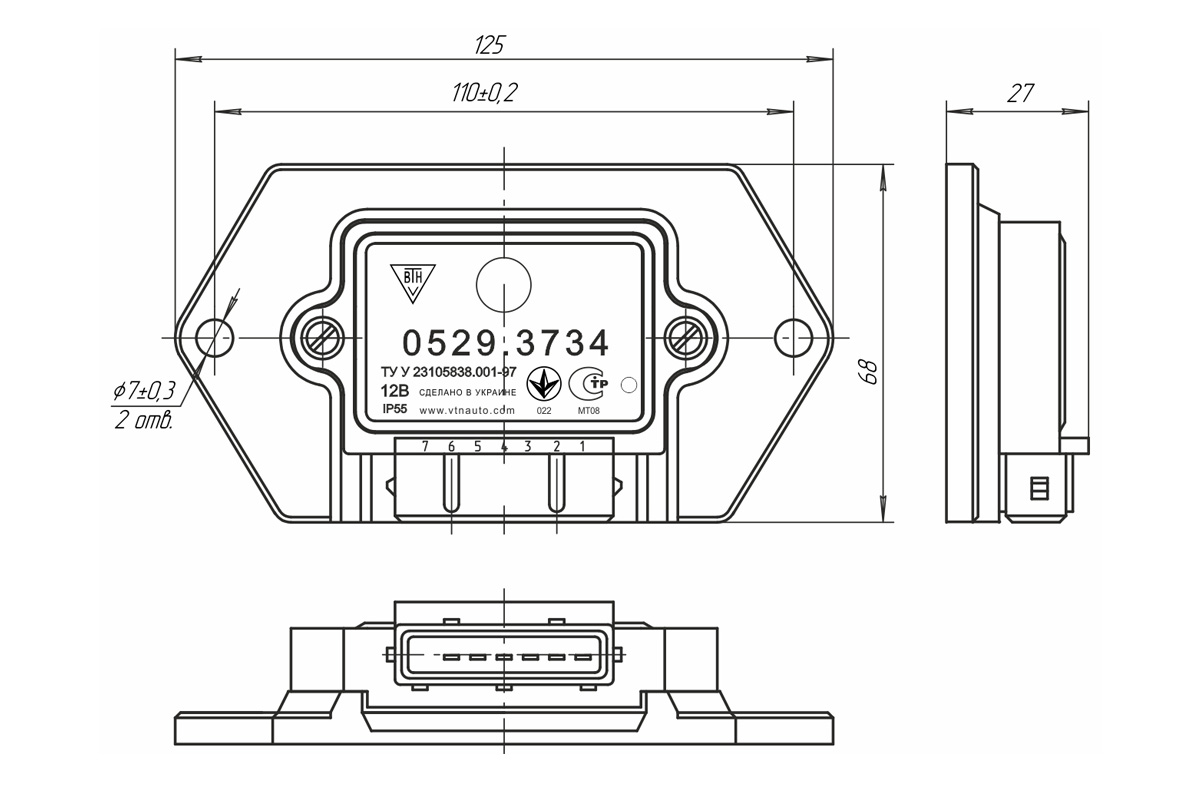

Габаритне креслення комутатора 0529.3734
