РЕГУЛЯТОРИ НАПРУГИ 9111.3702, 9111.3702И2, 9111.3702И4, 9111.3702И6

Загальні відомості:

Регулятори напруги 9111.3702, 9111.3702И2, 9111.3702И4 та 9111.3702И6 призначені для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування: автомобілі ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 та ін. з генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е, ELD-A-2110, ELD-A-21214, ELD-A-2123, A125/10/-14V-80A, A125/11/-14V-80A, A125/1001/-14V-105A, A125/1002/-14V-125A; автомобілі “Daewoo Lanos” 1.4i, “Daewoo Sens”, “Славута”, “Таврія” після 2004 р.в. та ін. з генераторами 97Т.3701, 97S.3701; автомобілі ГАЗ, УАЗ з генераторами 9422.3701, 3212.3771, 3282.3771 та ін.

Регулятори напруги 9111.3702, 9111.3702И2 та 9111.3702И6 призначені для роботи в комплекті з “кальцієвими” та ін. акумуляторними батареями, що потребують підвищеної напруги заряду.

Дані автомобільні регулятори – регулятори нового покоління. Завдяки застосуванню потужного сучасного MOSFET транзистора у якості вихідного ключа різко знижено втрати потужності, що виділяються у вигляді тепла, збільшено надійність виробу в цілому.

Завдяки використання конструкції з додатковим проводом, напруга на генераторі підтримується безпосередньо на виході генераторної установки. При цьому досягнуто найвищих параметрів струмошвидкісної та навантажувальної характеристик. Це продовжує термін служби акумуляторної батареї, забезпечує оптимальні режими роботи всіх споживачів електроенергії, підвищуючи таким чином надійність усього електрообладнання автомобіля.

Регулятори випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води виріб відповідає виконанню IP57 за ДСТУ EN 60529. Робочий режим регуляторів – S1 за ДСТУ ГОСТ 3940.

Регулятори встановлюються безпосередньо на генераторі, де передбачено встановлення регуляторів 9402.3702, 9333.3702, 9111.3702 та їх модифікацій, за допомогою штатних гвинтів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

9111.3702
9111.3702И2
9111.3702И4
9111.3702И6
Вбудований конденсатор подавлення завад
-
+
+
+
Внутрішній діаметр клеми "В+"
6,3 мм
6,3 мм
6,3 мм
8,3 мм
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А
14,4 ± 0,1 В
14,1 ± 0,1 В
14,4 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 3 А до 0,9 ·
14,4 ± 0,15 В
14,1 ± 0,15 В
14,4 ± 0,15 В
Діапазон робочих температур
від -45°С до +100°С
Максимальний струм вихідного кола
6 А
Термокомпенсація Uрег
-4,5 ± 1,5 мВ/°С
Залишкова напруга на виході "DF" при струмі 5 А: максимальна / типова
0,06 / 0,05 В
Максимально допустимий тривалий вплив підвищеної напруги живлення
18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
25 В
Максимально допустимий ступінь жорсткості для всіх видів імпульсів за ГОСТ 28751 та ГОСТ 29157, для регулятора в складі генератора
IV

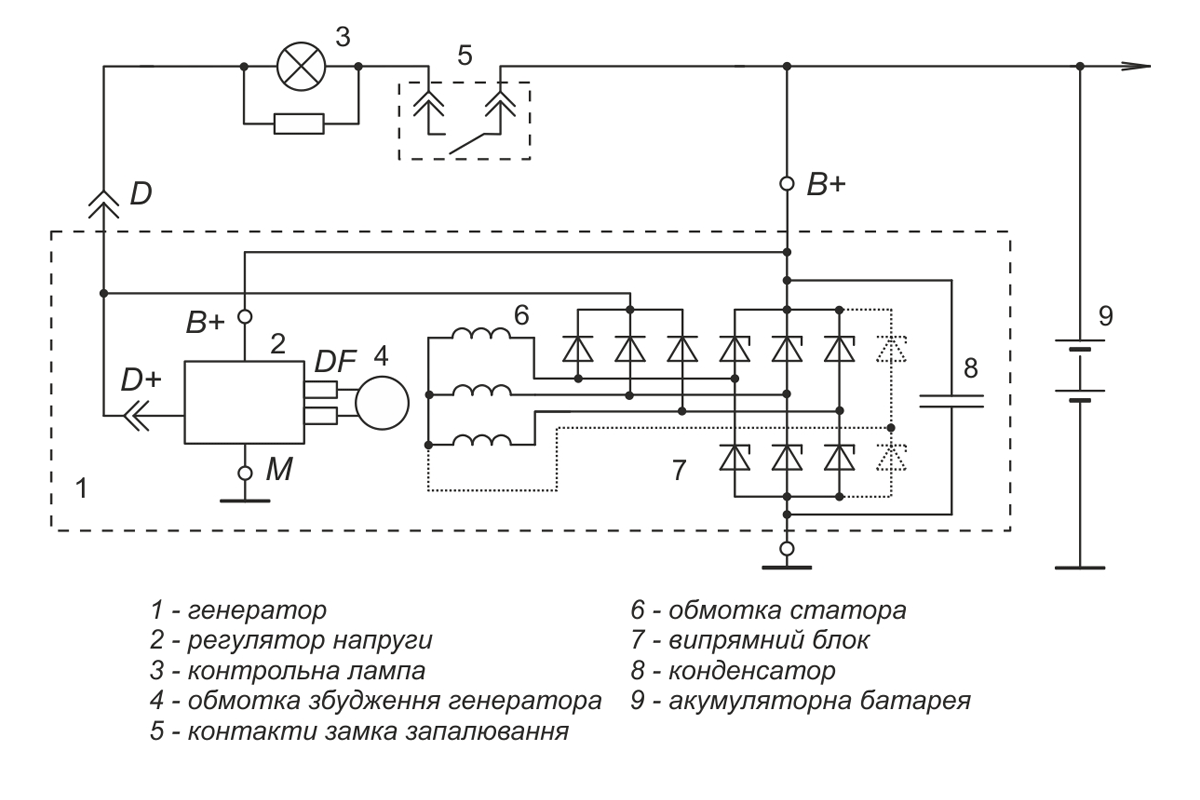

Схема включення 9111.3702 у складі генераторної установки:

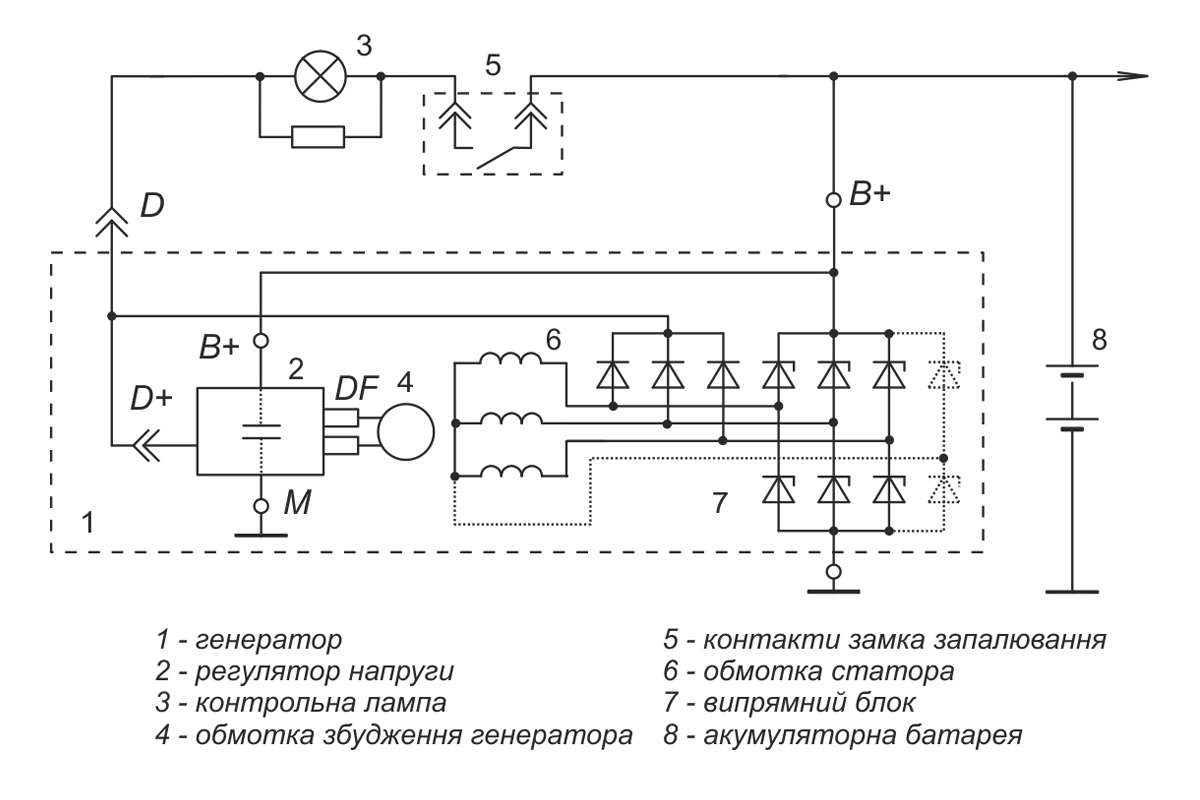

Схема включення 9111.3702И2, 9111.3702И4, 9111.3702И6 в складі генераторної установки:

Габаритне креслення:

Габаритне креслення регуляторів напруги 9111.3702, 9111.3702И2, 9111.3702И4, 9111.3702И6
