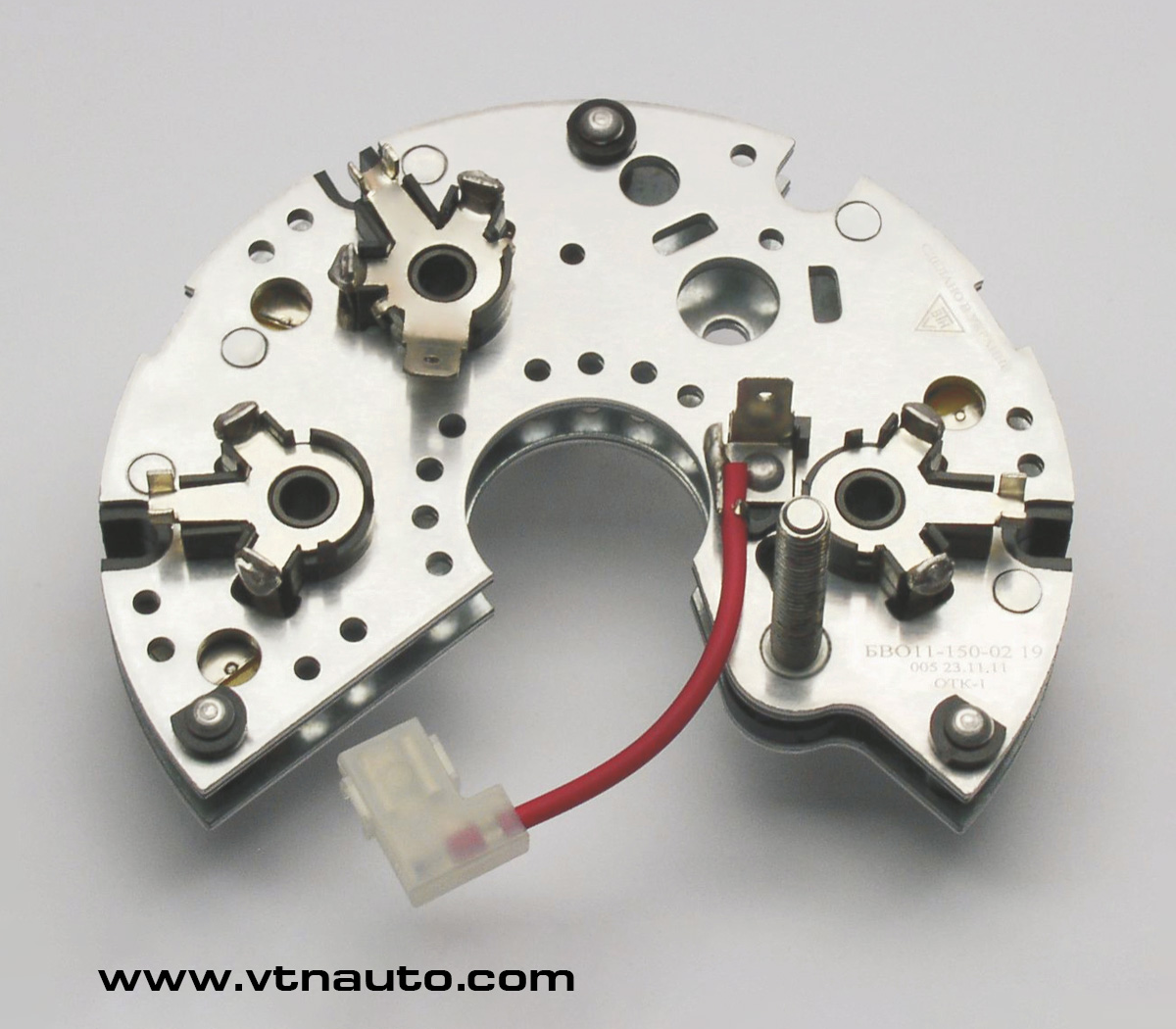

БЛОК ВИПРЯМНО-ОБМЕЖУВАЛЬНИЙ БВО11-150-02.19

Загальні відомості:

Блок випрямно-обмежувальний БВО11-150-02.19 призначений для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги в системі електрообладнання автомобілів у складі генераторної установки

Застосування: автомобілі ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 з генератором 9402.3701-03, ВАЗ-2123, “Chevrolet Niva” з генератором 9402.3701-04 та ін.

Блок випрямно-обмежувальний БВО11-150-02.19 випускається з впресованим вихідним болтом М6.

БВО випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. Робочий режим блоку – S1 за ДСТУ ГОСТ 3940.

Блок випрямно-обмежувальний встановлюється безпосередньо на генераторі, де передбачено встановлення блоків БВО4-105-01, БВО21-150-01, БВО11-150-01 або БВО11-150-02 за допомогою штатних кріпильних елементів. Для зменшення перехідного опору з'єднань силових кіл генератора обмотки статора приєднуються до блоку пайкою.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Номінальна напруга
14 В
Максимальний випрямлений струм
не менше 120 А
Падіння напруги на силових діодах при t°=(25 ± 10)°С та Iпр=100 А
не більше 1,08 В
Напруга обмеження діодів силового випрямляча
22 - 24 В
Кількість діодів силового випрямляча
6 шт.
Кількість діодів додаткового випрямляча
-
Спосіб приєднання обмоток статора генератора
пайка
Впресований вихідний болт
М6

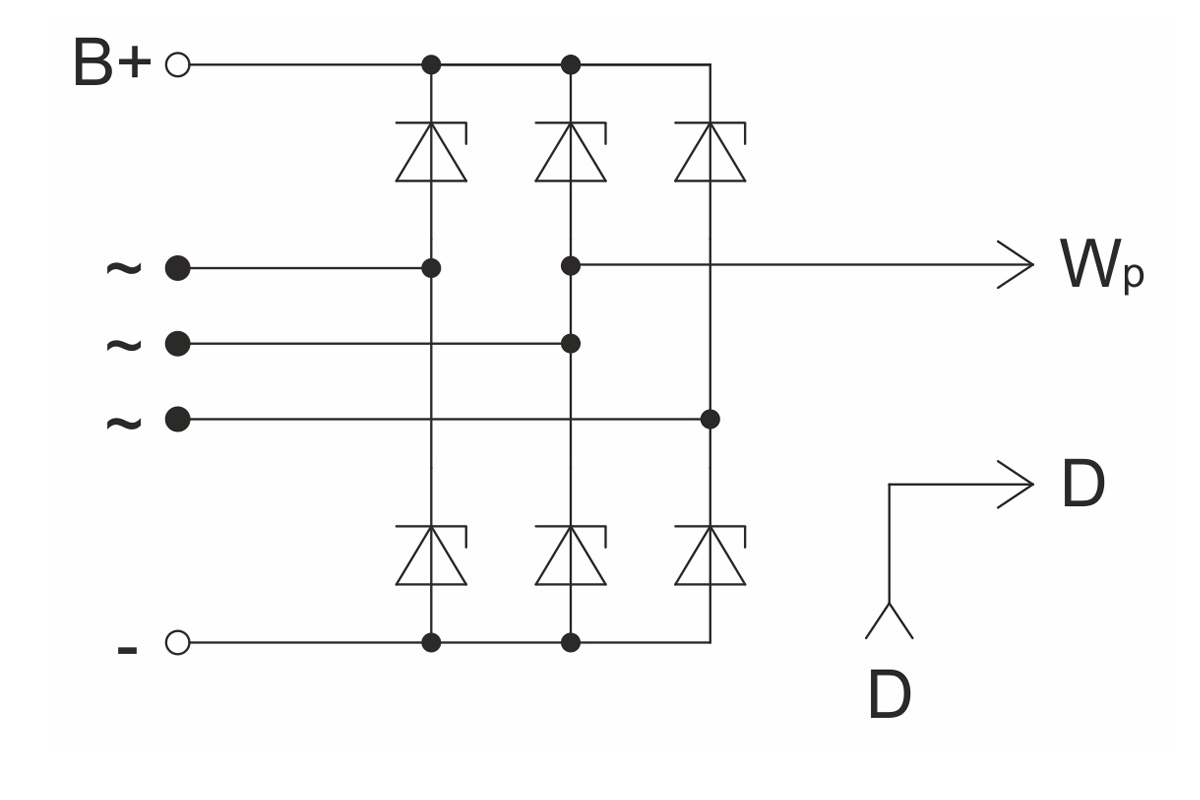

Схема блоку випрямно-обмежувального:

Габаритне креслення:

Габаритне креслення блоку випрямно-обмежувального БВО11-150-02.19
