РЕГУЛЯТОР НАПРУГИ 4542.3771.060

Загальні відомості:

Регулятор напруги 4542.3771.060 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури середовища.

Застосування: автомобілі КАМАЗ (Євро-2, Євро-3) з генератором 4542.3771 та ін. модифікаціями.

Регулятор напруги 4542.3771.060 забезпечує повне відключення обмотки збудження генератора від бортової мережі, що підвищує надійність та безпеку системи електропостачання.

Індикація підвищеної та пониженої напруги бортової мережі автомобіля, а також низької фазної напруги генератора здійснюється світінням штатного індикатора контролю заряду акумуляторної батареї на панелі приладів. Регулятор напруги 4542.3771.060 має функцією плавного наростання струму навантаження, а також функцією захисту від короткого замикання в індикаторному колі.

Контроль та регулювання напруги проводиться безпосередньо на вихідній клемі генератора – за таким принципом будуються всі схеми електропостачання сучасних іноземних автомобілів високого класу. Контроль запуску генератора, а також контроль частоти обертання його вала проводиться безпосередньо на одній із вихідних силових обмоток. У своєму складі регулятор має конденсатор подавлення завад.

Регулятор напруги 4542.3771.060 випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води виріб відповідає виконанню IP67 за ДСТУ EN 60529. Робочий режим регулятора – тривалий номінальний S1 за ДСТУ ГОСТ 3940.

Регулятор встановлюється безпосередньо на генераторі, де передбачена установка регуляторів 4542.3771.060 за допомогою штатних кріпильних елементів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -50°С до +110°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А
28,5 ± 0,15 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 ·
28,05 - 28,65 В
Максимальний струм вихідного кола
5 А
Термокомпенсація Uрег
-10 ± 2 мВ/°С
Максимальна залишкова напруга на виході "DF"
0,2 В
Поріг спрацьовування індикації низької фазної напруги
14,5 - 17,5 В
Поріг спрацьовування індикації пониженої напруги
21,8 - 23,2 В
Поріг спрацьовування індикації підвищеної напруги
31,3 - 32,7 В
Максимально допустима тривала дія підвищеної напруги живлення
36 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751 в складі генератора
200 В

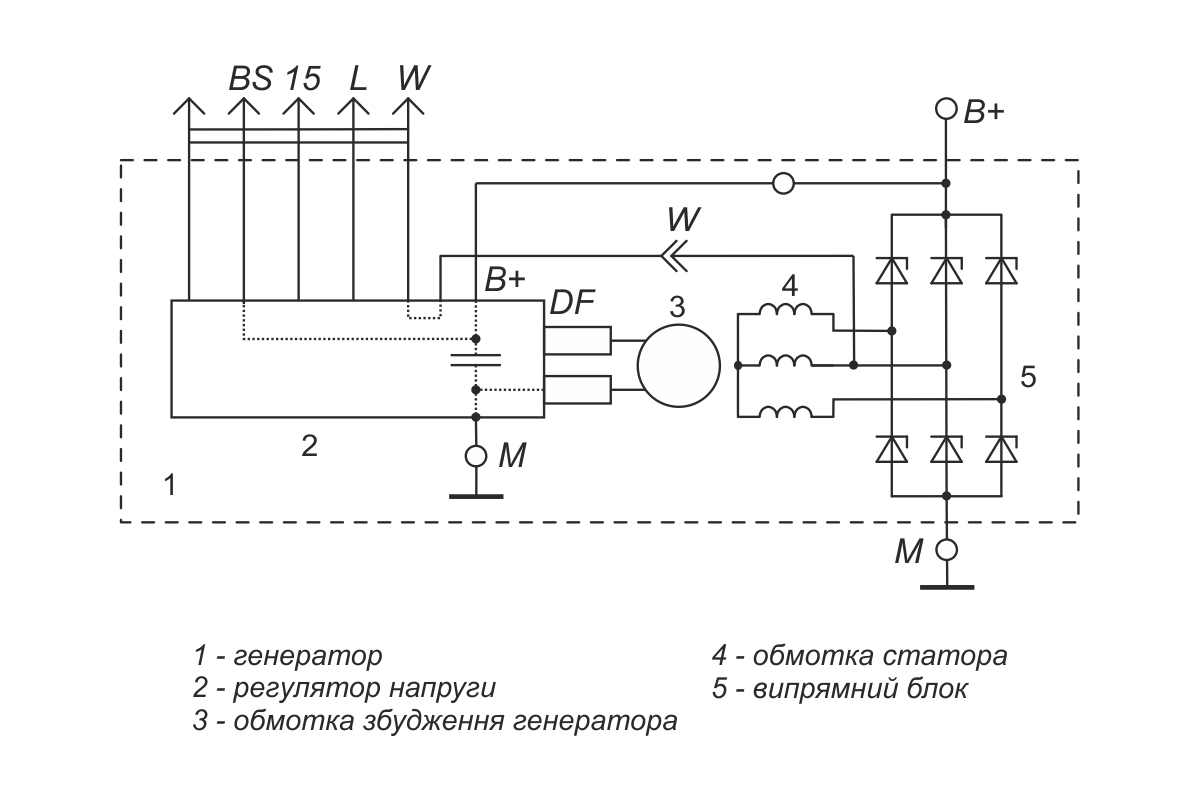

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регулятора напруги 4542.3771.060

Схема електрична принципова:

Схема електрична принципова регулятора напруги 4542.3771.060
