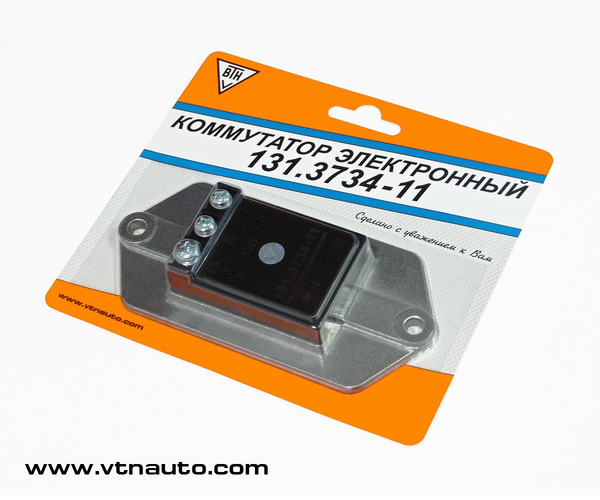

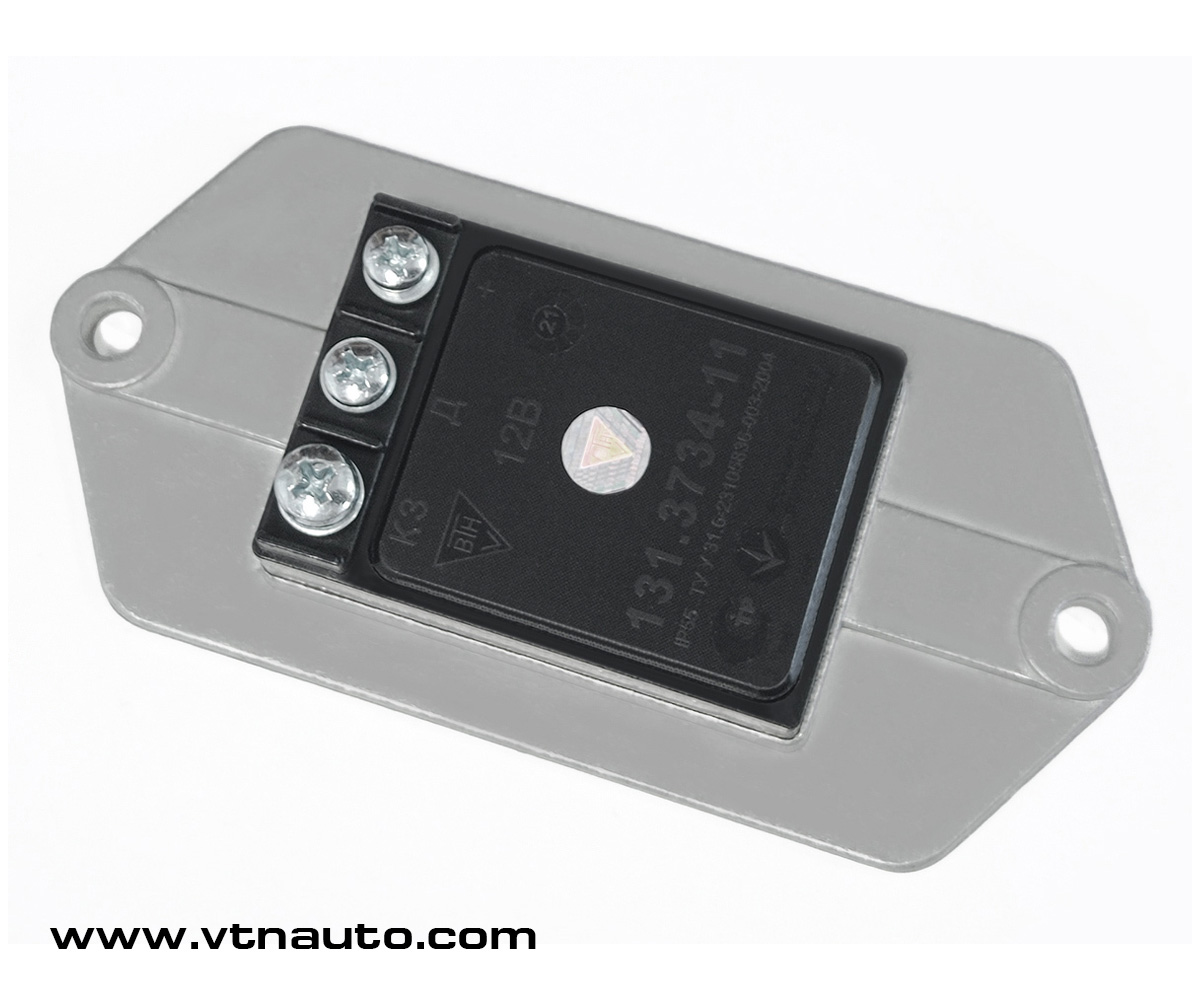

Комутатор електронний 131.3734-11

Загальні відомості:

Комутатор електронний 131.3734-11 призначений для роботи в безконтактних системах запалювання автомобілів ГАЗ, ЗІЛ та інших з магнітоелектричним датчиком, з котушкою запалювання типа Б116 без добавочного резистора або будь-якими іншими з аналогічними параметрами.

За функціональним призначенням, способом кріплення, з'єднанню з електричною схемою автомобіля цей виріб не відрізняється від комутаторів типу 131.3734, 90.3734, 94.3734.

Для обробки сигналу та управління вихідним ключем застосований сучасний мікроконтролер.

Комутатор 131.3734-11 має підвищений робочий температурний діапазон. Надійність та відповідність технічним умовам гарантується при температурі радіатора комутатора до 115°С.

Робочий режим комутатора – S1 за ДСТУ ГОСТ 3940.

Комутатор встановлюється на передбачене йому місце в автомобілі за допомогою штатних кріпильних деталей, при цьому необхідно забезпечити надійний контакт між радіатором комутатора та корпусом автомобіля.

Комутатор електронний відповідає вимогам ГОСТ 3940 та ТУ У 31.6-23105836-003-2004.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -40°С до +100°С
Номінальна напруга живлення
12 В
Допустимі межі напруги живлення
6 - 18 В
Діапазон безперебійного іскроутворення колінчастого валу 4-тактного 4-циліндрового двигуна
20 - 7000 об/хв
Струм комутації
7,0 ± 0,2 А
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин при частоті іскроутворення понад 200 Гц (6000 об/хв колінчастого валу 4-тактного 4-циліндрового двигуна)
25 В
Максимально допустимі імпульсні перенапруги позитивної та негативної полярності
160 В

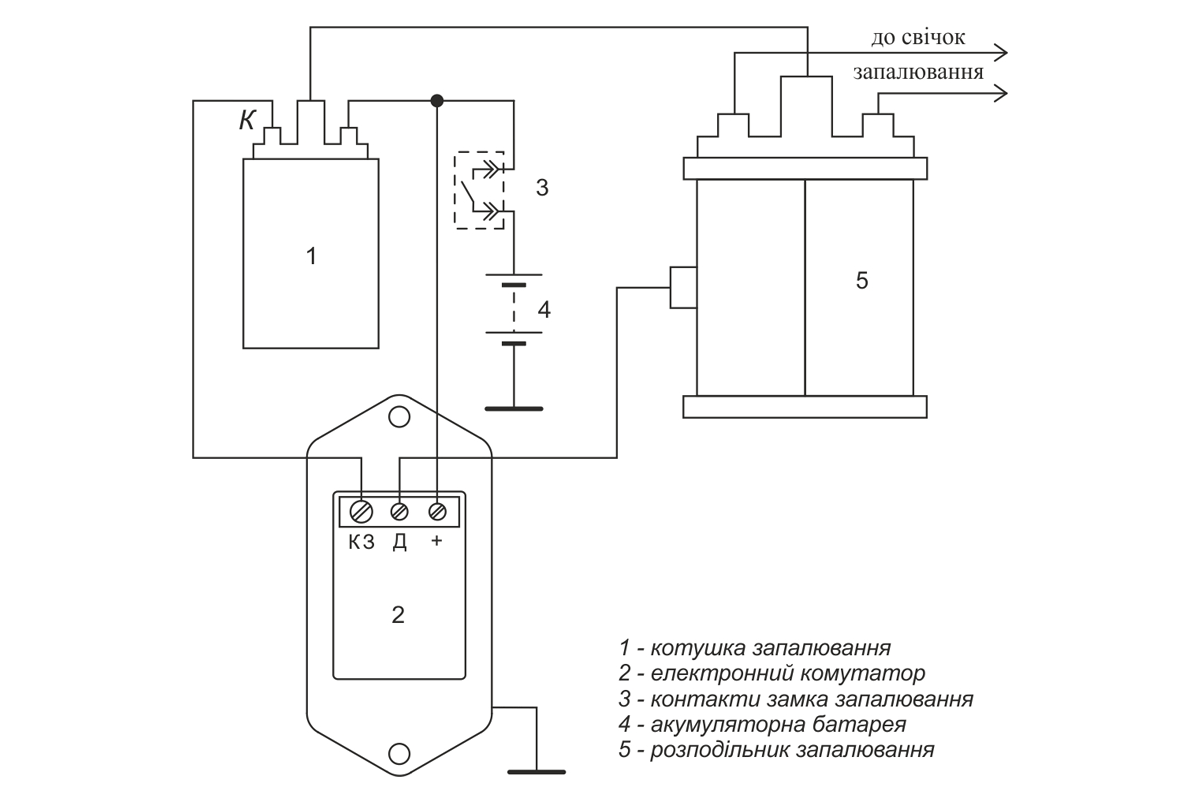

Схема включення в складі системи запалювання:

Габаритне креслення:

Габаритне креслення комутатора 131.3734-11
