Загальні відомості:
Регулятор напруги Я112Б1 призначений для підтримки напруги бортової мережі транспортного засобу в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.
Застосування: трактори ДТ-75, ТДТ-55 та ін. з генератором 46.3701 та його модифікаціями, а також трактори МТЗ, комбайни “Енисей”, “Колос”, “Нива”, “Сибиряк”, СК-6 та ін. з генератором 96.3701, його модифікаціями та ін.
Дозволяється тривала експлуатація без акумуляторної батареї. Спеціально для цього режиму має покращені параметри самозбудження. Регулятор випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води виріб відповідає виконанню IP68 за ДСТУ EN 60529. Від проникнення вологи регулятор захищений спеціальним високотеплопровідним компаундом з робочою температурою до 200°С. Регулятор Я112Б1 сконструйований за однопровідною схемою живлення, корпус виробу з'єднаний з корпусом автомобіля. Робочий режим регулятора – S1 за ДСТУ ГОСТ 3940.
Регулятор встановлюється у щітковому вузлі генераторної установки, де передбачено встановлення регуляторів Я112Б або Я112Б1 за допомогою штатних гвинтів.
Регулятор напруги відповідає вимогам ГОСТ 3940 та ТУ У 13317508.001-97.
Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.
Технічні дані:
| Діапазон робочих температур |
від -45°С до
+100°С
|
| Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А в режимі "З" |
14,0 ± 0,15 В
|
| Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А в режимі "Л" |
13,8 ± 0,1 В
|
| Напруга регулювання з у діапазоні навантаження генератора від 3 А до 0,9 · в режимі "З" |
14,0 ± 0,2 В
|
| Напруга регулювання з у діапазоні навантаження генератора від 3 А до 0,9 · в режимі "Л" |
13,8 ± 0,2 В
|
| Максимальний струм вихідного кола |
5 А
|
| Термокомпенсація Uрег |
-3,0 ± 1,5 мВ/°С
|
| Залишкова напруга на виході "Ш", типова |
0,12 В
|
| Максимально допустима тривала дія підвищеної напруги живлення |
18 В
|
| Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин |
25 В
|
| Максимально допустимі імпульсні перенапруги за ГОСТ 28751 |
не менше 120 А
|

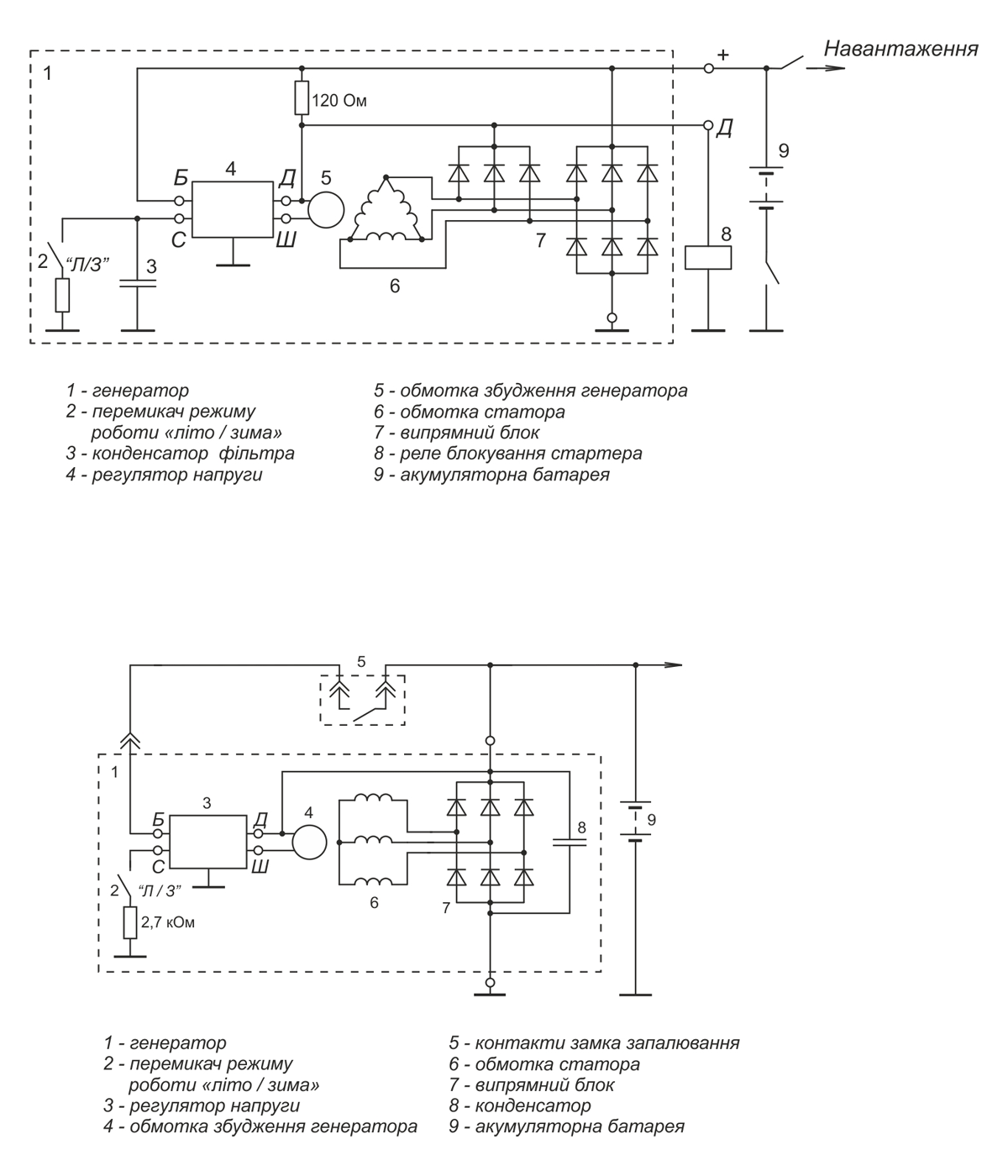

Схема включення у складі генераторної установки:
Габаритне креслення:
