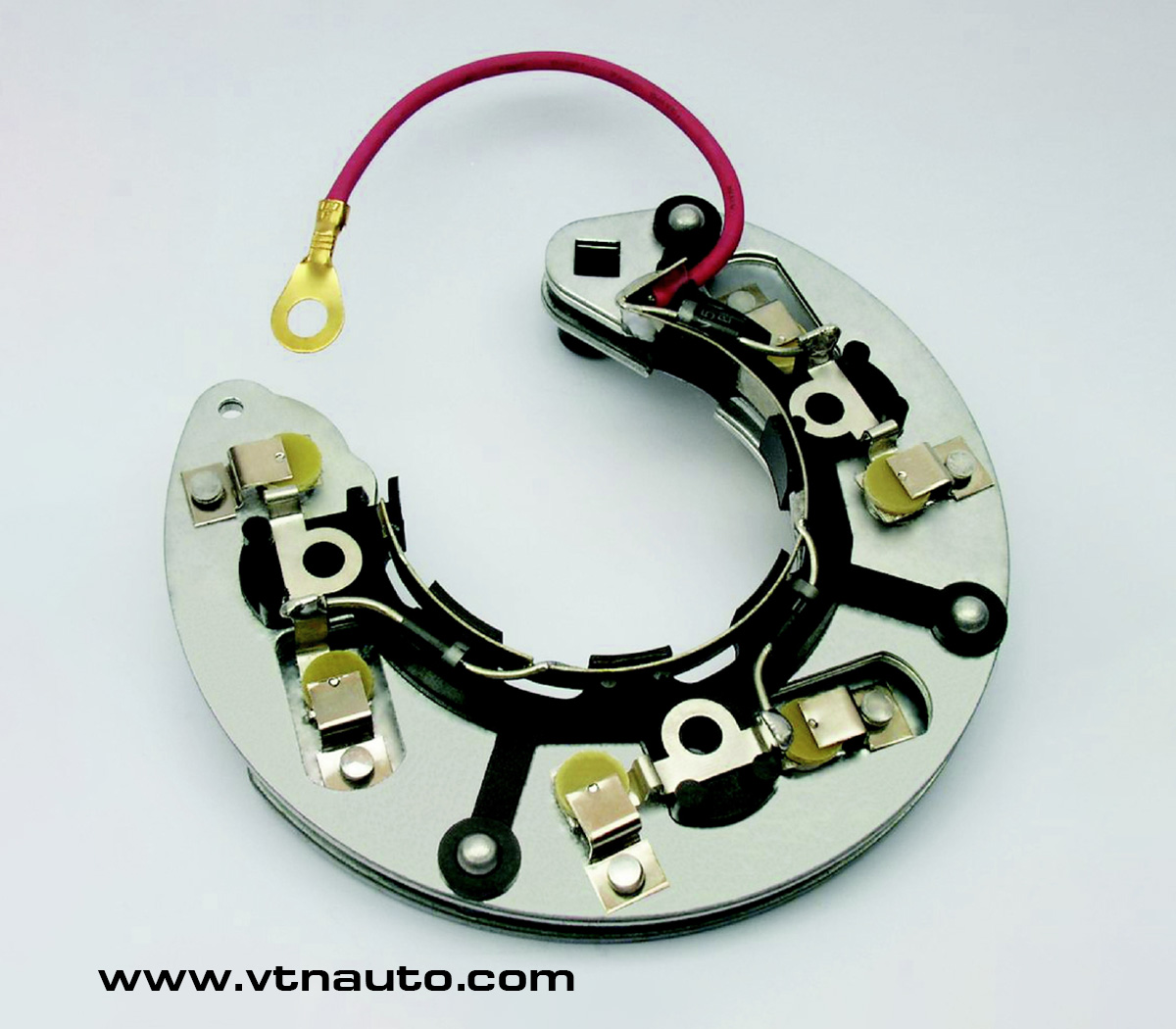

БЛОК ВИПРЯМНО-ОБМЕЖУВАЛЬНИЙ БВ21-150-14В

Загальні відомості:

Блок випрямний БВ21-150-14В призначений для випрямлення трифазного змінного струму в системі електрообладнання автомобілів у складі генераторної установки.

Застосування: трактори з генераторами 46.3701, 464.3701 або аналогічними.

БВ випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. Робочий режим блоку – S1 за ДСТУ ГОСТ 3940.

Блок випрямний встановлюється безпосередньо на генераторі, де передбачена установка блоків БПВ56-65-02В, ЖГИК.435111.003 або БВ21-150-14В, за допомогою штатних кріпильних елементів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Номінальна напруга
14 В
Максимальний випрямлений струм
не менше 85 А
Падіння напруги на силових діодах при t°=(25 ± 10)°С та Iпр=70 А
1 В
Кількість діодів силового випрямляча
6 шт.
Кількість діодів додаткового випрямляча
3 шт.
Спосіб приєднання обмоток статора генератора
клема

Схема блоку випрямного:

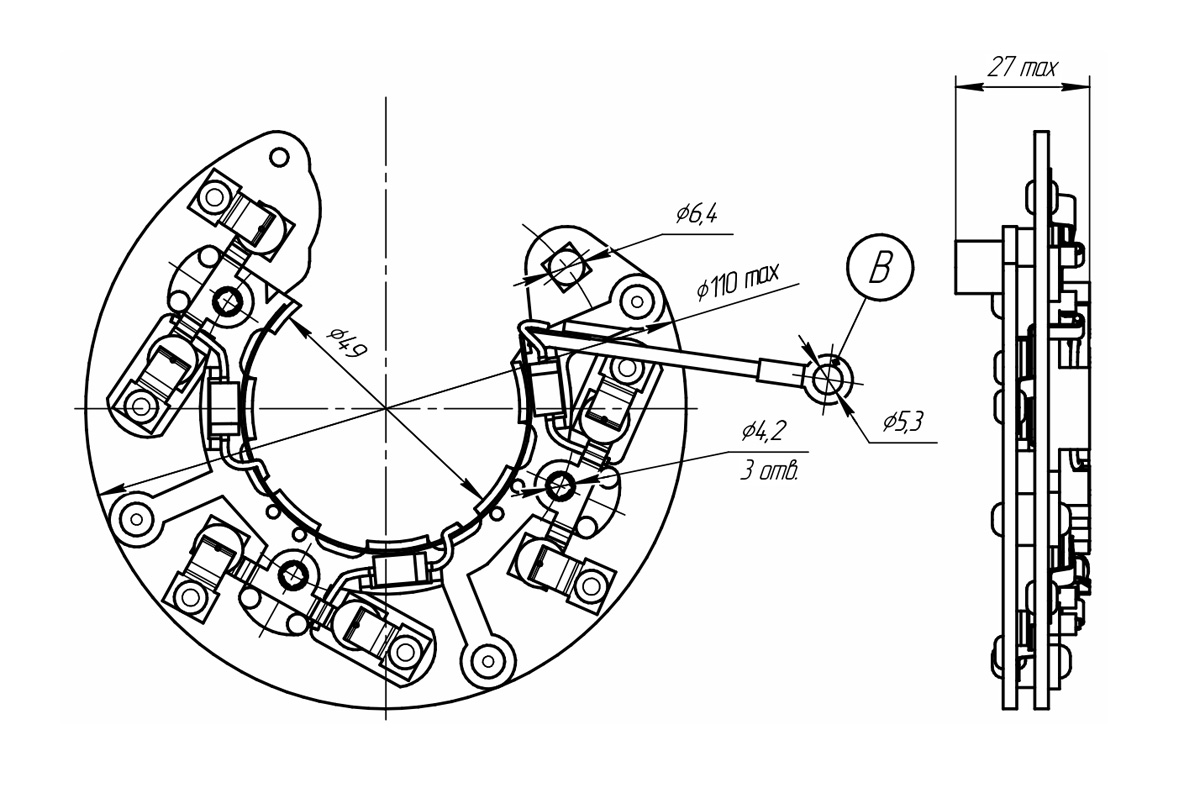

Габаритне креслення:

Габаритне креслення блоку випрямляючого БВ21-150-14В
