РЕГУЛЯТОР НАПРУГИ Я112А1

Загальні відомості:

Регулятор напруги Я112А1 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування: автомобілі АЗЛК, ЗИЛ, ИЖ, ЛАЗ, ЛиАЗ, ПАЗ, РАФ, “Таврія” 91-96 р.в. та ін. з генераторами 17.3701, 29.3701, 58.3701, 66.3701, Г287 та їх модифікаціями.

Цей виріб розроблений спеціально для експлуатації в різних широтах з великим діапазоном температури довкілля. Регулятор випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл і води Я112А1 відповідає виконанню IP68 за ДСТУ EN 60529. Від проникнення вологи регулятор захищений спеціальним високотеплопровідним компаундом із робочою температурою до 200°С. Регулятор Я112А1 сконструйований за однопровідною схемою живлення, корпус виробу з'єднаний з корпусом автомобіля. Робочий режим регулятора – S1 за ДСТУ ГОСТ 3940.

Регулятор встановлюється в щітковому вузлі генераторної установки, де передбачена установка регуляторів Я112А або Я112А1 за допомогою штатних гвинтів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -45°С до +100°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А
14,0 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 3 А до 0,9 ·
14,0 ± 0,2 В
Максимальний струм вихідного кола
5 А
Термокомпенсація Uрег
-3,0 ± 1,5 мВ/°С
Залишкова напруга на виході "Ш", типова
0,12 В
Максимально допустима тривала дія підвищеної напруги живлення
18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751
не менше 120 А

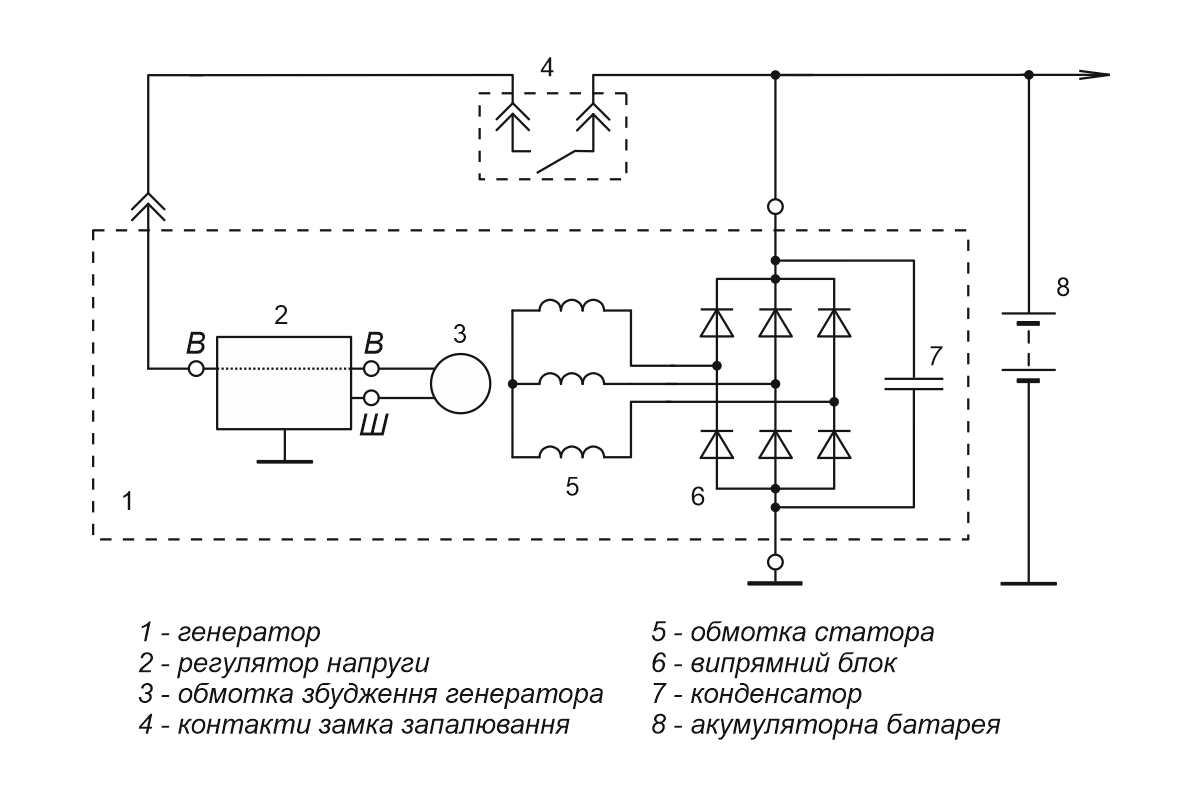

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регулятора напруги Я112A1
