РЕГУЛЯТОР НАПРУГИ 9333.3702-02

Загальні відомості:

Регулятор напруги 9333.3702-02 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування: автомобілі ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 та ін. з генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е, ELD-A-2110, ELD-A-21214, ELD-A-2123, A125/10/-14V-80A, A125/11/-14V-80A, A125/1001/-14V-105A, A125/1002/-14V-125A; автомобілі “Daewoo Lanos” 1.4i, “Daewoo Sens” та ін. з генераторами 97Т.3701, 97S.3701; автомобілі ГАЗ, УАЗ з генераторами 9422.3701, 3212.3771, 3282.3771 та ін.

Регулятор напруги 9333.3702-02 призначений для роботи в комплекти з “кальцієвими” та ін. акумуляторними батареями, що вимагають підвищену напругу заряду.

Регулятор напруги застосовується в генераторах зі струмом обмотки збудження до 8А.

Автомобільний регулятор 9333.3702-02 – регулятор нового покоління. Завдяки застосуванню потужного сучасного MOSFET транзистора у якості вихідного ключа досягнуто високі параметри струмошвидкісної характеристики, різко знижено втрати потужності, що виділяються у вигляді тепла, збільшено надійність виробу в цілому.

Завдяки використання конструкції з додатковим проводом, напруга на генераторі підтримується безпосередньо на виході генераторної установки. Це продовжує термін служби акумуляторної батареї, забезпечує оптимальні режими роботи всіх споживачів електроенергії, підвищуючи таким чином надійність усього електрообладнання автомобіля.

У своєму складі регулятор має конденсатор подавлення завад.

Регулятор випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP57 за ДСТУ EN 60529. Робочий режим регулятора – S1 по ДСТУ ГОСТ 3940.

Регулятор встановлюється безпосередньо на генераторі, де передбачена установка регуляторів 9333.3702, 9333.3702-02, за допомогою штатних гвинтів. Також можливе встановлення регуляторів даного типу замість регуляторів напруги 9402.3702, 9402.3702-01, 9402.3702-02 з демонтажем штатного конденсатора.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотири роки з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -40°С до +110°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А
14,3 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 ·
14,3 ± 0,15 В
Максимальний струм вихідного кола
8 А
Термокомпенсація Uрег
-4,5 ± 1,5 мВ/°С
Залишкова напруга на виході "DF", максимальна / типова
0,15 / 0,12 В
Максимально допустима тривала дія підвищеної напруги живлення
18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751
200 В

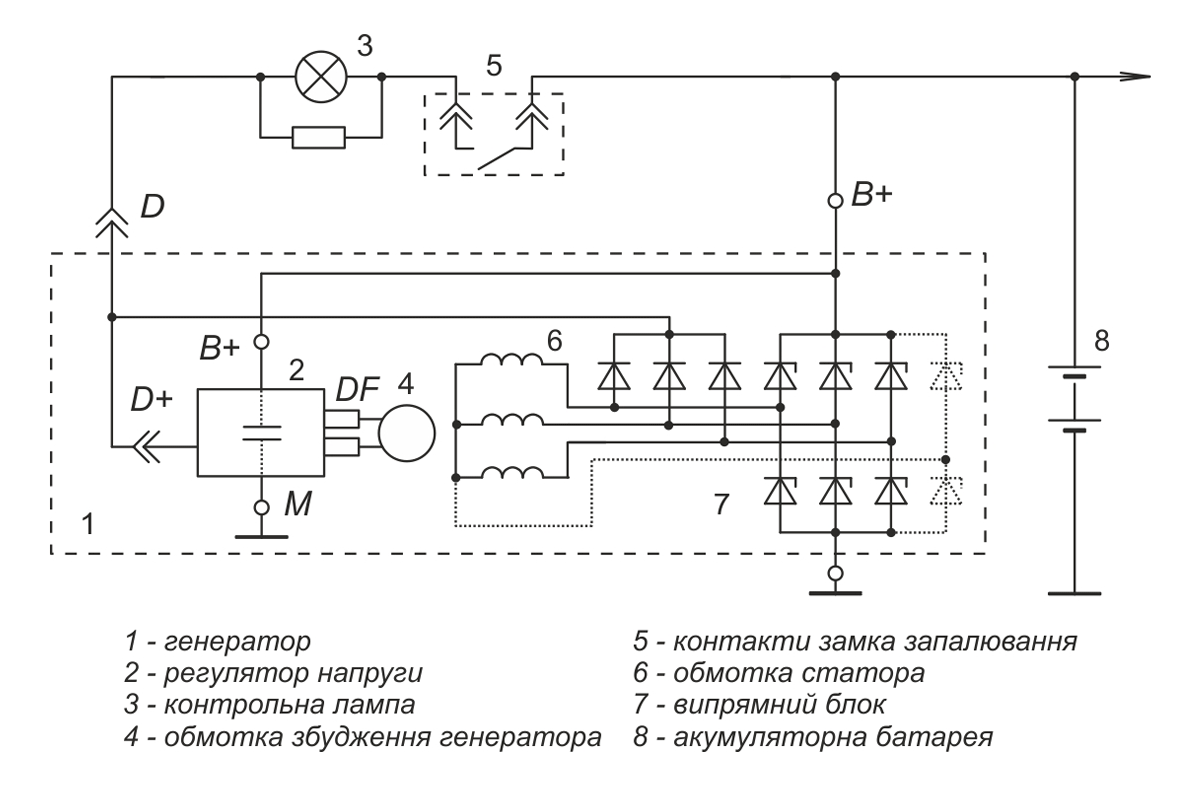

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регулятора напруги 9333.3702-02
