Регулятор напруги 9333.3702-28

Загальні відомості:

Регулятор напруги 9333.3702-28 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Застосування: автомобілі МАЗ з дв. ЯМЗ-7511, з генератором 4242.3771 та ін.

Регулятор напруги 9333.3702-28 має функцію індикації пониженої та підвищеної напруги бортової мережі автомобіля, а також низької фазної напруги генератора. Індикація здійснюється світінням штатного індикатора контролю заряду акумуляторної батареї. Виріб забезпечує виконання функції плавного наростання струму навантаження. У штатному режимі регулювання регулятор забезпечує подачу живлення на зовнішнє виконавче навантаження в індикаторному колі.

Контроль та регулювання напруги проводиться безпосередньо на вихідній клемі генератора – за таким принципом будуються всі схеми електропостачання сучасних іноземних автомобілів високого класу. Контроль запуску генератора, а також контроль частоти обертання його вала проводиться безпосередньо на одній із вихідних силових обмоток. У своєму складі регулятор має конденсатор подавлення завад.

Регулятор випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP67 за ДСТУ EN 60529. Робочий режим регулятора – тривалий S1 за ДСТУ ГОСТ 3940.

Регулятор встановлюється безпосередньо на генераторі, де передбачена установка регулятора 9333.3702-28, за допомогою штатних гвинтів.

Регулятор напруги відповідає вимогам ГОСТ 3940 та ТУ У 31.6-13317508-006:2007.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -45°С до +110°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А
28,6 ± 0,3 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 ·
28,1 - 28,6 В
Максимальний струм вихідного кола
5 А
Термокомпенсація Uрег
-8,0 ± 2,0 мВ/°С
Залишкова напруга на виході “DF”: максимальна / типова
0,24 / 0,2 В
Поріг спрацьовування індикації низької фазної напруги
7,0 - 17,0 В
Поріг спрацьовування індикації пониженої напруги
21,8 - 23,2 В
Поріг спрацьовування індикації підвищеної напруги
31,3 - 32,7 В
Функція прискореного скидання струму ОЗ (для генераторів з підвищеною струмовіддачею)
+
Максимально допустима тривала дія підвищеної напруги живлення
36 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
50 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751 в складі генератора
200 В

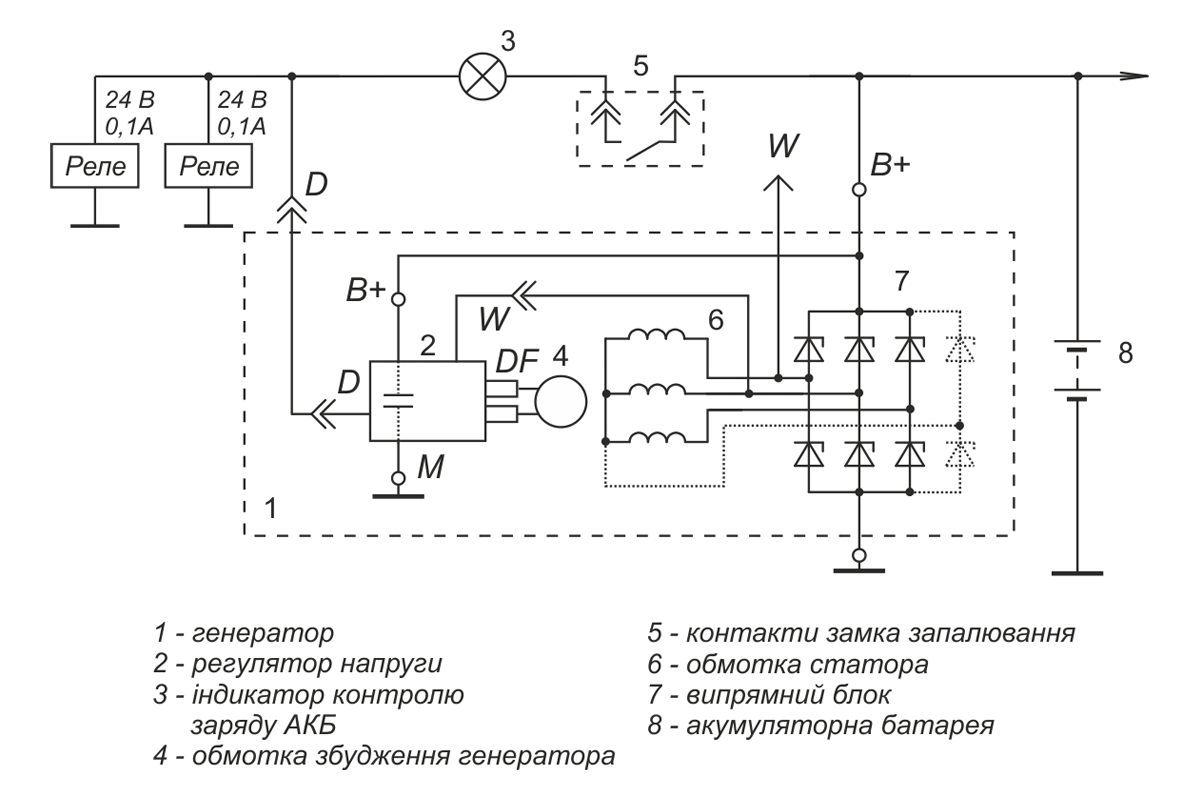

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регулятора напруги 9333.3702-28

Схема електрична принципова:

Схема електрична принципова регулятора напруги 9333.3702-28
