РЕГУЛЯТОРИ НАПРУГИ 9333.3702-20, 9333.3702-22

Загальні відомості:

Регулятори напруги 9333.3702-20, 9333.3702-22 призначені для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Застосування: автомобілі КАМАЗ з дв. КАМАЗ-740, ЯМЗ-236 та ін. з генератором 3232.3771; МАЗ з дв. ММЗ Д245, Д260 та ін. з генератором 3232.3771-10, спецтехніка з дв. ММЗ з генератором 3232.3771-20, А125/23/-28V-60А.

Автомобільні регулятори 9333.3702-20, 9333.3702-22 – регулятори нового покоління. Завдяки застосуванню потужного сучасного MOSFET транзистора як вихідного ключа досягнуто високі параметри струмошвидкісної характеристики, різко знижено втрати потужності, що виділяються у вигляді тепла, збільшено надійність виробів загалом.

Завдяки використання конструкції з додатковим проводом, напруга на генераторі підтримується безпосередньо на виході генераторної установки. Це продовжує термін служби акумуляторної батареї, забезпечує оптимальні режими роботи всіх споживачів електроенергії, підвищуючи таким чином надійність всього електрообладнання автомобіля.

У своєму складі регулятори мають конденсатор подавлення завад.

Регулятори випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP67 за ДСТУ EN 60529. Робочий режим регуляторів – S1 за ДСТУ ГОСТ 3940.

Регулятори встановлюються безпосередньо на генераторі, де передбачено встановлення регуляторів 9333.3702-20, 9333.3702-22 за допомогою штатних гвинтів. Також можливе встановлення регуляторів даних типів замість регуляторів напруги 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4, 3232.3702 або Я222Б з демонтажем штатного конденсатора.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

9333.3702-20
9333.3702-22
Діапазон робочих температур
від -45°С до +100°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А
28,4 ± 0,2 В
28,8 ± 0,2 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 ·
28,4 ± 0,3 В
28,8 ± 0,3 В
Максимальний струм вихідного кола: стандартне виконання / за погодженням з виробником А
5,0 / 8,0
Термокомпенсація Uрег
-9 ± 3,0 мВ/°С
Залишкова напруга на виході "DF": максимальна / типова
0,15 / 0,12 В
Максимально допустима тривала дія підвищеної напруги живлення
36 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
50 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751
200 В

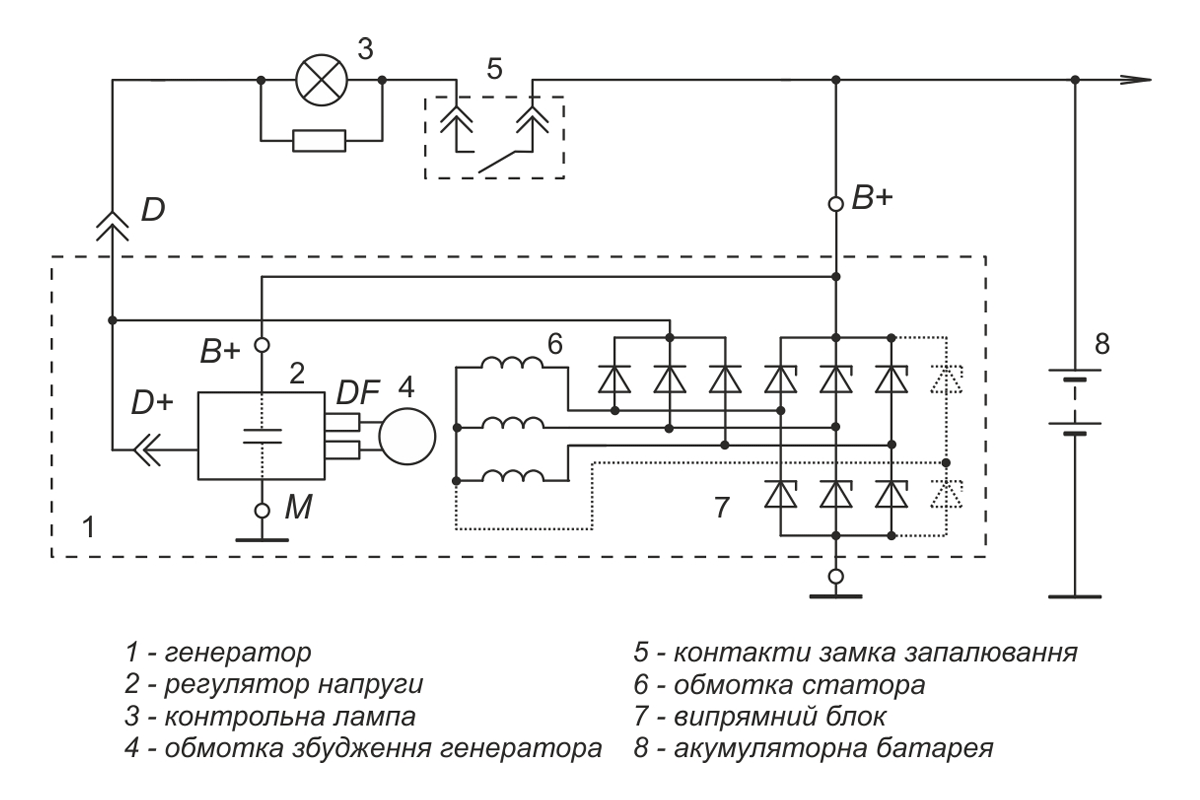

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регуляторів напруги 9333.3702-20, 9333.3702-22
