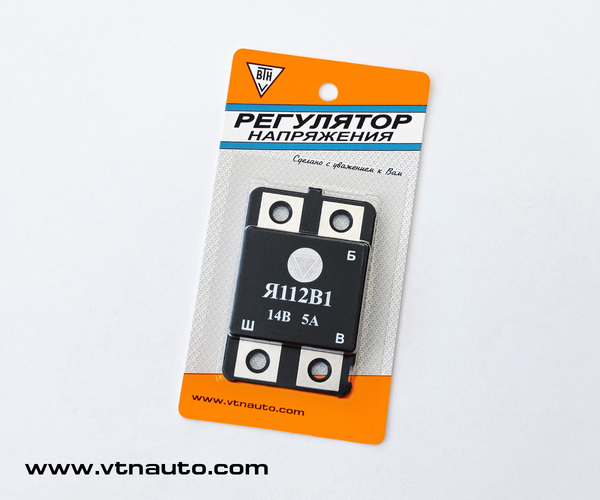

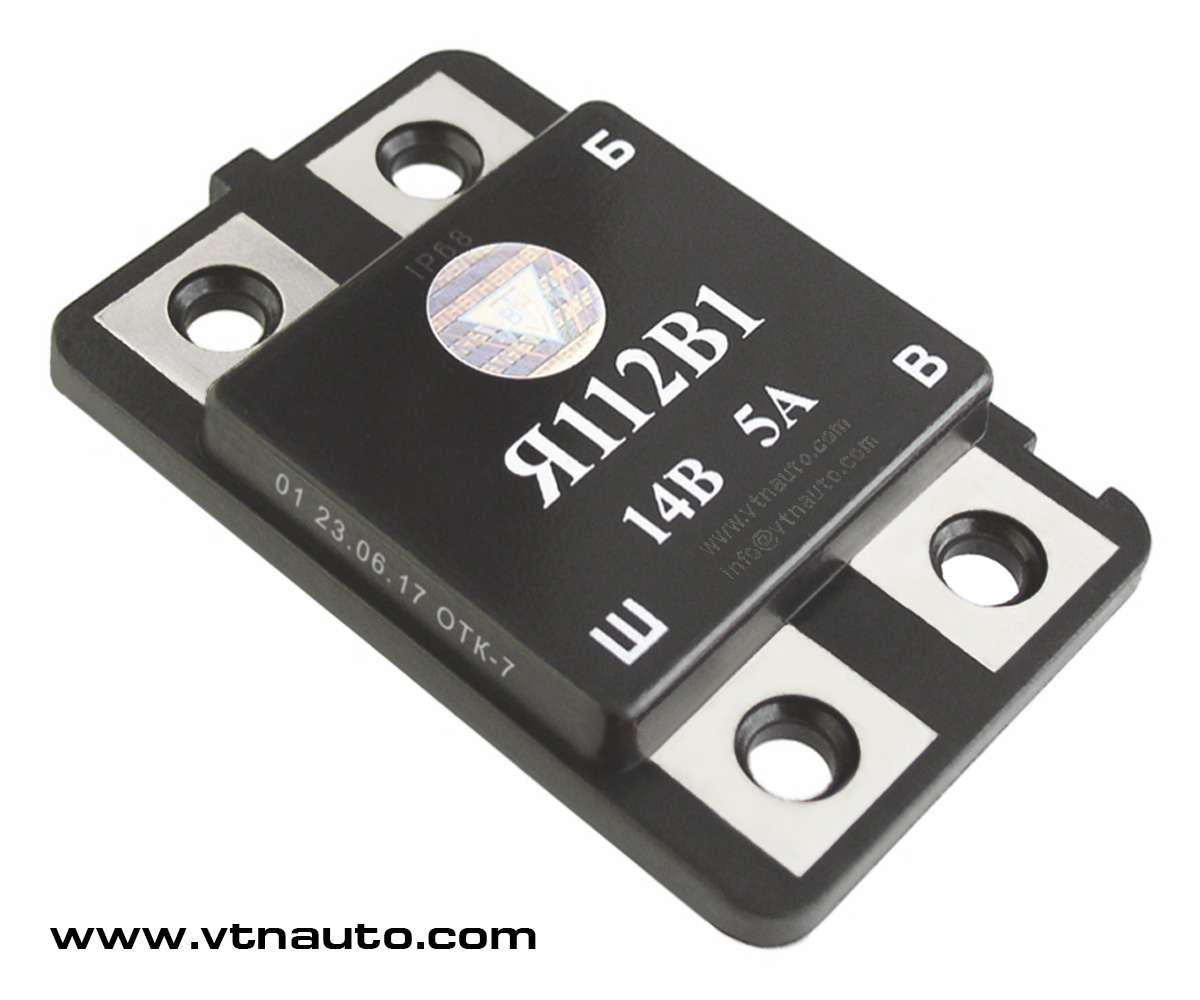

РЕГУЛЯТОР НАПРУГИ Я112В1

Загальні відомості:

Регулятор напруги Я112В1 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування: автомобілі ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, “Таврія” до 91 р.в. та ін. з генератором Г222.

Цей виріб розроблений спеціально для експлуатації в різних широтах з великим діапазоном температури довкілля.

Регулятор випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води Я112В1 відповідає виконанню IP68 за ДСТУ EN 60529. Від проникнення вологи регулятор захищений спеціальним високотеплопровідним компаундом з робочою температурою до 200°С. Регулятор Я112В1 сконструйований за однопровідною схемою живлення, корпус виробу з'єднаний з корпусом автомобіля. Робочий режим регулятора – S1 за ДСТУ ГОСТ 3940.

Регулятор встановлюється в щітковому вузлі генераторної установки, де передбачена установка регуляторів Я112В або Я112В1 за допомогою штатних гвинтів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -45°С до +100°С
Номінальна напруга регулювання
14 В
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А
14,0 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 3 А до 0,9 ·
14,0 ± 0,2 В
Максимальний струм вихідного кола
5 А
Термокомпенсація напруги регулювання
-3,0 ± 1,5 мВ/°С
Залишкова напруга на виході "Ш", типова
0,2 В
Максимально допустима тривала дія підвищеної напруги живлення
18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751
не менше 120 А

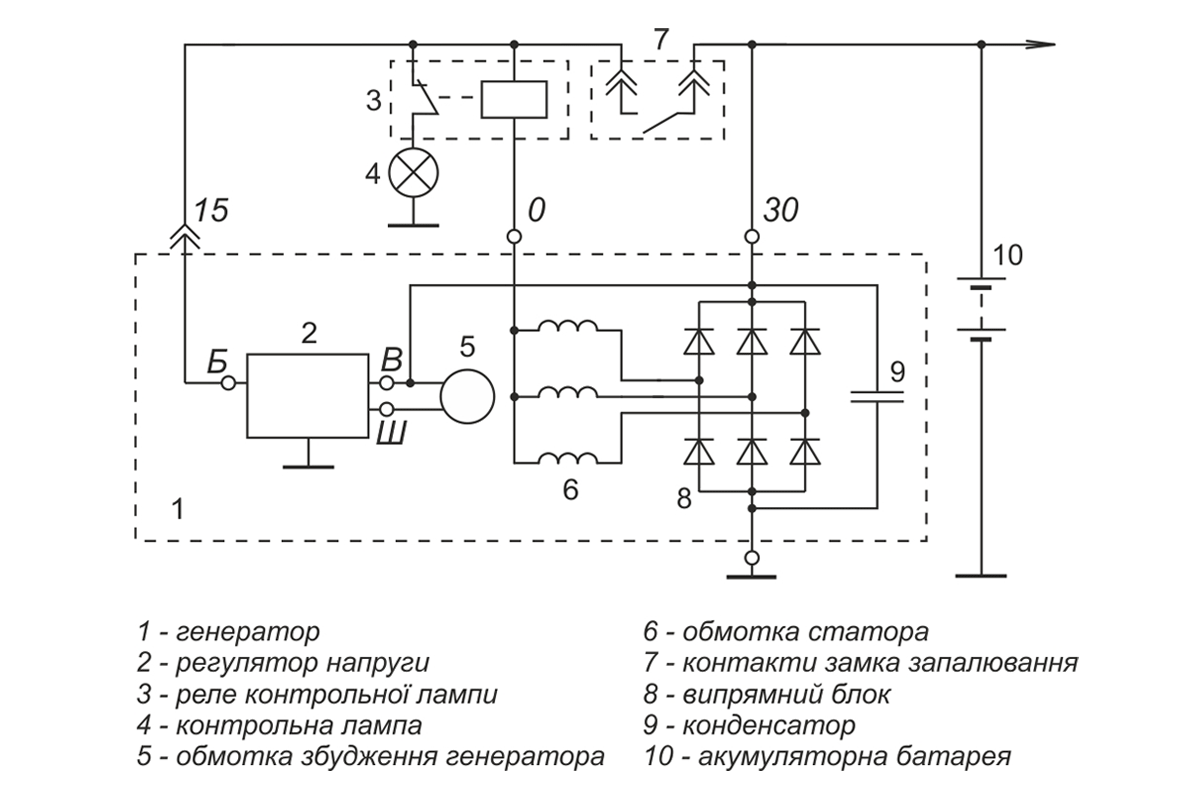

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регулятора напруги Я112B1
