КОМУТАТОР ЕЛЕКТРОННИЙ 0729.3734

Загальні відомості:

Комутатор електронний 0729.3734 призначений для роботи в безконтактних системах запалювання автомобілів ВАЗ-2108, ВАЗ-2109, “Таврія" та інших, у тому числі іноземного виробництва, оснащених аналогічними системами запалювання з датчиком на ефекті Холла.

Комутатор працює комплектно з котушкою запалювання типу 27.3705 та розподільником 40.3706, 53.3706 або іншими з аналогічними параметрами.

Цей виріб розроблений як комутатор підвищеної економічності. Рекомендацій для установки на автомобілі закордонного виробництва.

На контакті №7 передбачено наявність вихідного низьковольтного керуючого сигналу для систем електрообладнання з електронним тахометром або іншими контрольними приладами.

Завдяки швидкодії комутаційного транзистора енергія іскри вища, ніж у традиційних комутаторах, що дозволяє отримати високі техніко-економічні показники двигуна та полегшити його запуск навіть за низької якості палива.

Робота з вимкненою акумуляторною батареєю або з її несправністю не допускається.

Має підвищений робочий температурний діапазон. Надійність та відповідність технічним умовам гарантується при температурі радіатора комутатора до 115°С.

Згідно з вимогами до систем запалювання, комутатор забезпечує від перенапруги шляхом стабілізації подається на датчик напруги. Виріб має захист від короткого замикання в колі живлення датчика Холла.

Для обробки сигналу та управління вихідним ключем застосувань сучасний мікроконтролер.

Комутатор сконструйований для роботи за однопровідною схемою, в якій з корпусом автомобіля з'єднань негативний вивід джерела живлення. Робочий режим комутатора – S1 за ДСТУ ГОСТ 3940. Цей виріб є функціональним аналогом комутатора BOSCH 0227100139.

Комутатор встановлюється на передбачене йому місце в автомобілі за допомогою штатних кріпильних деталей та штатного роз'єму, при цьому необхідно забезпечити надійний контакт між основою комутатора та корпусом автомобіля.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -40°С до +100°С
Номінальна напруга живлення
12 В
Допустимі межі напруги живлення
6 - 18 В
Діапазон безперебійного іскроутворення колінчастого валу 4-тактного 4-циліндрового двигуна
20 - 7000 об/хв
Струм комутації
7,0 ± 0,2 А
Час безіскрового відсічення колекторного струму
1 - 2 с
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин при частоті іскроутворення понад 200 Гц (6000 об/хв колінчастого валу 4-тактного 4-циліндрового двигуна)
25 В
Максимально допустимі імпульсні перенапруги позитивної та негативної полярності
160 В

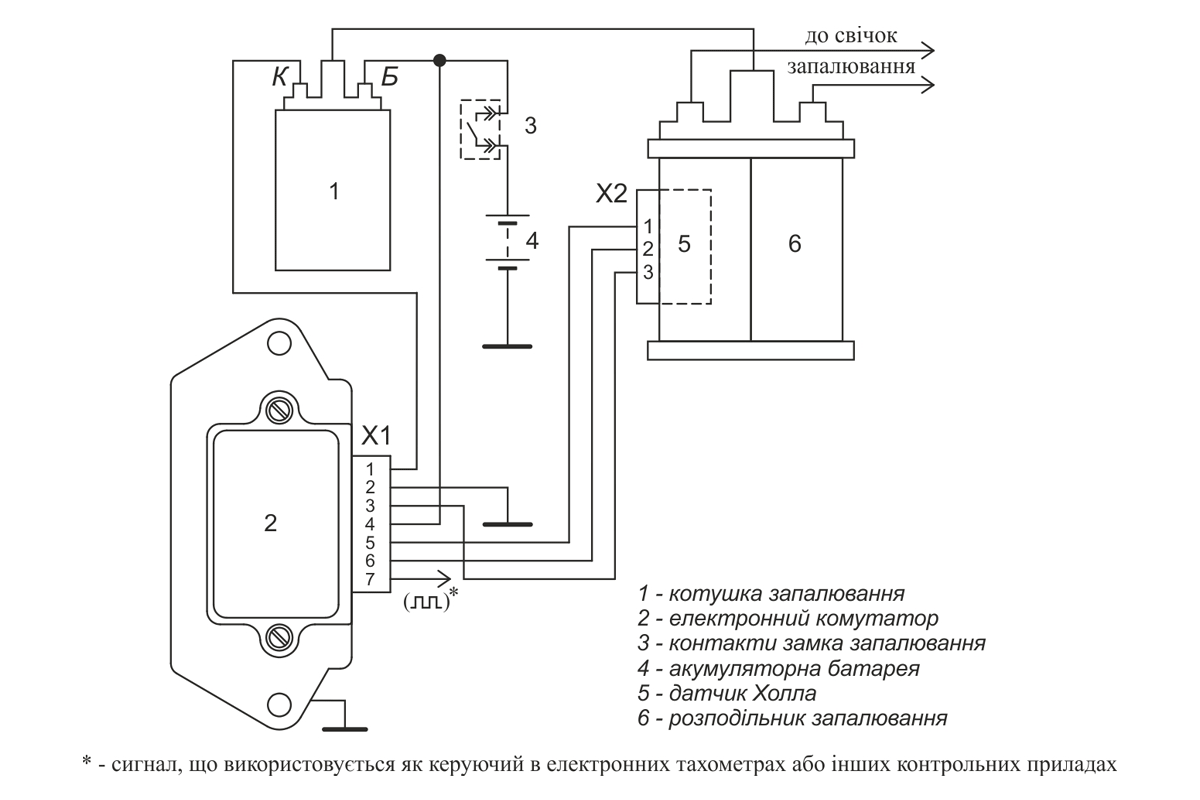

Схема включення в складі системи запалювання:

Габаритне креслення:

Габаритне креслення комутатора 0729.3734
