Блок управління ЕПХХ 5003.3761

Загальні відомості:

Блок управління економайзером примусового холостого ходу (ЕПХХ) 5003.3761 призначений для вмикання / вимикання електромагнітного клапана ЕПХХ з метою підвищення економії палива та зниження токсичності вихлопних газів автомобіля.

Застосування: автомобілі ВАЗ-2108, ВАЗ-2109, “Таврія” та ін.

Блок управління ЕПХХ 5003.3761 забезпечує:
- 
управління електромагнітним клапаном економайзера примусового холостого ходу;
- 
захист кола управління клапаном економайзера від короткого замикання на “масу” автомобіля;
- 
захист від зниження опору кола клапана ЕПХХ.

Блок управління ЕПХХ випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. Режим роботи блока за ДСТУ ГОСТ 3940 – тривалий, номінальний S1.

Блок 5003.3761 встановлюється на передбачене йому місце в автомобілі за допомогою штатних кріпильних деталей та штатного роз'єму.

Блок управління ЕПХХ відповідає вимогам ГОСТ 3940 та ТУ У 31.6-13317508.003-2002.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Номінальна напруга живлення
12 В
Допустимі межі напруги живлення
6 - 18 В
Максимальний струм комутації
1,0 ± 0,2 А
Частота обертання колінчастого валу 4-тактного 4-циліндрового двигуна
-
відповідна вмиканню клапана ЕПХХ
1900 ± 96 об/хв
(63,3 ± 3,2 Гц)
-
відповідна вимиканню клапана ЕПХХ
2100 ± 105 об/хв
(70,0 ± 3,5 Гц)
Перевищення частоти вимкнення клапана ЕПХХ над частотою включення (гістерезис)
не менше
200 об/хв
(6,67 Гц)
Максимально допустима дія підвищеної напруги живлення до 5 хвилин
25 В
Максимально допустимі перенапруги позитивної та негативної полярності
160 В

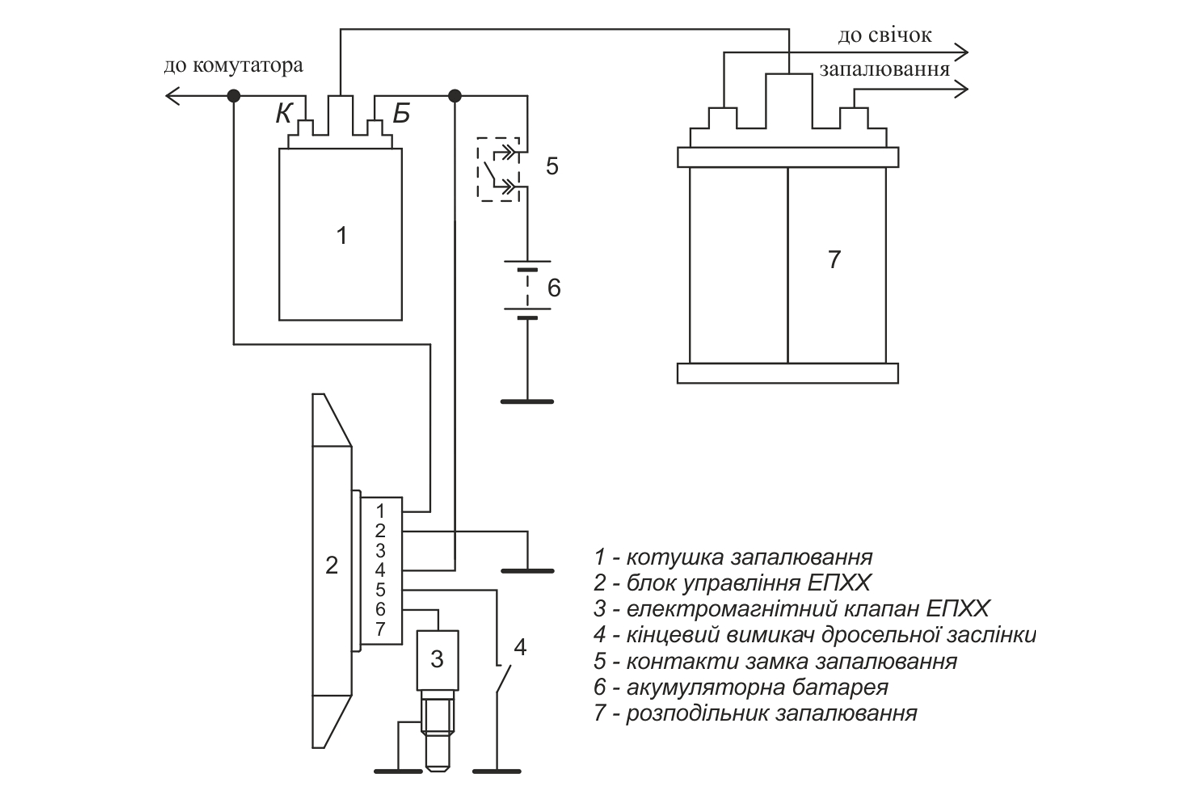

Схема включення:

Габаритне креслення:

Габаритне креслення блока 5003.3761

Схема електрична принципова:

Схема електрична принципова 5003.3761
