ДАТЧИКИ КУТОВОГО ПОЛОЖЕННЯ БЕЗКОНТАКТНІ SV360

В розробці

Загальні відомості:

Безконтактні датчики кутового положення SV360 (у різних модифікаціях) формують на виході напругу певного рівня відповідно до характеристики модифікації в залежності від кута положення валу.

Особливістю даних датчиків є обертання валу (серцевини) датчиків на 360 градусів обидві сторони без обмеження (поворотна пружина та упори відсутні).

Застосування: автомобілі з різними типами дросельних вузлів, різне (у тому числі не автомобільне) обладнання.

Можливе застосування будь-якої модифікації датчиків SV360 як лічильник оборотів валу. для виміру швидкості його обертання. Допускається розбирання датчика та заміна або доробка внутрішнього валу під необхідну для замовника форму деталі, що сполучається (на доопрацьовані вироби гарантія виробника не поширюється).

Можливе введення нових модифікацій датчиків з вихідними характеристиками відповідно до вимог замовника.

Датчики випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води виріб відповідає виконанню IP67 за ДСТУ EN 60529. Робочий режим датчиків – тривалий номінальний S1 за ДСТУ ДСТУ ГОСТ 3940.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотири роки з дати випуску виробів. Дата виготовлення нанесена на корпус виробів.

Технічні дані:

Діапазон робочих температур
від -40°С до +125°С
Номінальна напруга живлення
5 В
Максимальний струм споживання
12 мА
Повний механічний кут повороту валу
360°
Робочий кутовий діапазон
див. вихідну характеристику
Максимальна нелінійність функціональної характеристики у робочому кутовому діапазоні
не більше ±1%
Похибка функціональної характеристики у контрольних точках при Uжив=5,0 ± 0,05 В
не більше ±15 мВ
Напруга шумів
не більше 4 мВ

Вихідні характеристики:

Найменування Вихідна характеристика
SV360-01
SV360-02
SV360-03
SV360-04
SV360-05
SV360-06
SV360-07
SV360-08

Вихідні характеристики:

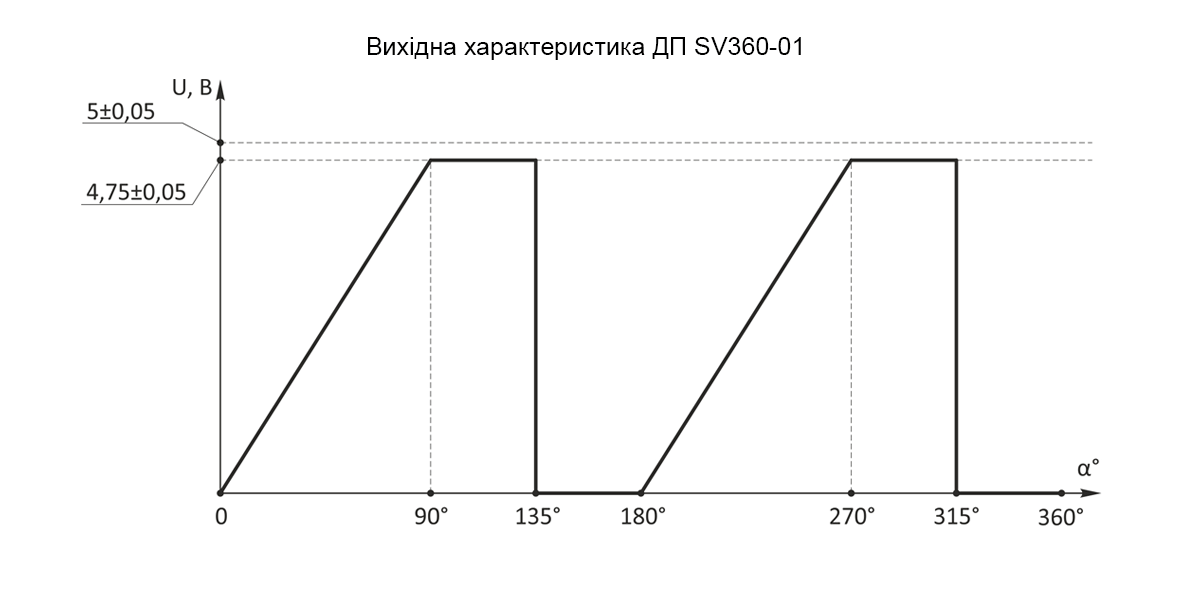

Вихідна характеристика датчиків положення SV360-01

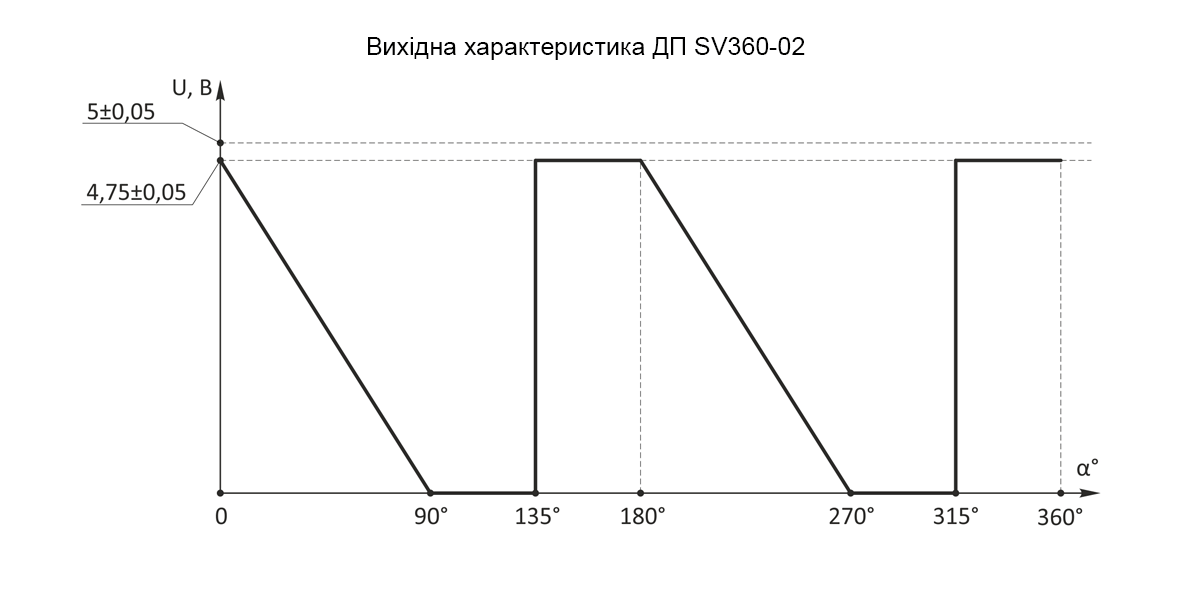

Вихідна характеристика датчиків положення SV360-02

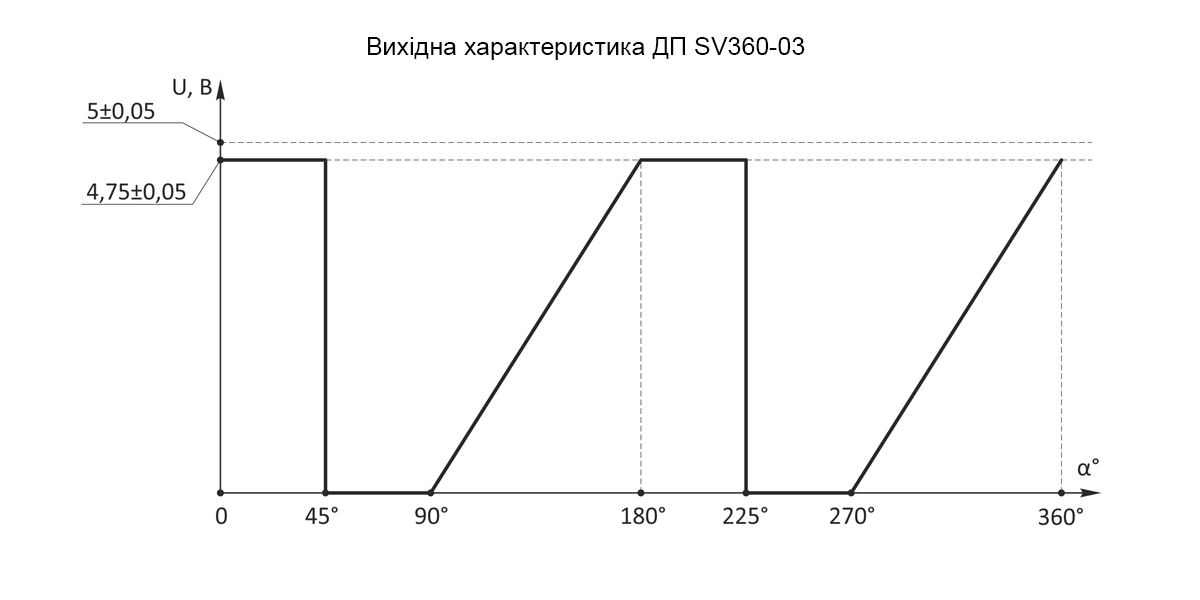

Вихідна характеристика датчиків положення SV360-03

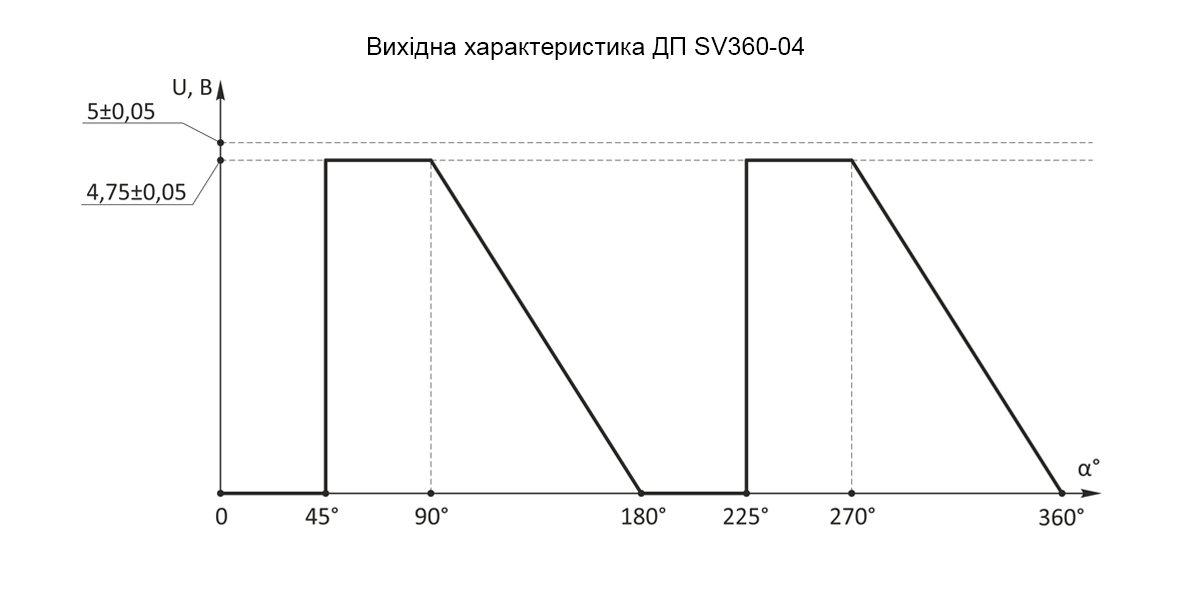

Вихідна характеристика датчиків положення SV360-04

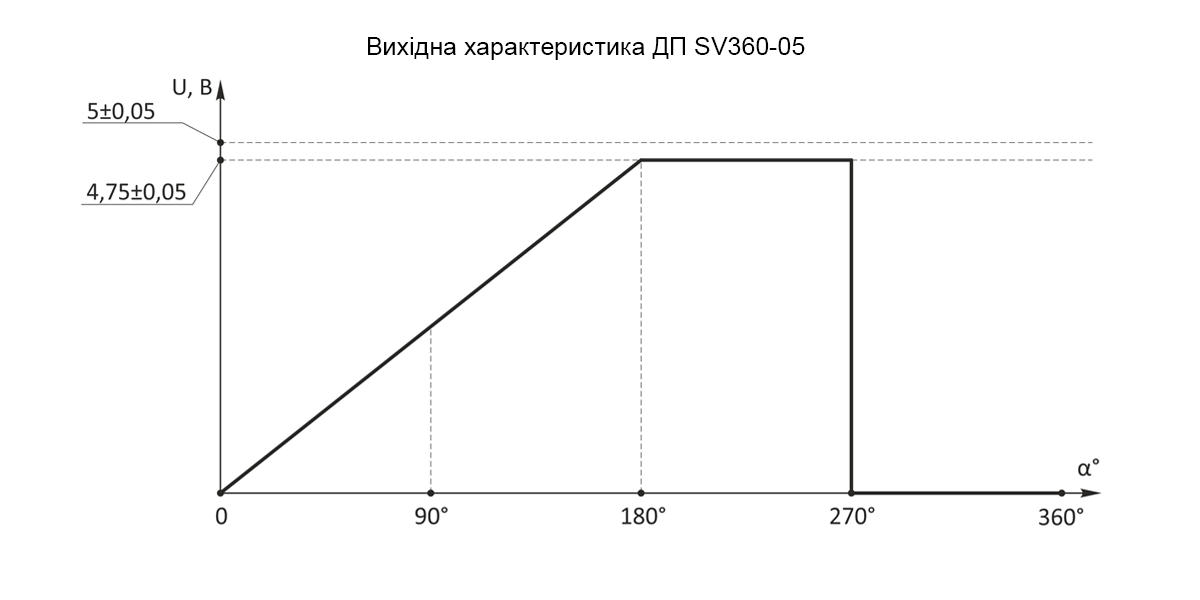

Вихідна характеристика датчиків положення SV360-05

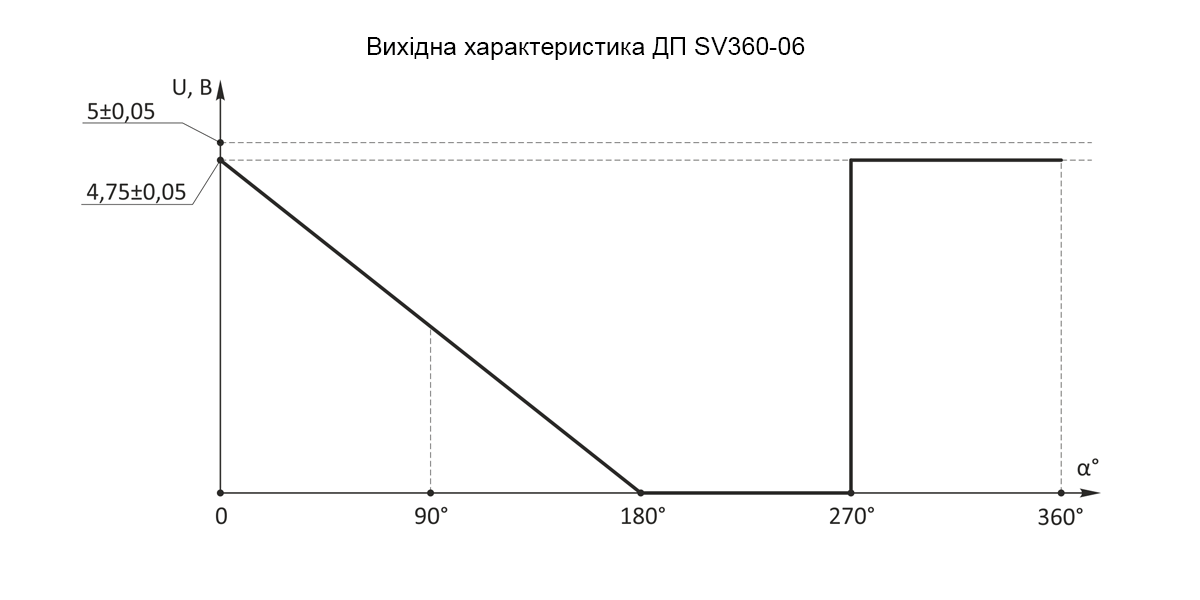

Вихідна характеристика датчиків положення SV360-06

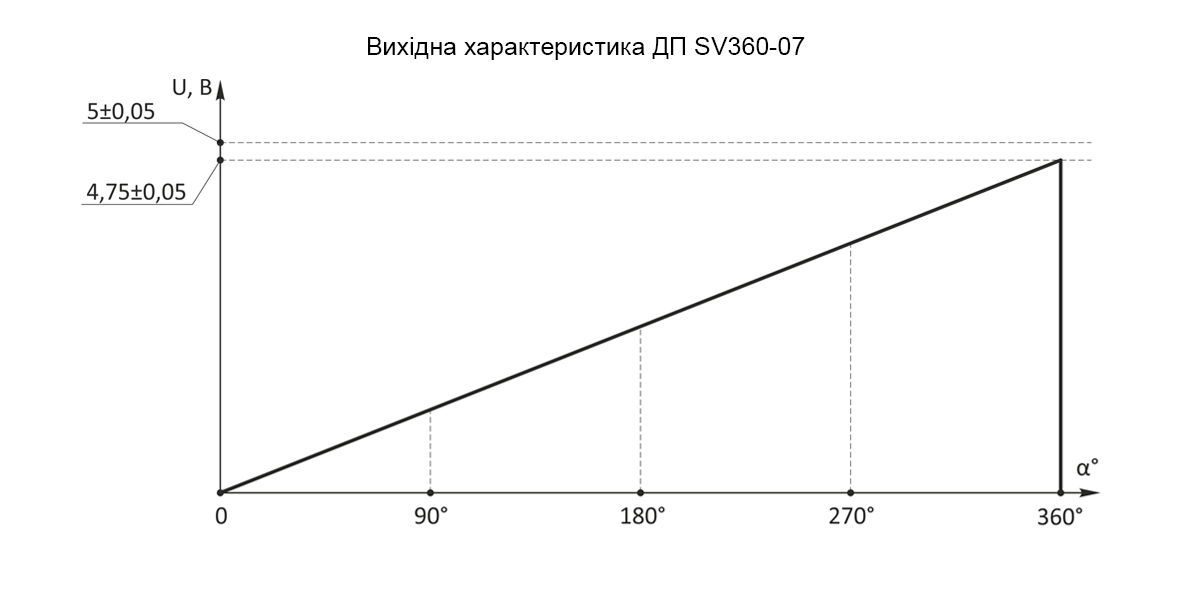

Вихідна характеристика датчиків положення SV360-07

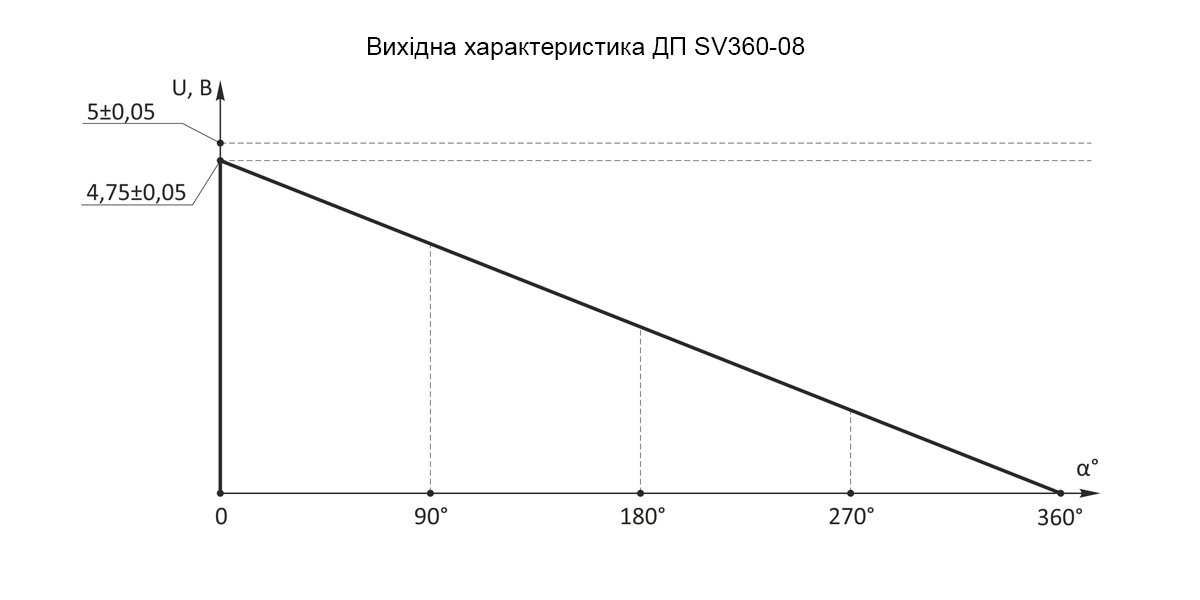

Вихідна характеристика датчиків положення SV360-08

Габаритне креслення:
