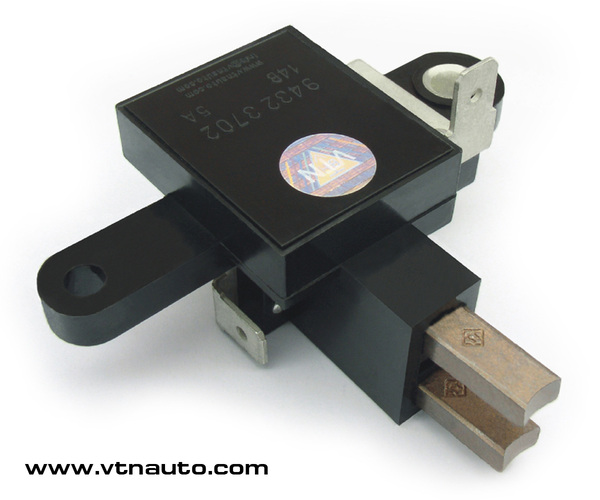

РЕГУЛЯТОРИ НАПРУГИ 9432.3702, 9432.3702-01, 9432.3702-02

Загальні відомості:

Регулятори напруги 9432.3702, 9432.3702-01, 9432.3702-02 призначені для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Застосування: серійно на автомобілі “Daewoo Lanos” 1.4i, "Daewoo Sens", “Славута”, “Таврія” 2004-2009 р.в. з генератором 97T.3701. Можливе застосування регулятора у складі інших генераторів з аналогічною схемою включення та випрямним блоком обмежувального типу.

Регулятор напруги 9432.3702-02 призначений для роботи в комплекті з “кальцієвими” та ін. акумуляторними батареями, що вимагають підвищену напругу заряду.

Регулятор напруги 9432.3702 має функцію індикації підвищеної напруги бортової мережі автомобіля. Індикація здійснюється миготінням штатного індикатора контролю заряду акумуляторної батареї приладової панелі.

Завдяки застосуванню потужного сучасного польового транзистора у якості вихідного ключа досягнуто високі параметри струмошвидкісної характеристики, різко знижено втрати потужності, що виділяються у вигляді тепла, збільшено надійність виробу в цілому.

Регулятори випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP68 за ДСТУ EN 60529. Робочий режим регуляторів – S1 за ДСТУ ГОСТ 3940.

Регулятори встановлюються безпосередньо на генераторі, де передбачено встановлення регуляторів 9432.3702 або 9432.3702-01, за допомогою штатних гвинтів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

9432.3702
9432.3702-01
9432.3702-02
Діапазон робочих температур
від -45°С до +100°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 3 А
14,1 ± 0,1 В
14,4 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 3 А до 0,9 ·
14,1 ± 0,2 В
14,4 ± 0,2 В
Максимальний струм вихідного кола: стандартне виконання
5 А
Термокомпенсація Uрег
-4,5 ± 1,5 мВ/°С
Залишкова напруга на виході "DF": максимальна / типова
0,06 / 0,05 В
Поріг спрацьовування індикації підвищеної напруги
15,0 - 15,15 В
-
-
Максимально допустима тривала дія підвищеної напруги живлення
18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751
200 В

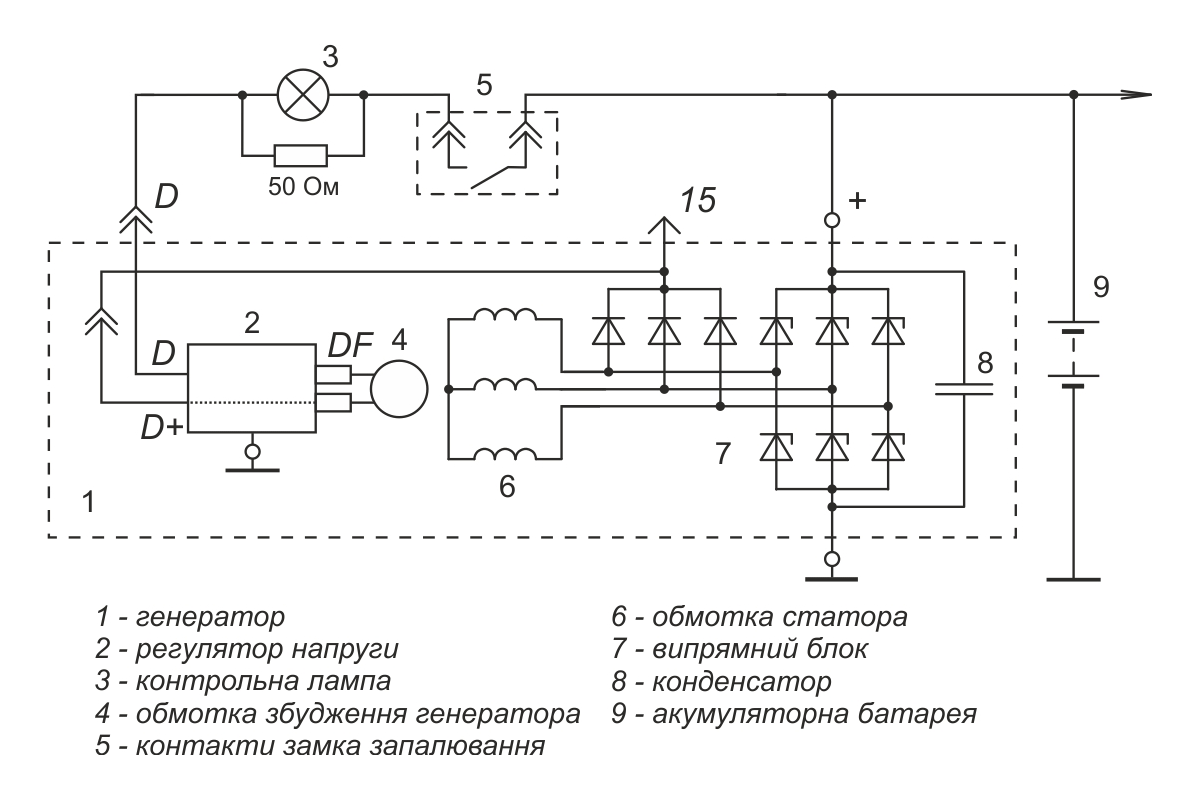

Схема включення у складі генераторної установки:

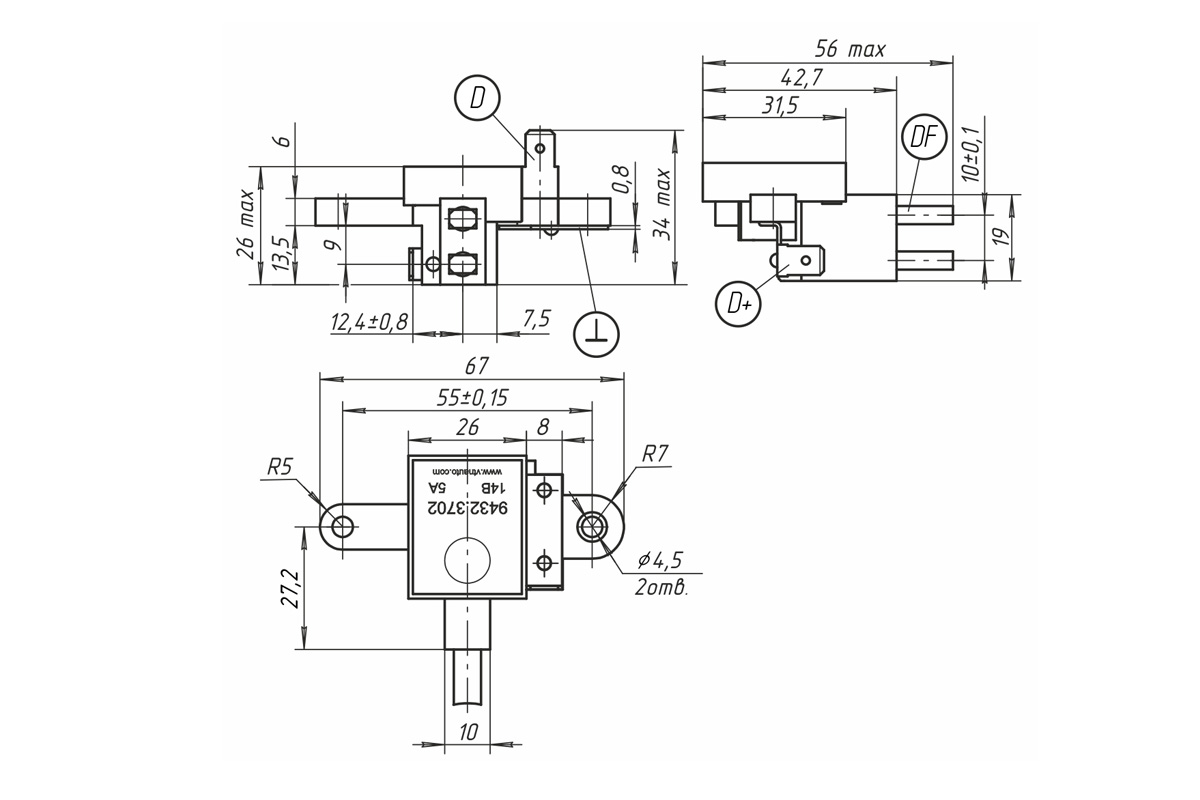

Габаритне креслення:

Габаритне креслення регуляторів напруги 9432.3702, 9432.3702-01, 9432.3702-02
