РЕГУЛЯТОР НАПРУГИ 9888.3702

Загальні відомості:

Регулятор напруги 9888.3702 призначений для підтримки напруги бортової мережі транспортного засобу в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Застосування: автомобільна техніка з високим споживанням електроенергії (транзитні та міські автобуси, важка техніка, автобудинки, вантажні автомобілі тощо з безщітковими генераторами високої потужності A203-T1 28V/400A, A203/01/28V 400A, А205  28V 400A, А203/21/28V 400A, A203/11/28V 400A, A203/20/28V 330A заводу Динамо Сливен (Болгарія), в яких використані обмежувальні діоди (TVS, так звані Zener).

Регулятор напруги 9888.3702 забезпечує повне відключення обмотки збудження генератора від бортової мережі, що підвищує надійність та безпеку системи електропостачання.

Виріб забезпечує виконання функції плавного наростання струму навантаження.

Контроль та регулювання напруги проводиться безпосередньо на вихідній клемі генератора – за таким принципом будуються схеми електропостачання сучасних іноземних автомобілів високого класу. У своєму складі регулятор має конденсатор подавлення завад.

Регулятор 9888.3702 випускається у кліматичному виконанні О2.1 по ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідає виконанню IP67 за ДСТУ EN 60529. Робочий режим регулятора – тривалий номінальний S1 за ДСТУ ГОСТ 3940.

Регулятор встановлюється безпосередньо на генераторі, де передбачена установка регуляторів 9888.3702 за допомогою штатних кріпильних елементів.

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -40°С до +85°С
Напруга регулювання з при t°=25°С, навантаженні генератора 10 А та частоті обертання 6000 об/хв
28,5 ± 0,2 В
Максимальний струм вихідного кола
10 А
Термокомпенсація Uрег
-10 ± 2 мВ/°С
Тривала перенапруга
60 В
Максимально допустимі імпульсні перенапруги в складі генератора при коефіцієнті заповнення не більше 10%
-
при тривалості імпульсу не більше 500 мс
72 В
-
при тривалості імпульсу не більше 10 мс
100 В
Максимальний струм у лінії "IGN"
10 мА
Максимальний сумарний струм у лініях "IGN" та "B+" (запалювання увімкнено без обертання генератора)
350 мА

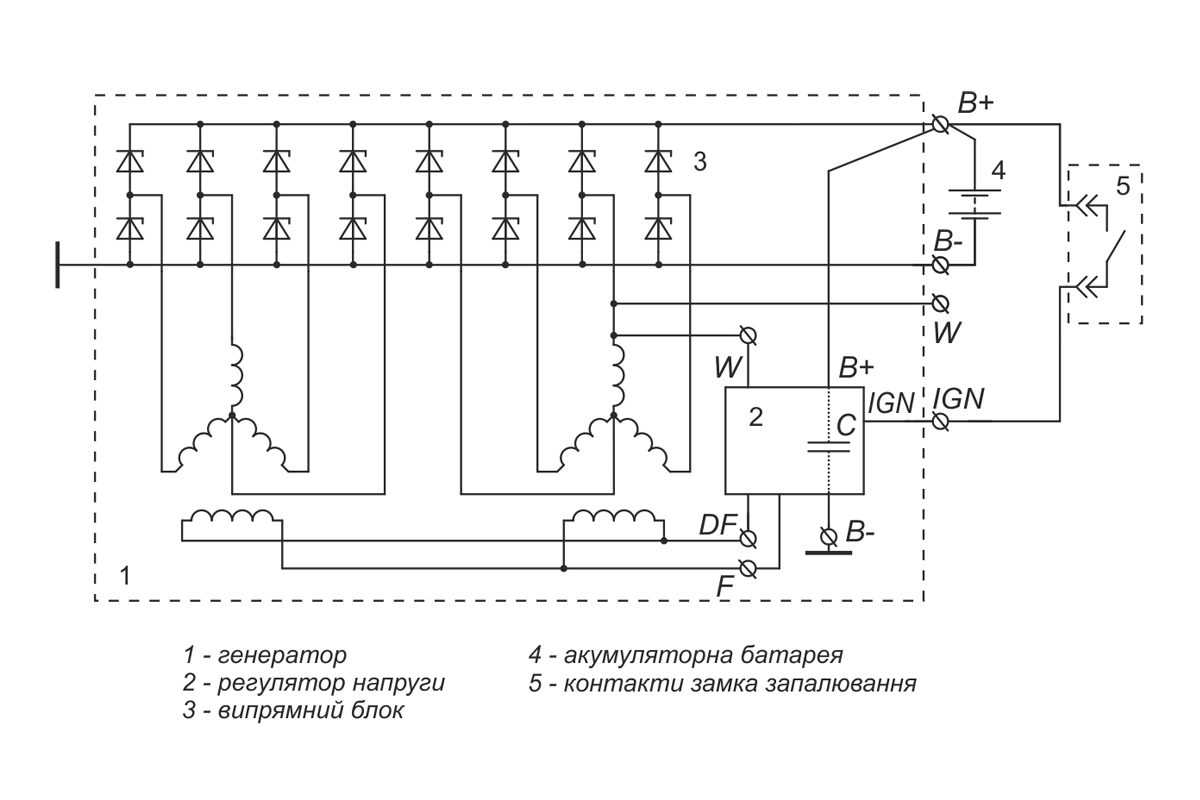

Схема включення у складі генераторної установки:

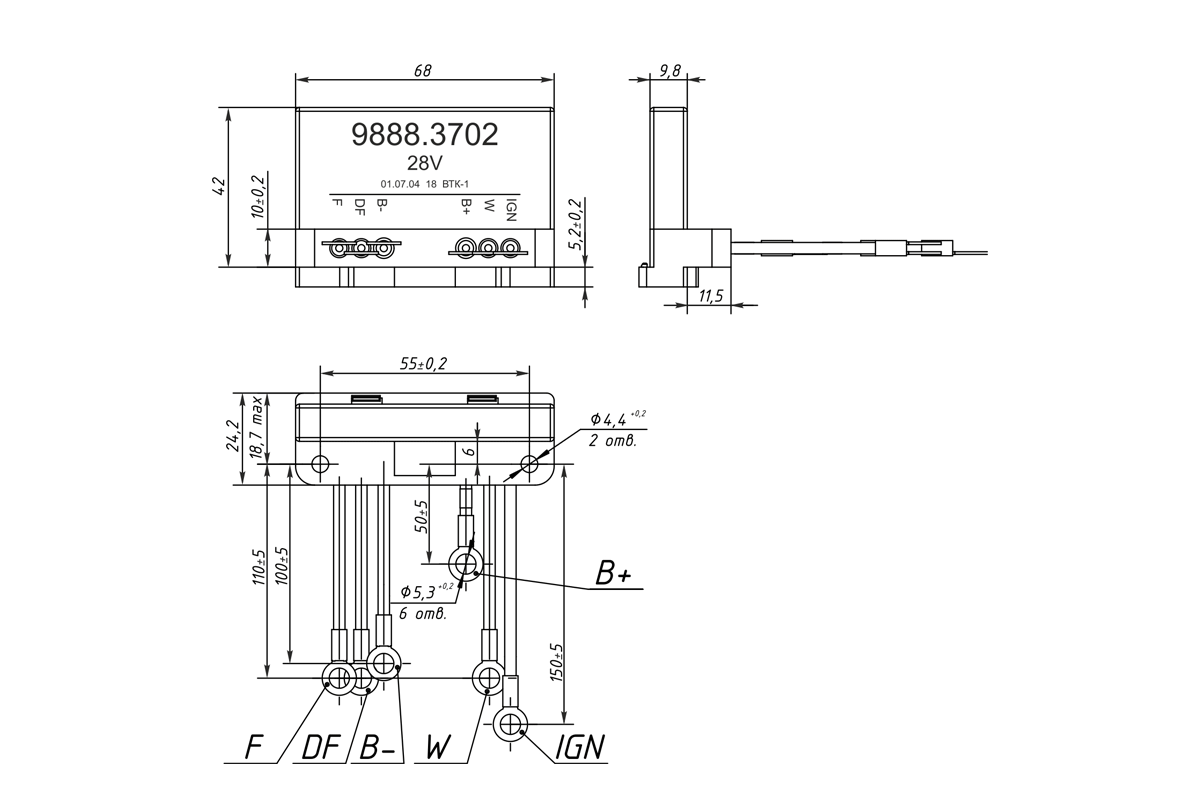

Габаритне креслення:

Габаритне креслення регулятора напруги 9888.3702
