Загальні відомості:
Комутатор електронний 90.3734 призначений для роботи в безконтактних системах запалювання автомобілів ГАЗ, ЗИЛ та інших з магнітоелектричним датчиком, з котушкою запалювання типа Б116 без добавочного резистора або будь-якими іншими з аналогічними параметрами.
Робота з вимкненою акумуляторною батареєю або з її несправністю не допускається.
Комутатор електронний 90.3734 має підвищений робочий температурний діапазон. Надійність та відповідність технічним умовам гарантується при температурі радіатора комутатора до 115°С.
Робочий режим комутатора – S1 за ДСТУ ГОСТ 3940.
Комутатор встановлюється на передбачене йому місце в автомобілі за допомогою штатних кріпильних деталей. Для надійної роботи комутатора та виконання вимог безпеки необхідно забезпечити надійний контакт між радіатором комутатора та корпусом автомобіля.
Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.
Технічні дані:
| Діапазон робочих температур |
від 40°С до +100°С
|
| Номінальна напруга живлення |
12 В
|
| Допустимі межі напруги живлення |
6 - 18 В
|
| Діапазон безперебійного іскроутворення колінчастого валу 4-тактного 4-циліндрового двигуна |
20 - 7000 об/хв
|
| Струм комутації |
6,5 ± 0,3 А
|
| Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин при частоті іскроутворення понад 200 Гц (6000 об/хв колінчастого валу 4-тактного 4-циліндрового двигуна) |
25 В
|
| Максимально допустимі імпульсні перенапруги позитивної та негативної полярності |
160 В
|

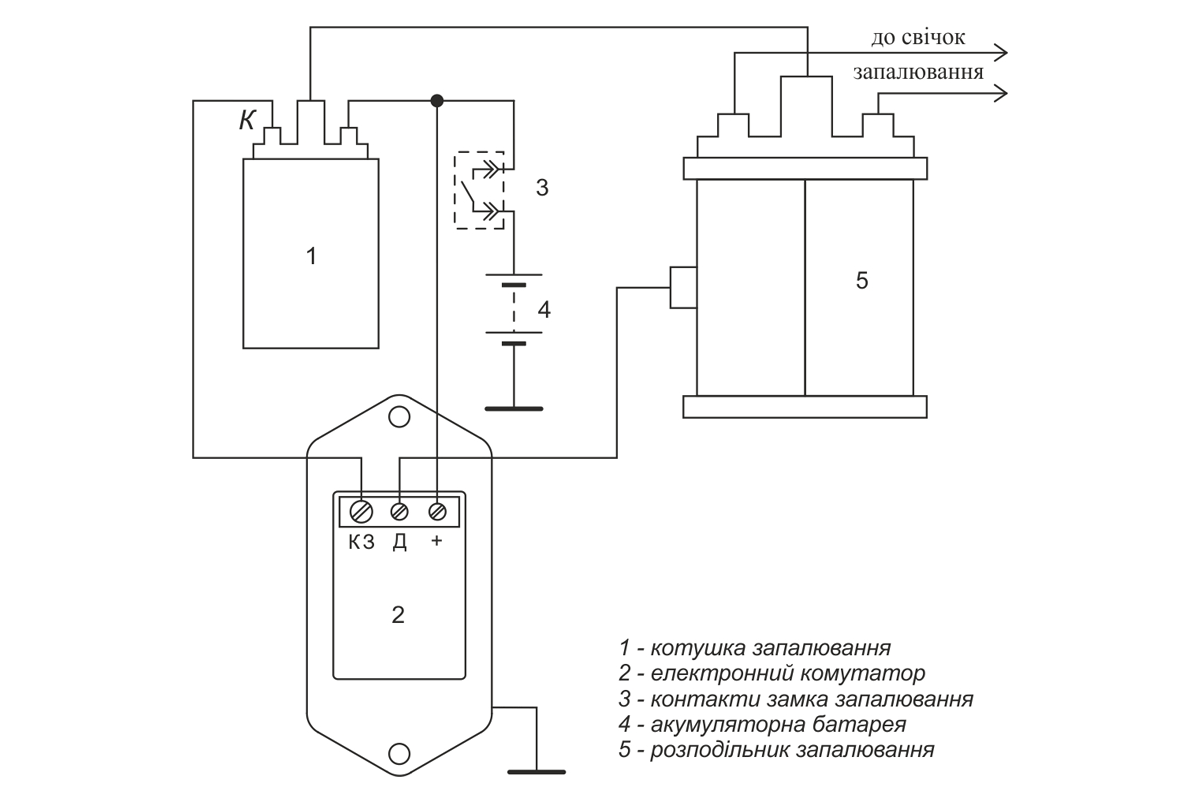

Схема включення в складі системи запалювання:
Габаритне креслення:
