РЕГУЛЯТОРИ НАПРУГИ 9333.3702-04, 9333.3702-04 вик.11, 9333.3702-04 вик.12

Загальні відомості:

Регулятори напруги 9333.3702-04, 9333.3702-04 вик.11, 9333.3702-04 вик.12 призначені для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування: автомобілі ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 з генератором 9402.3701-03; ВАЗ-2123 “Chevrolet Niva” з генератором 9402-3701-04 та ін.

Регулятори 9333.3702-04, 9333.3702-04 вик.11, 9333.3702-04 вик.12 забезпечують повне відключення обмотки збудження генератора від бортової мережі, що підвищує надійність та безпека системи електропостачання автомобіля.

Регулятори напруги 9333.3702-04, 9333.3702-04 вик.11, 9333.3702-04 вик.12 володіють функцією індикації пониженої та підвищеної напруги бортової мережі автомобіля, а також низької фазної напруги генератора. Індикація здійснюється світінням штатного індикатора контролю заряду акумуляторної батареї. Вироби забезпечують виконання функції плавного наростання струму навантаження. Регулятори напруги мають також функцію захисту від короткого замикання в індикаторному колі.

Контроль та регулювання напруги проводиться безпосередньо на вихідній клемі генератора - за таким принципом будуються всі схеми електропостачання сучасних іноземних автомобілів найвищого класу.

У своєму складі регулятори мають конденсатор подавлення завад.

Регулятори випускаються у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За рівнем захисту від проникнення сторонніх тіл та води вироби відповідають виконанню IP67 за ДСТУ EN 60529. Робочий режим регуляторів – тривалий S1 по ДСТУ ГОСТ 3940.

Регулятори встановлюються безпосередньо на генераторах, де передбачено встановлення регуляторів 9333.3702-04, 9333.3702-04 вик.11, 9333.3702-04 вик.12 за допомогою штатних гвинтів. Також можливе встановлення регуляторів даного типу замість регуляторів напруги 7931.3702И4, 844.3702, 845.3702, 9444.3702 з демонтажем штатного конденсатора

Гарантійний термін експлуатації – 3 роки з дати введення в експлуатацію або з дня продажу в роздрібній торговій мережі. Гарантійні зобов'язання виробника чинні протягом чотирьох років з дати випуску виробів. Дата виготовлення нанесена на корпусах виробів.

Технічні дані:

Діапазон робочих температур
від -45°С до +110°С
Напруга регулювання з при t°=(25 ± 2)°С та навантаженні генератора 5 А
14,5 ± 0,1 В
Напруга регулювання з при t°=(25 ± 2)°С в діапазоні навантаження генератора від 5 А до 0,9 ·
14,5 ± 0,15 В
Максимальний струм вихідного кола
8,0 А
Термокомпенсація Uрег
-7,0 ± 1,5 мВ/°С
Залишкова напруга на виході "DF": максимальна / типова
0,06 / 0,05 В
Поріг спрацьовування індикації низької фазної напруги
3,75 - 7,25 В
Поріг спрацьовування індикації пониженої напруги
10,9 - 11,6 В
Поріг спрацьовування індикації підвищеної напруги
16,15 - 17,15 В
Максимально допустима тривала дія підвищеної напруги живлення
18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751
200 В

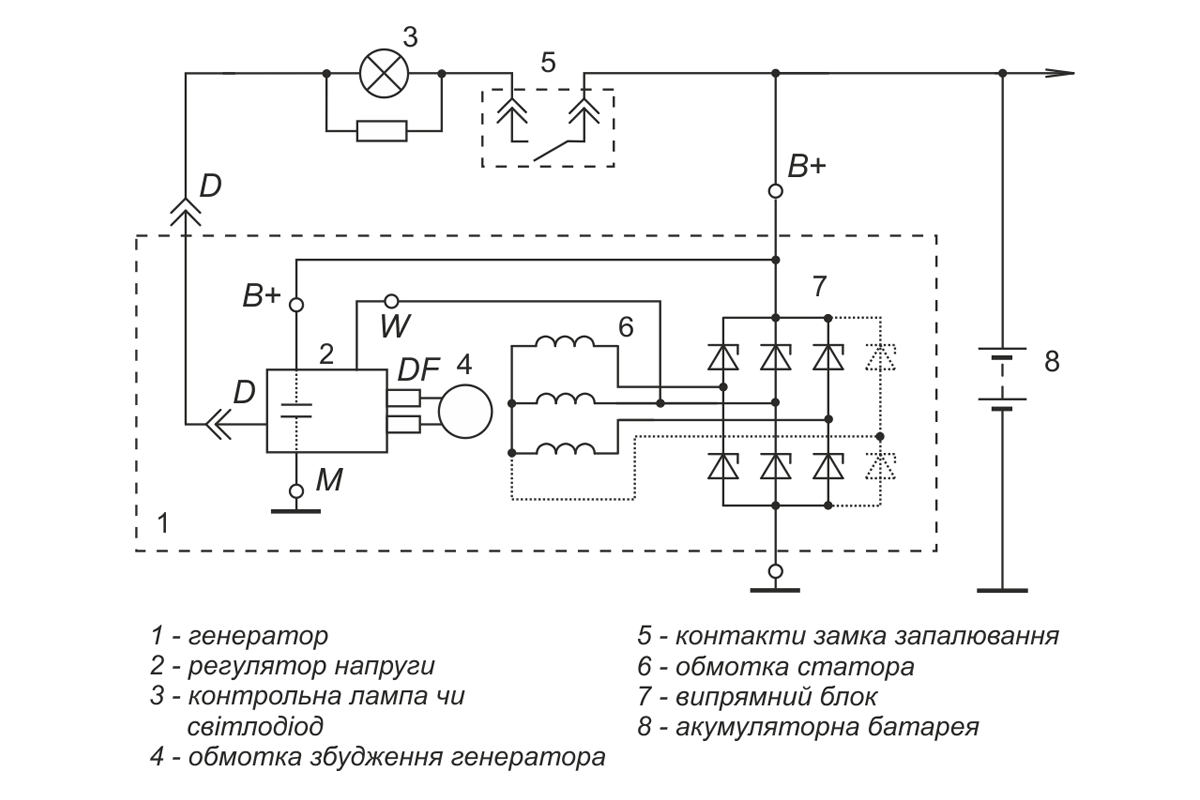

Схема включення у складі генераторної установки:

Габаритне креслення:

Габаритне креслення регулятора напруги 9333.3702-04

Схема електрична принципова:

Схема електрична принципова регулятора напруги 9333.3702-04
