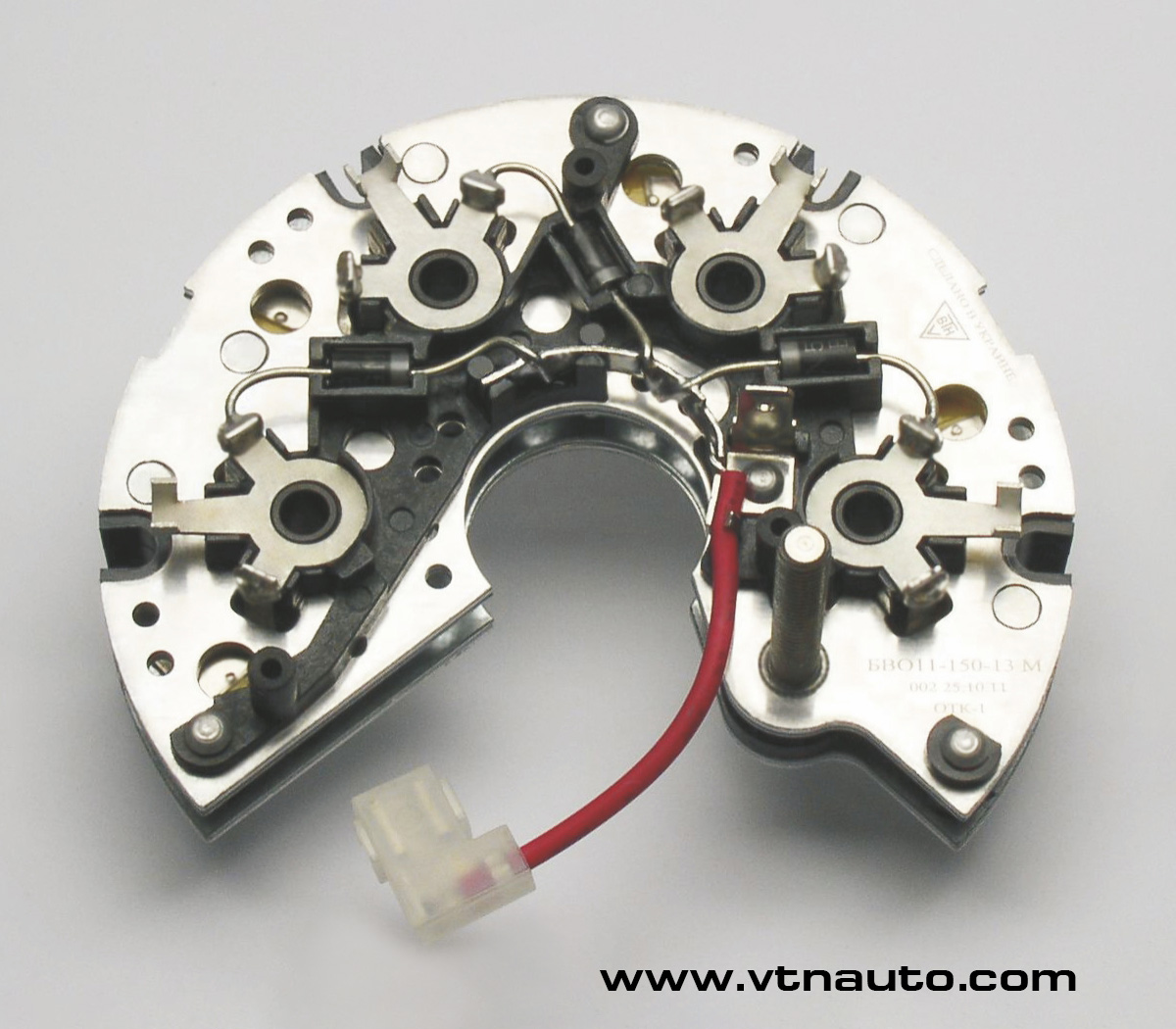

БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВО11-150-13М

Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-13М предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и др. с генераторами 977.3701, А125/1001/-14V-105A, А125/1001/-14V-125A; “Daewoo Sens” и др. с генератором 97S.3701.

Блок выпрямительно-ограничительный БВО11-150-13М выпускается с впресcованным выходным болтом М6.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока – S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО3-105-06, , БВО11-150-13 или БВО11-150-13М, при помощи штатных крепежных элементов. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение
14 В
Максимальный выпрямленный ток
не менее 150 А
Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100 А
не более 1,08 В
Напряжение ограничения диодов силового выпрямителя
20 - 24 В
Количество диодов силового выпрямителя
8 шт.
Количество диодов дополнительного выпрямителя
3 шт.
Способ присоединения обмоток статора генератора
пайка
Впресcованный выходной болт
М6

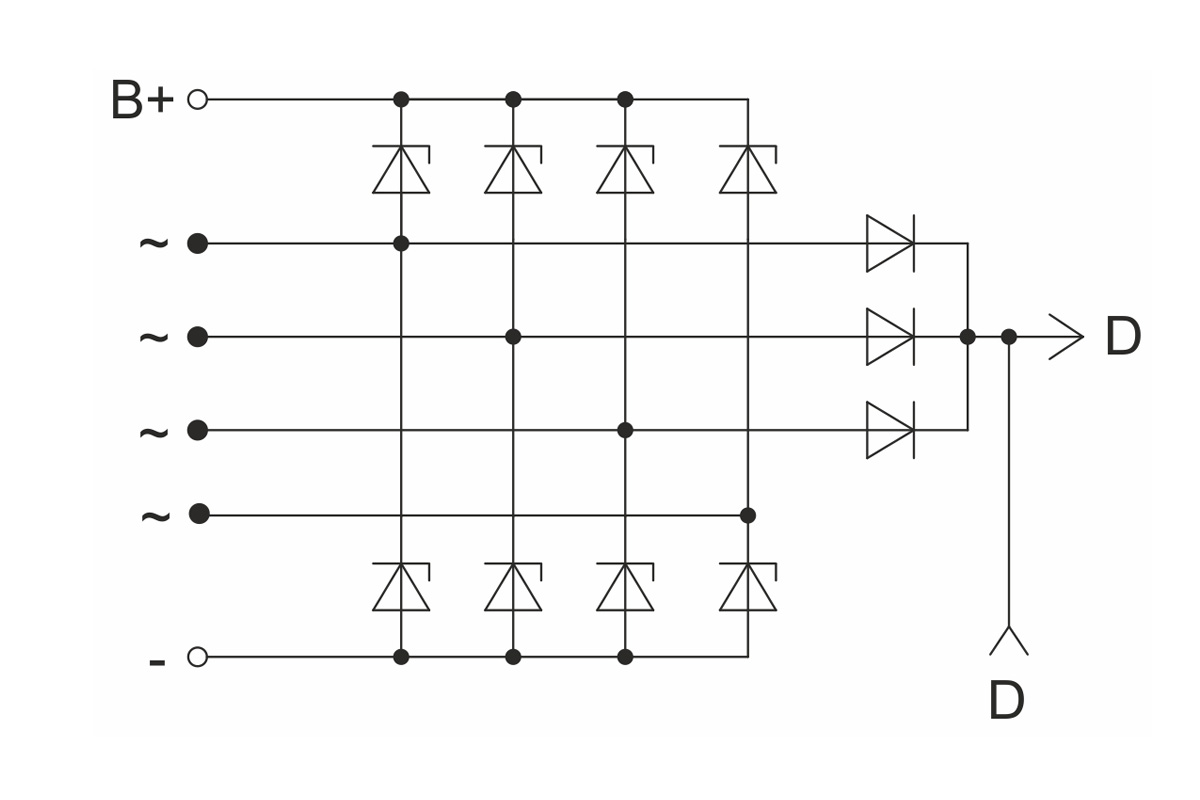

Схема блока выпрямительно-ограничительного:

Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-13М
