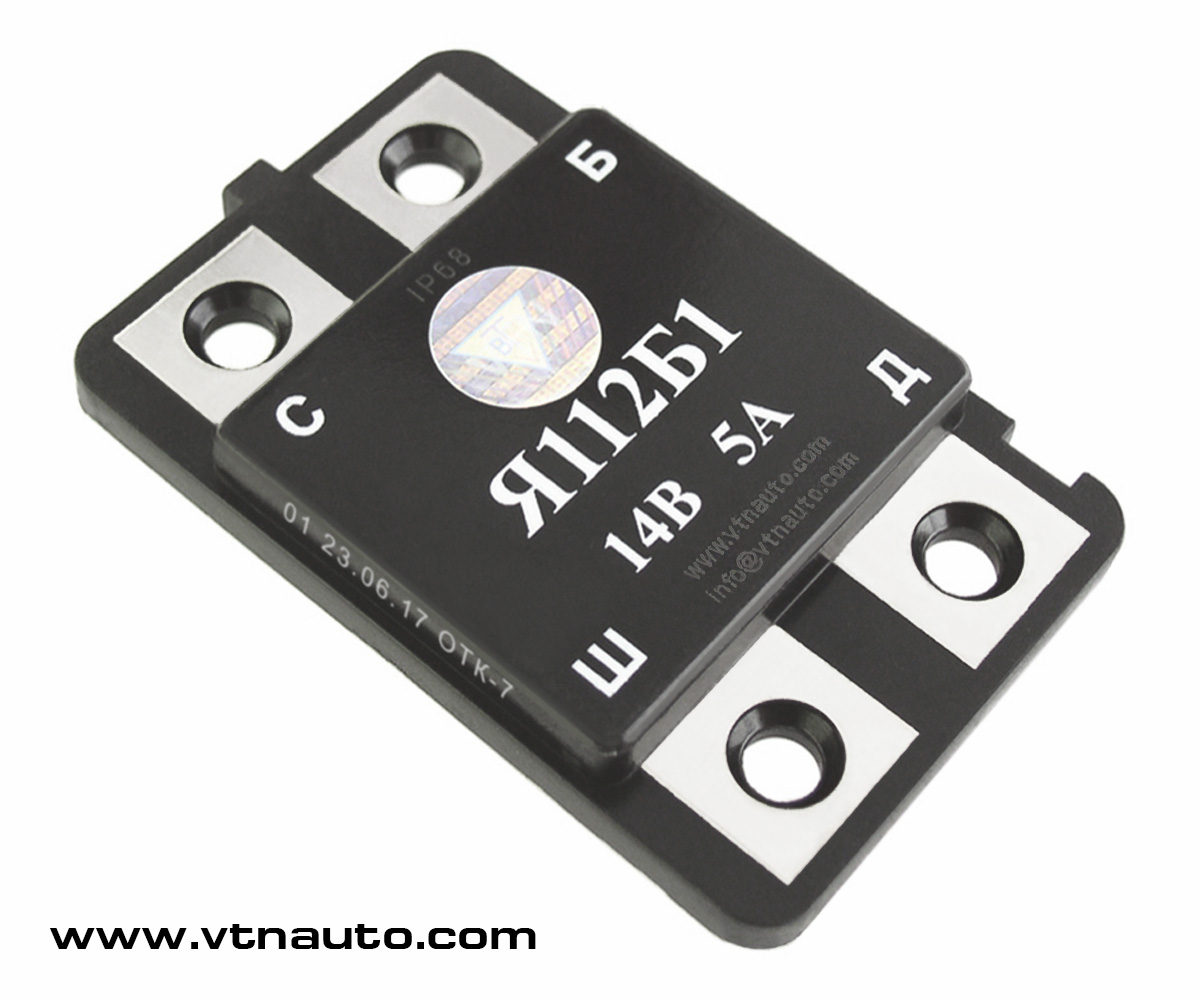

РЕГУЛЯТОР НАПРЯЖЕНИЯ Я112Б1

Общие сведения:

Регулятор напряжения Я112Б1 предназначен для поддержания напряжения бортовой сети транспортного средства в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: трактора ДТ-75, ТДТ-55 и др. с генератором 46.3701 и его модификациями, а также трактора МТЗ, комбайны “Енисей”, “Колос”, “Нива”, “Сибиряк”, СК-6 и др. с генератором 96.3701, его модификациями и др.

Допускается длительная эксплуатация без аккумуляторной батареи. Специально для этого режима имеет улучшенные параметры самовозбуждения. Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200°С. Регулятор Я112Б1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора – S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я112Б или Я112Б1 при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "З"
14,0 ± 0,15 В
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "Л"
13,8 ± 0,1 В
Напряжение регулирования с в диапазоне нагрузки генератора от 3 А до 0,9 · в режиме "З"
14,0 ± 0,2 В
Напряжение регулирования с в диапазоне нагрузки генератора от 3 А до 0,9 · в режиме "Л"
13,8 ± 0,2 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-3,0 ± 1,5 мВ/°С
Остаточное напряжение на выходе "Ш", типовое
0,12 В
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
не менее 120 А

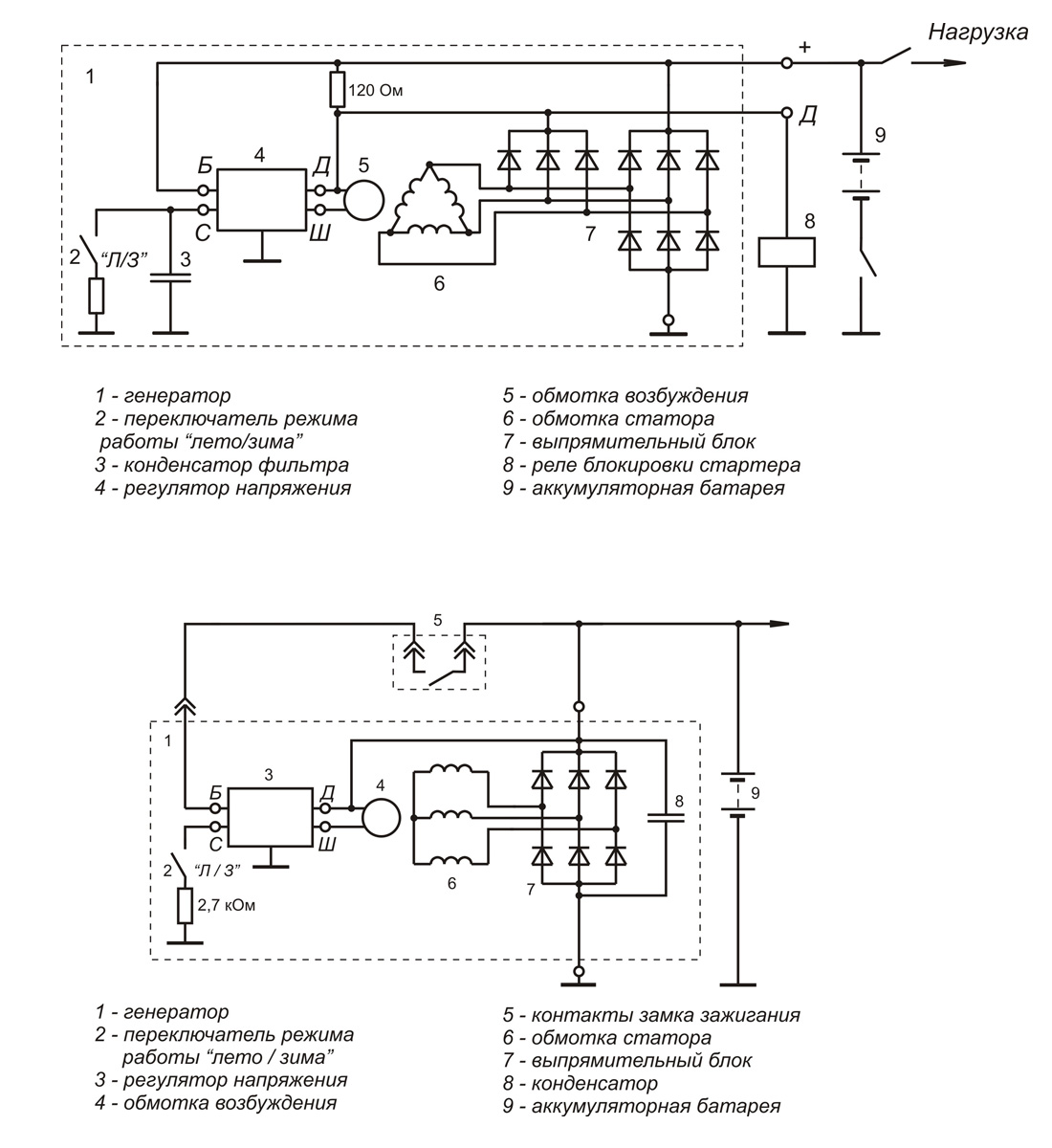

Схема включения в составе генераторной установки:

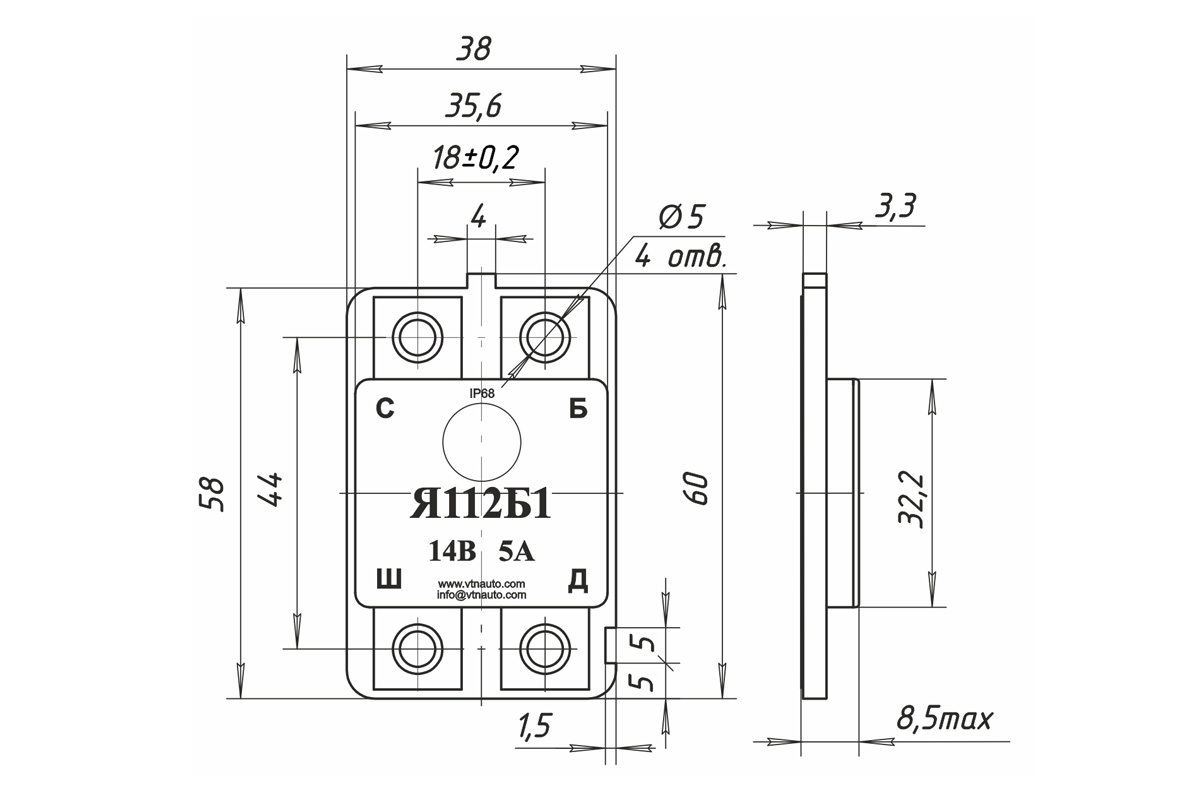

Габаритный чертеж:

Габаритный чертеж регулятора напряжения Я112Б1
