Регулятор напряжения Я112В1И2

Общие сведения:

Регулятор напряжения Я112В1И2 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автобусы ПАЗ с генератором 4201.3771.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды Я112В1И2 соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200°С. Регулятор Я112В1И2 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора – S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я112В12 или Я112В1 при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -45°С до +100°С
Номинальное напряжение регулирования
14,2 В
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А
14,2 ± 0,1 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3 А до 0,9 ·
14,2 ± 0,2 В
Максимальный ток выходной цепи
5 А
Термокомпенсация напряжения регулирования,
-3,0 ± 1,5 мВ/°С
Остаточное напряжение на выходе "Ш", типовое
0,2 В
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
не менее 120 А

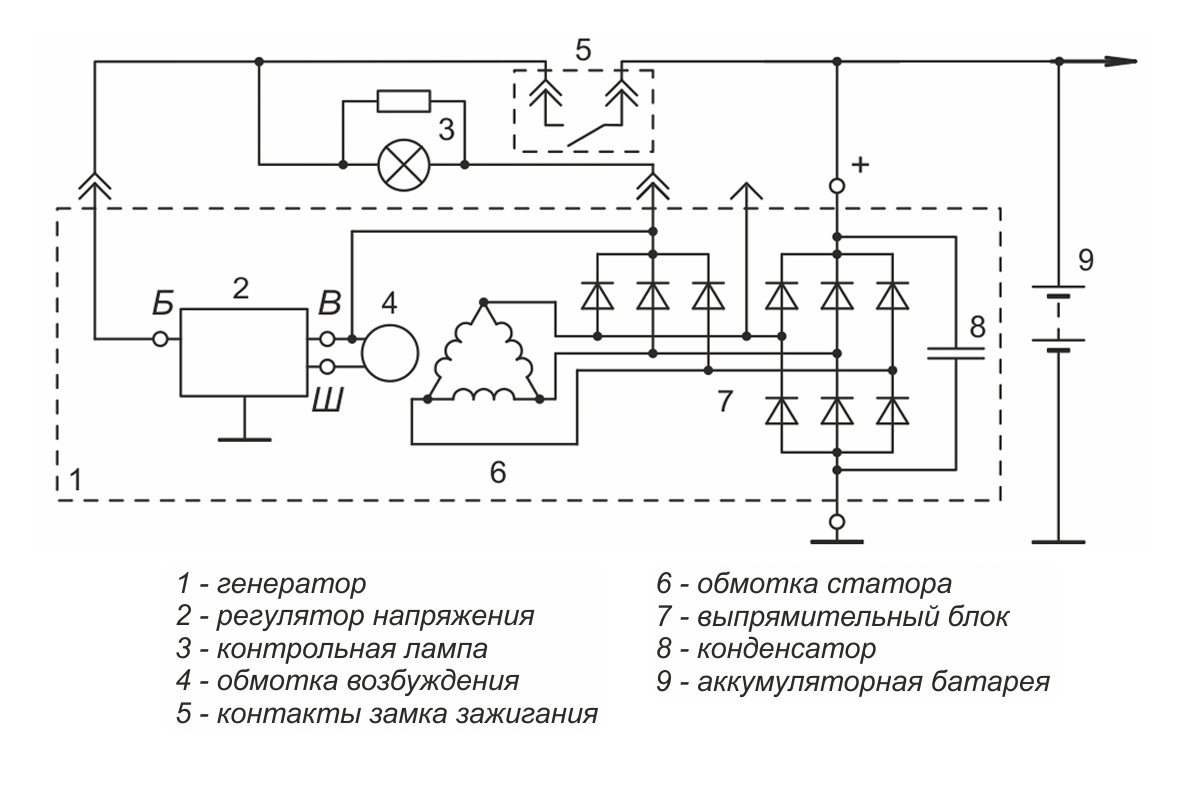

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж регулятора напряжения Я112В1И2
