РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ 9432.3702, 9432.3702-01, 9432.3702-02

Общие сведения:

Регуляторы напряжения 9432.3702, 9432.3702-01, 9432.3702-02 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: серийно на автомобили “Daewoo Lanos” 1.4i, "Daewoo Sens", “Славута”, “Таврия” 2004-2009 г.в. с генератором 97T.3701. Возможно применение регулятора в составе других генераторов с аналогичной схемой включения и выпрямительным блоком ограничительного типа.

Регулятор напряжения 9432.3702-02 предназначен для работы в комплекте с “кальциевыми” и др. аккумуляторными батареями, требующими повышенное напряжение заряда.

Регулятор напряжения 9432.3702 обладает функцией индикации повышенного напряжения бортовой сети автомобиля. Индикация осуществляются миганием штатного индикатора контроля заряда аккумуляторной батареи на приборной панели.

Благодаря применению мощного современного полевого транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP68 по ГОСТ 14254. Рабочий режим регуляторов – S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов 9432.3702 или 9432.3702-01, при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделий.

Технические данные:

9432.3702
9432.3702-01
9432.3702-02
Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А
14,1 ± 0,1 В
14,4 ± 0,1 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3 А до 0,9 ·
14,1 ± 0,2 В
14,4 ± 0,2 В
Максимальный ток выходной цепи: стандартное исполнение
5 А
Термокомпенсация Uрег
-4,5 ± 1,5 мВ/°С
Остаточное напряжение на выходе "DF": максимальное / типовое
0,06 / 0,05 В
Порог срабатывания индикации повышенного напряжения
15,0 - 15,15 В
-
-
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
200 В

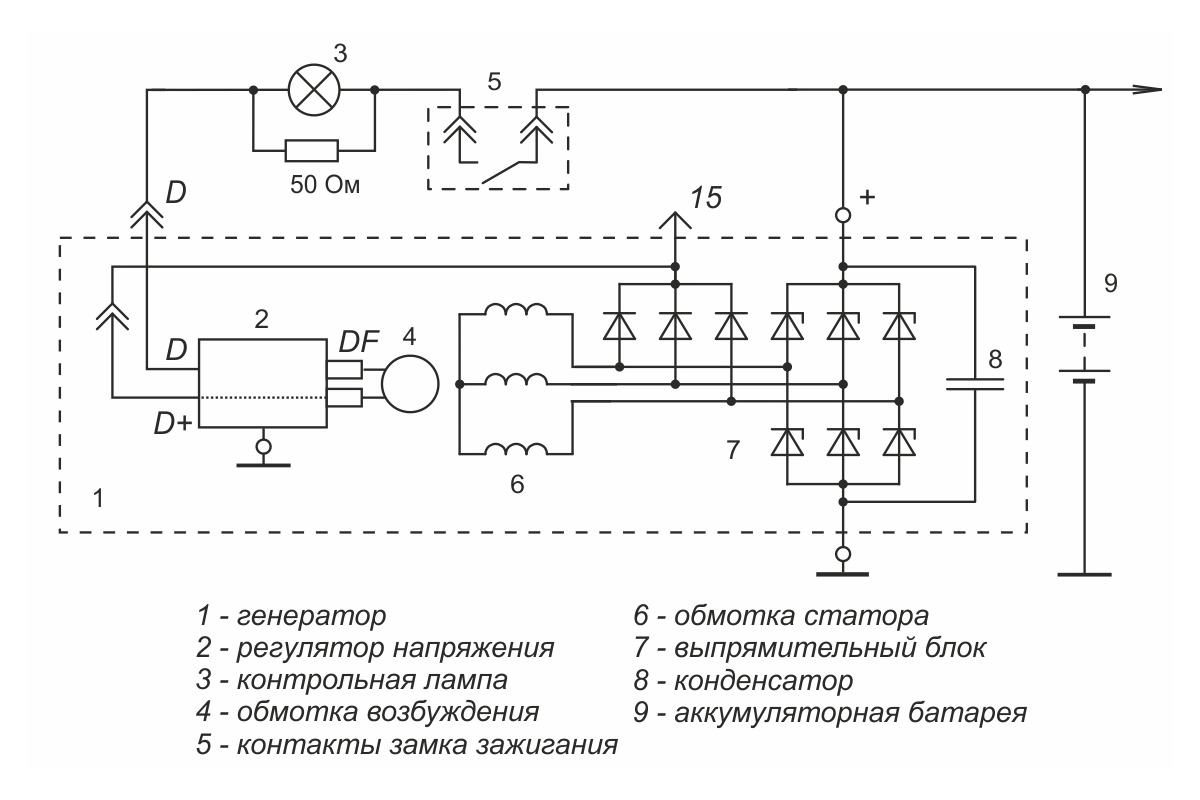

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж регуляторов напряжения 9432.3702, 9432.3702-01, 9432.3702-02
