РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЕ9333.3702-24, 9333.3702-25, 9333.3702-25 исп.12

Общие сведения:

Многофункциональные регуляторы напряжения (МРН) 9333.3702-24, 9333.3702-25, 9333.3702-25 исп.12 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили МАЗ с дв. ЯМЗ-656, ЯМЗ-658, ЯМЗ-530, ЯМЗ-7511, с генераторами А125/24/-28V-90А, 3252.3771, 3252.3771-10, 3252.3771-50, 3272.3771, 4242.3771, 4242-03.3771.

Регуляторы напряжения 9333.3702-24, 9333.3702-25, 9333.3702-25 исп.12 обладают функцией индикации пониженного и повышенного напряжений бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляется свечением штатного индикатора контроля заряда аккумуляторной батареи. Изделия обеспечивают выполнение функции плавного нарастания тока нагрузки. Регуляторы напряжения обладают также функцией защиты от короткого замыкания в индикаторной цепи.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора – по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Контроль запуска генератора, а также контроль частоты вращения его вала производится непосредственно на одной из выходных силовых обмоток. В своем составе регулятор имеет помехоподавительный конденсатор.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP67 по ГОСТ 14254. Рабочий режим регуляторов – продолжительный S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов 9333.3702-24, 9333.3702-25, 9333.3702-25 исп.12, при помощи штатных винтов. Также возможна установка регулятора данного типа вместо регуляторов напряжения 3252.3702, 7941.3702В3, с демонтажом штатного конденсатора.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

9333.3702-24
9333.3702-25
9333.3702-25
исп.12
Диапазон рабочих температур
от -45°С до +110°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А
28,8 ± 0,3 В
28,6 ± 0,3 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5 А до 0,9 ·
28,3 - 28,8 В
28,1 - 28,6 В
Максимальный ток выходной цепи: стандартное исполнение / по согласованию с производителем
5 / 8 А
Термокомпенсация Uрег
-10,0 ± 2,0 мВ/°С
Остаточное напряжение на выходе “DF”: максимальное / типовое
0,24 / 0,2 В
Порог срабатывания индикации низкого фазного напряжения
7,0 - 17,0 В
Порог срабатывания индикации пониженного напряжения питания
21,8 - 23,2 В
Порог срабатывания индикации повышеного напряжения питания
31,3 – 32,7 В
Функция ускоренного сброса тока ОВ (для генераторов с повышенной токоотдачей)
-
+
+
Максимально допустимое длительное воздействие повышенного напряжения питания
36 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
50 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
200 В

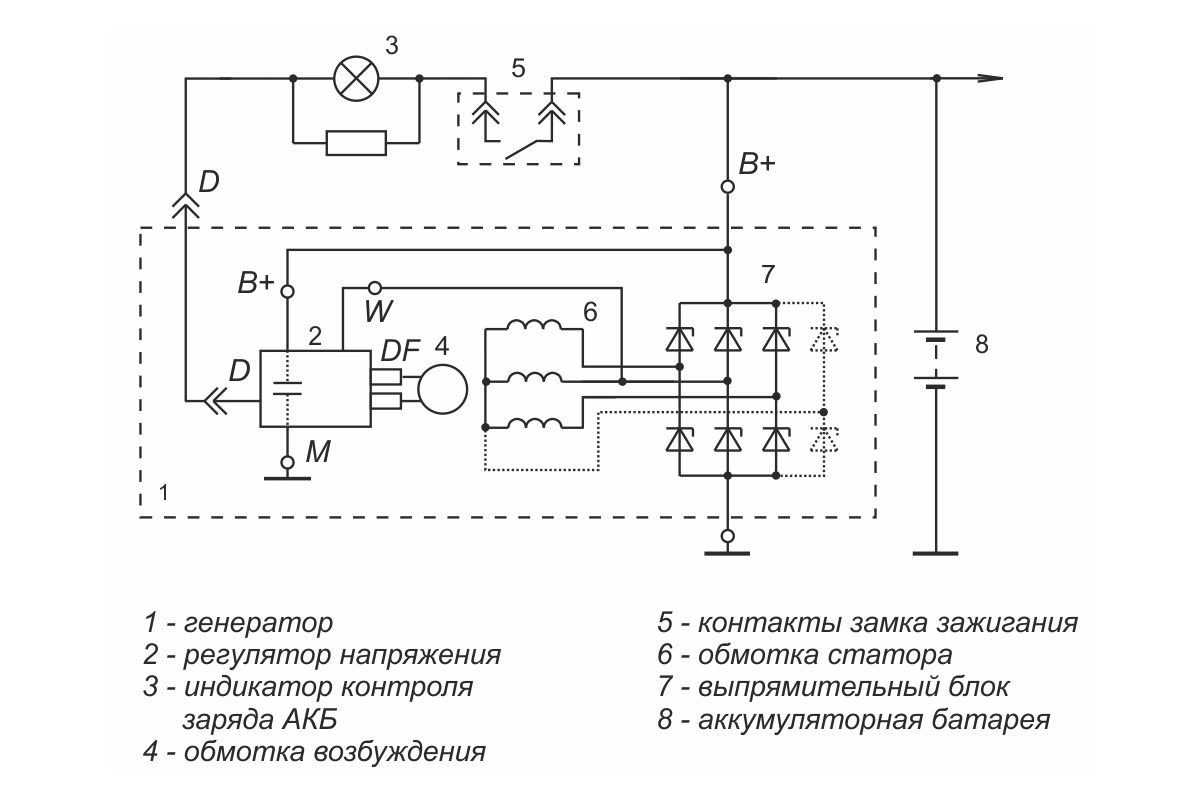

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж регуляторов напряжения 9333.3702-24,25,25 исп.12

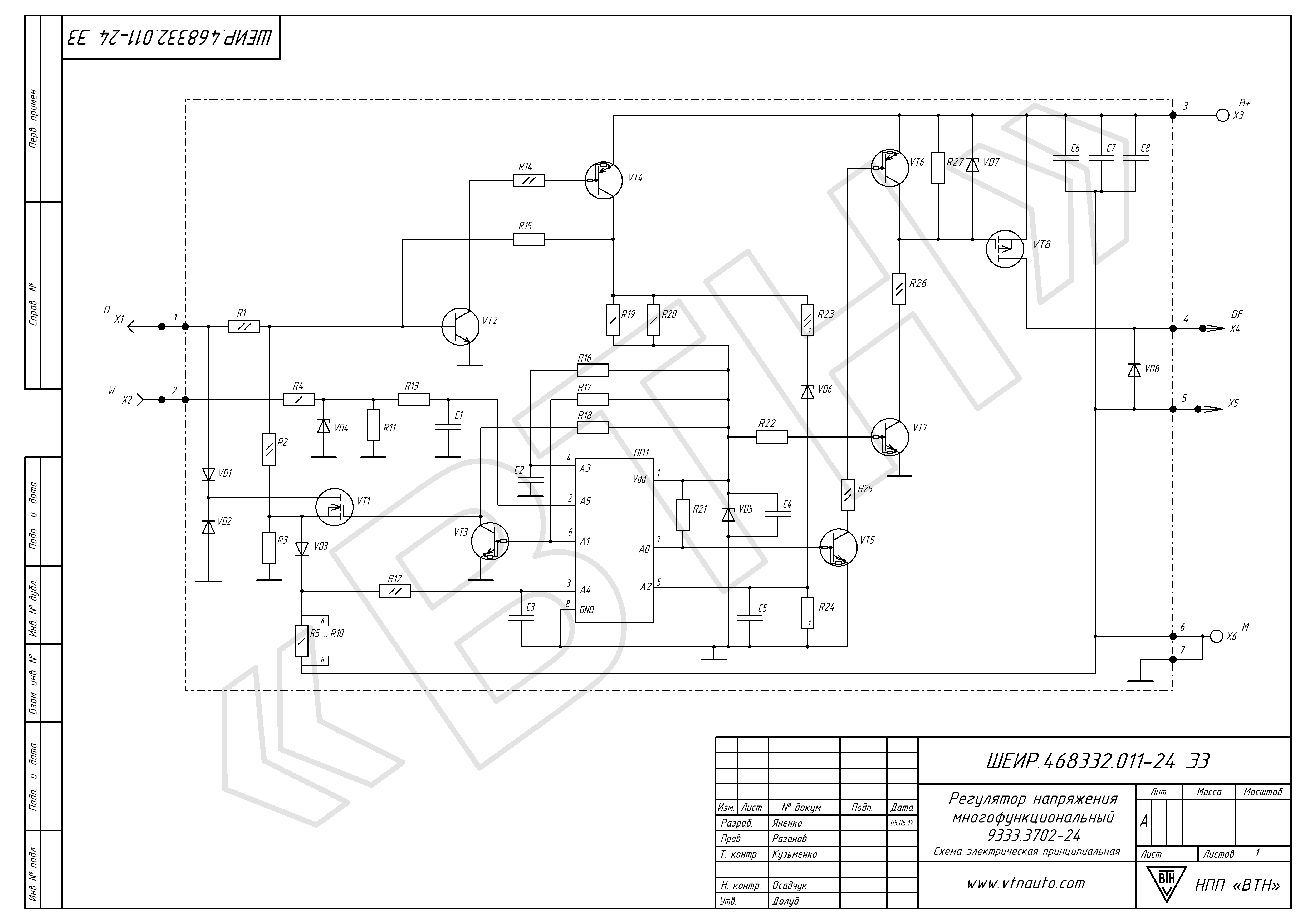

Схема электрическая принципиальная 9333.3702-24:

Схема электрическая принципиальная регулятора 9333.3702-24

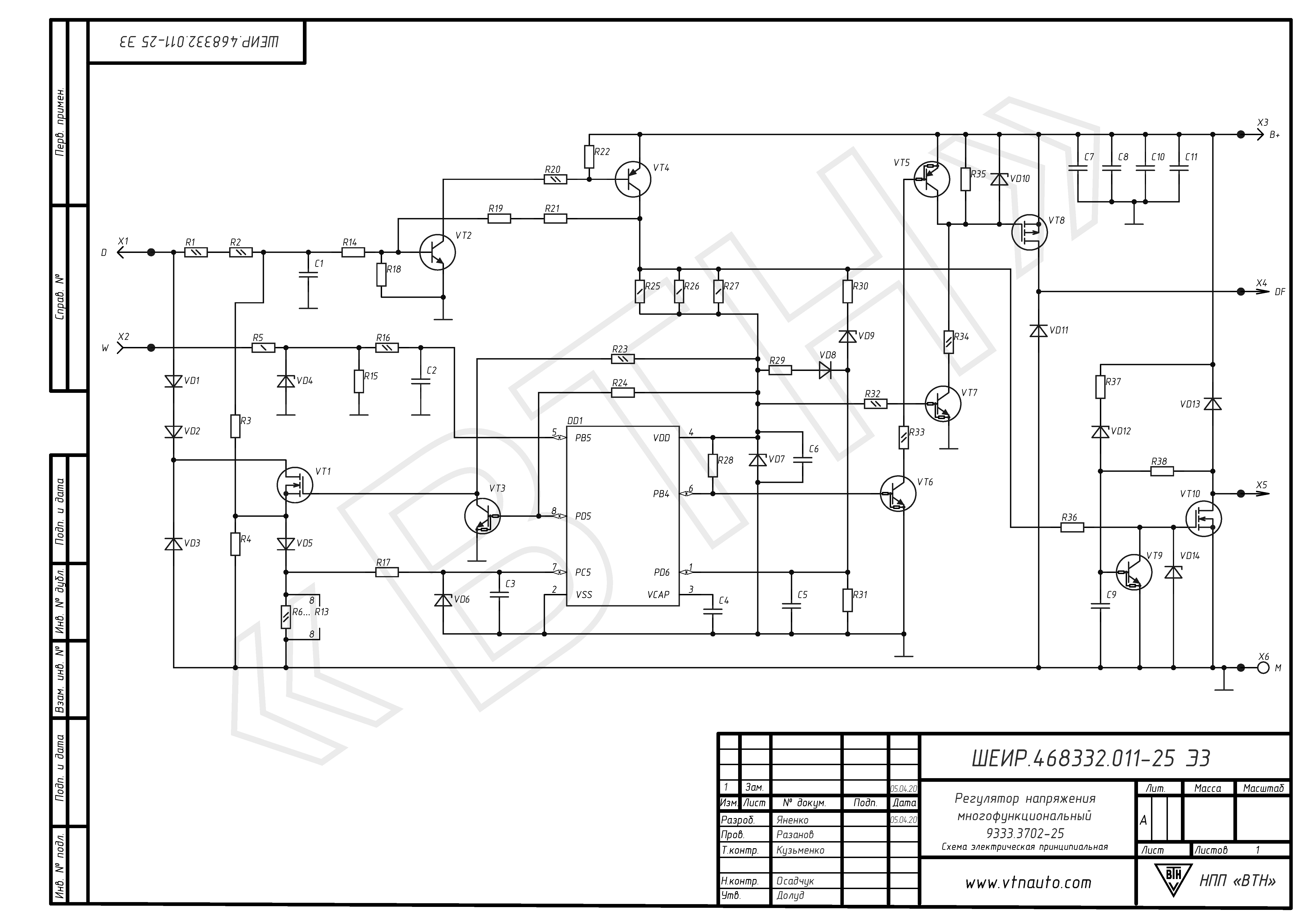

Схема электрическая принципиальная 9333.3702-25:

Схема электрическая принципиальная регулятора 9333.3702-25
