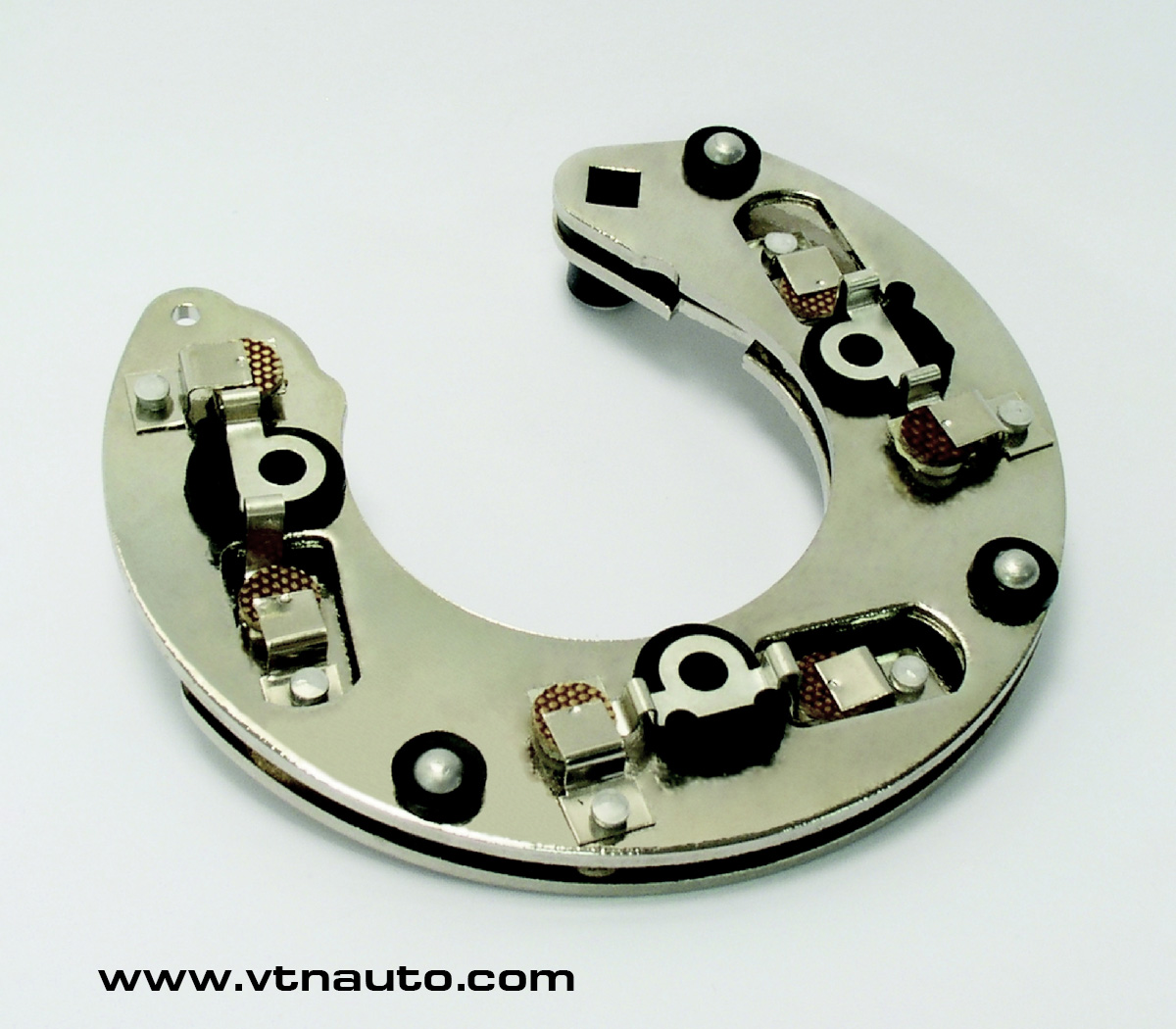

БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВ21-150-14А

Общие сведения:

Блок выпрямительный БВ21-150-14А предназначен для выпрямления трехфазного переменного тока в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-2101, -02, -03, -04, -05, -07, “Таврия” до 91 г.в. и др. с генератором Г221, Г222 или аналогичными.

БВ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока – S1 по ГОСТ 3940.

Блок выпрямительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВ21-150-14А или БПВ56-65-02.А при помощи штатных крепежных элементов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение
14 В
Максимальный выпрямленный ток
не менее 85 А
Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=70 А
1 В
Количество диодов силового выпрямителя
6 шт.
Количество диодов дополнительного выпрямителя
-
Способ присоединения обмоток статора генератора
клемма

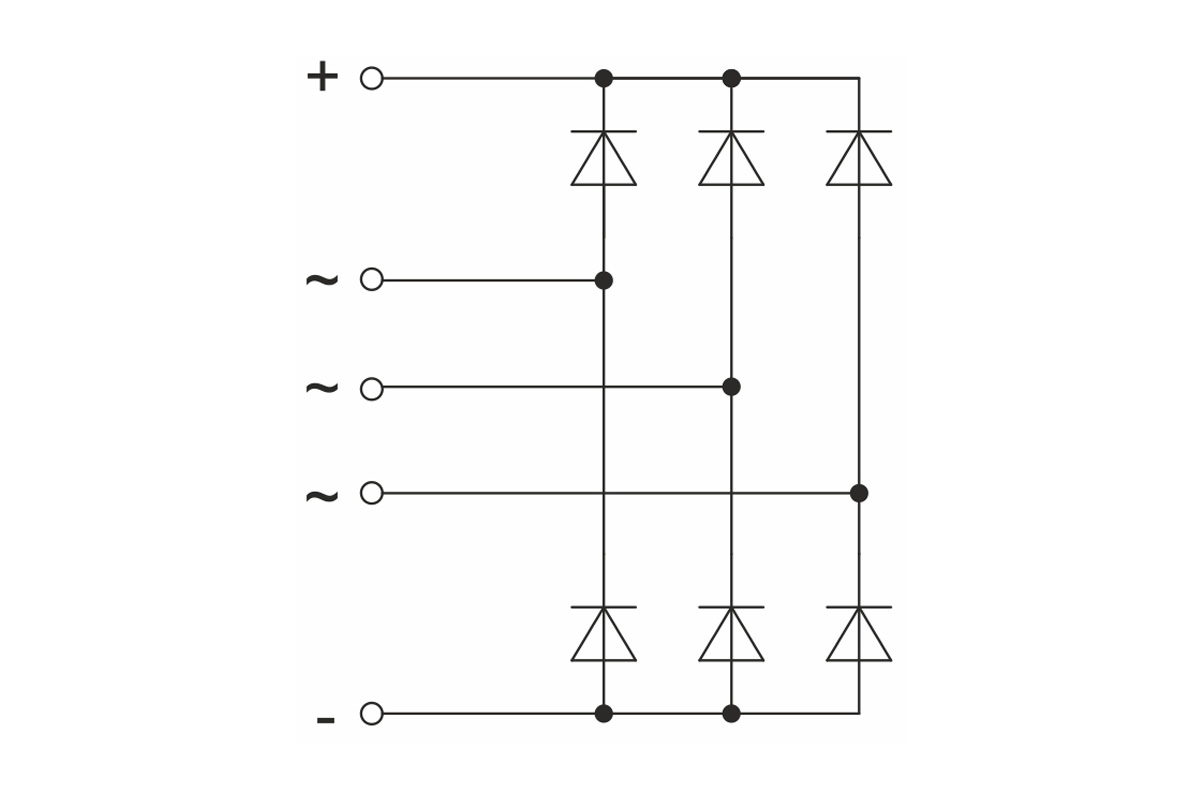

Схема блока выпрямительного:

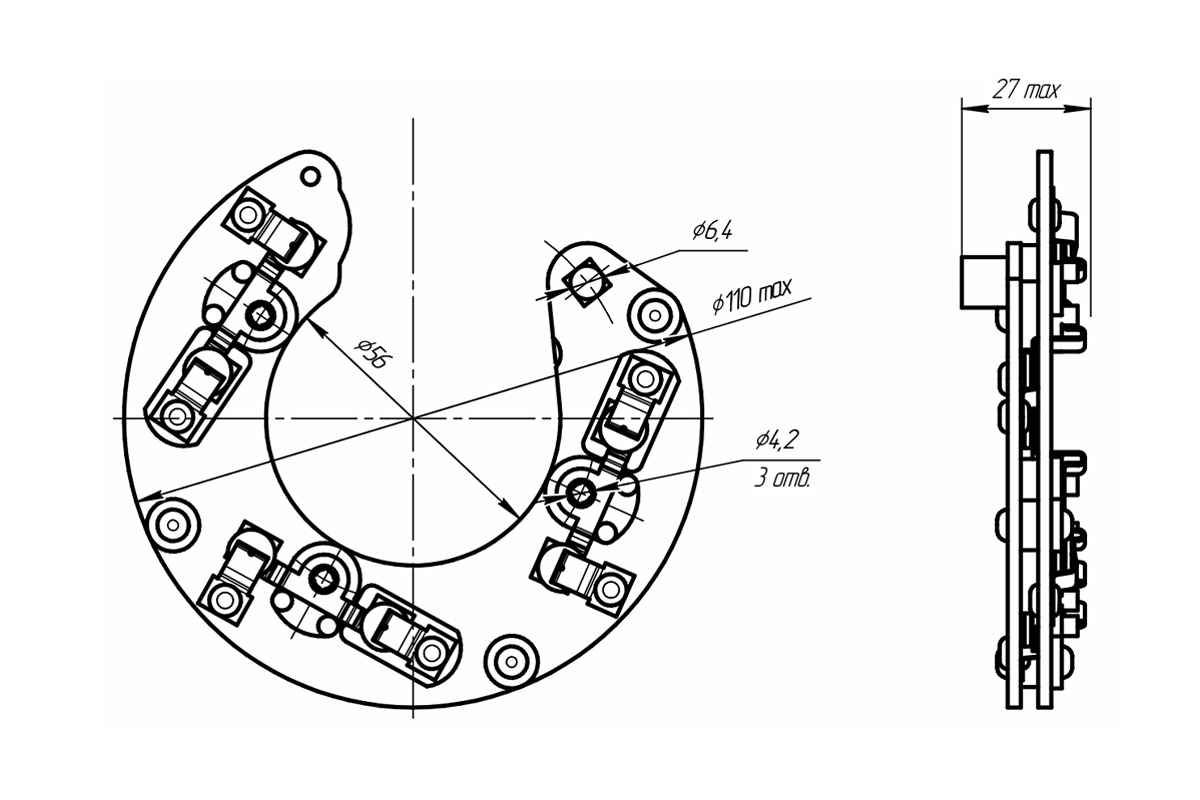

Габаритный чертеж:

Габаритный чертеж блока выпрямительного БВ21-150-14А
