РЕГУЛЯТОР НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЙ 9444.3702

Общие сведения:

Многофункциональный регулятор напряжения (МРН) 9444.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электро- оборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с генератором 9402.3701-03, ВАЗ-2123 “Chevrolet Niva” с генератором 9402.3701-04 и др.

Регулятор 9444.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения автомобиля.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора - по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Дополнительные диоды в схеме включения в составе генераторной установки отсутствуют, контроль запуска генератора, а также контроль его частоты вращения производится непосредственно на одной из выходных силовых обмоток.

Регулятор напряжения 9444.3702 обладает функцией индикации повышенного и пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляются свечением штатного индикатора контроля заряда аккумуляторной батареи на приборной панели.

Изделие выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора – продолжительный S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 7931.3702И4, 844.3702, 845.3702, 9444.3702, 7931.3702-01, при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Диапазон рабочих температур
от -45°С до +110°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А
14,5 ± 0,1 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5 А до 0,9 ·
14,5 ± 0,15 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-6,0 ± 3,0 мВ/°С
Остаточное напряжение на выходе "DF": максимальное / типовое
0,08 / 0,07 В
Порог срабатывания низкого фазного напряжения
3,75 - 7,25 В
Порог срабатывания индикации пониженного напряжения
10,9 - 11,6 В
Порог срабатывания индикации повышенного напряжения
16,15 - 17,15 В
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора
200 В

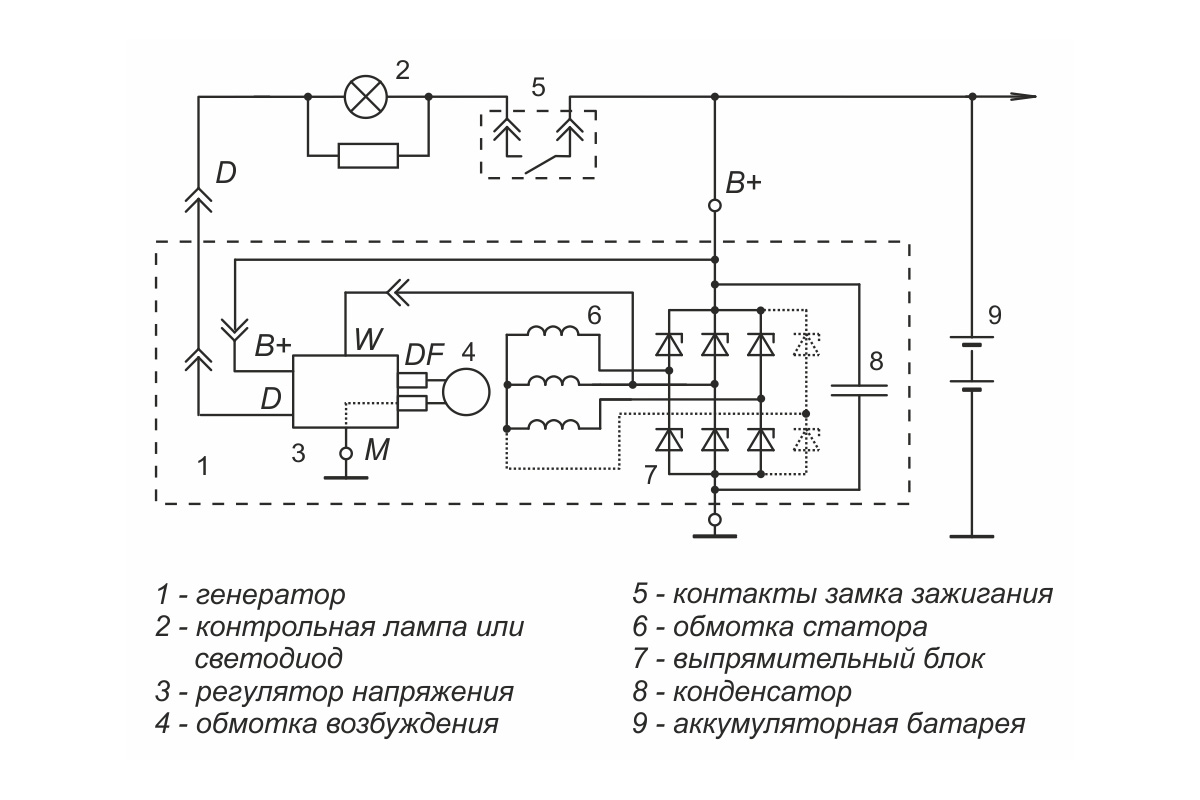

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж МРН 9444.3702

Схема электрическая принципиальная:

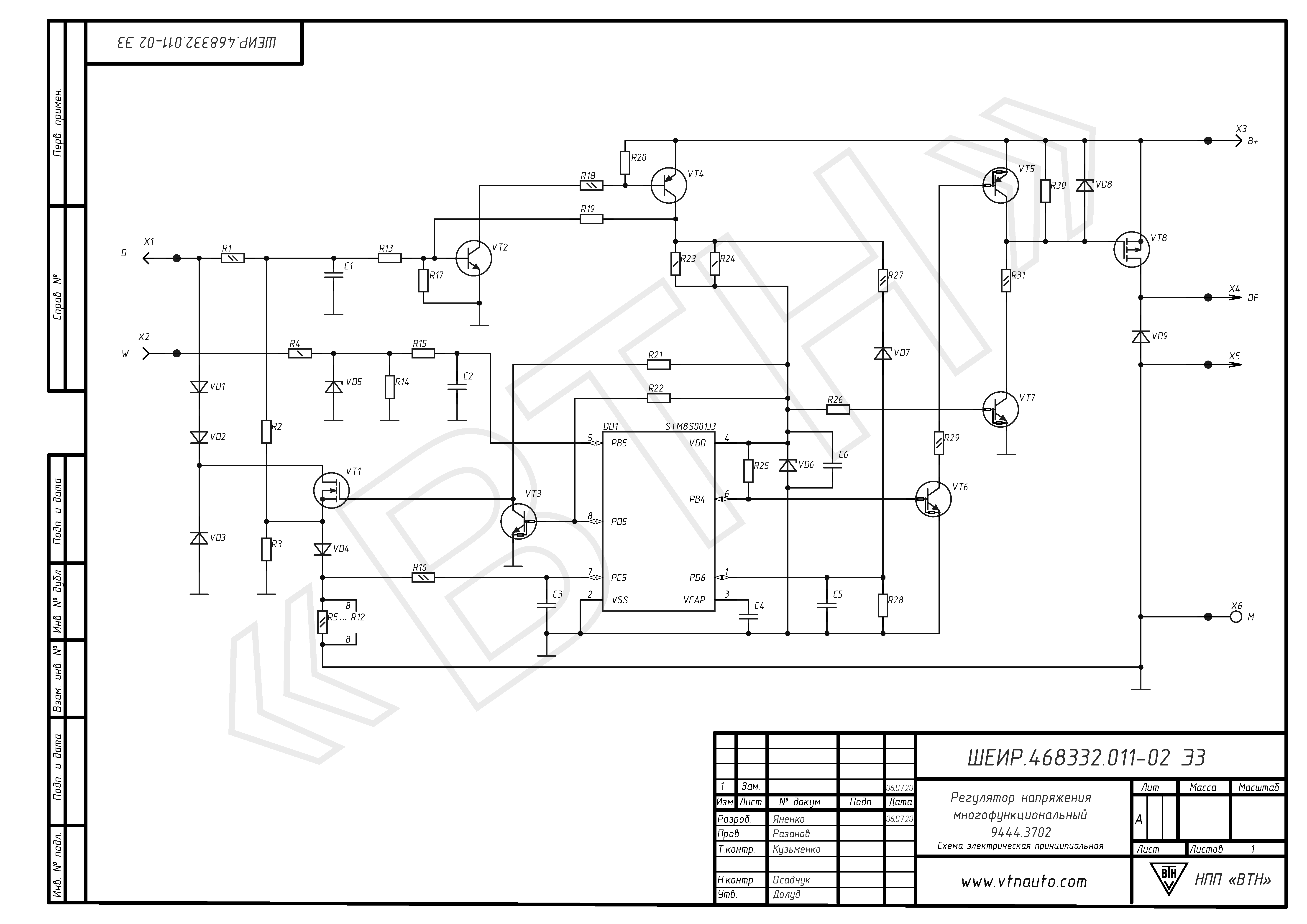

Схема электрическая принципиальная регулятора 9444.3702
