РЕГУЛЯТОР НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЙ 4542.3771.060

Общие сведения:

Многофункциональный регулятор напряжения (МРН) 4542.3771.060 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили КАМАЗ (Евро-2, Евро-3) с генератором 4542.3771 и модификации.

Регулятор напряжения 4542.3771.060 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения.

Индикация повышенного и пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора осуществляется свечением штатного индикатора контроля заряда аккумуляторной батареи на приборной панели. Регулятор напряжения 4542.3771.060 обладает функцией плавного нарастания тока нагрузки, а также функцией защиты от короткого замыкания в индикаторной цепи.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора – по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Контроль запуска генератора, а также контроль частоты вращения его вала производится непосредственно на одной из выходных силовых обмоток. В своем составе регулятор имеет помехоподавительный конденсатор.

Регулятор напряжения 4542.3771.060 выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора – продолжительный номинальный S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 4542.3771.060 при помощи штатных крепежных элементов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Диапазон рабочих температур
от -50°С до +110°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А
28,5 ± 0,15 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5 А до 0,9 ·
28,05 - 28,65 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-10 ± 2 мВ/°С
Максимальное остаточное напряжение на выходе "DF"
0,2 В
Порог срабатывания индикации низкого фазного напряжения
14,5 - 17,5 В
Порог срабатывания индикации пониженного напряжения
21,8 - 23,2 В
Порог срабатывания индикации повышенного напряжения
31,3 - 32,7 В
Максимально допустимое длительное воздействие повышенного напряжения питания
36 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора
200 В

Схема включения в составе генераторной установки:

Габаритный чертеж:

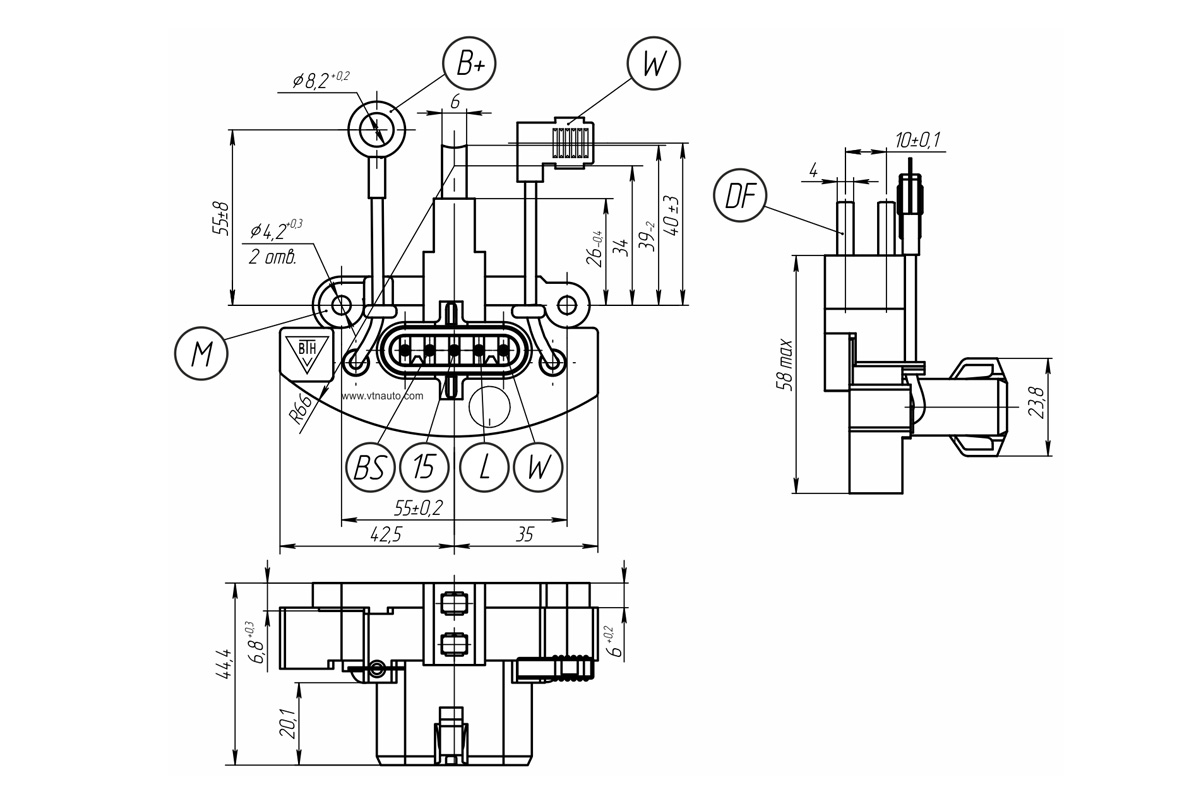

Габаритный чертеж МРН 4542.3771.060

Схема электрическая принципиальная:

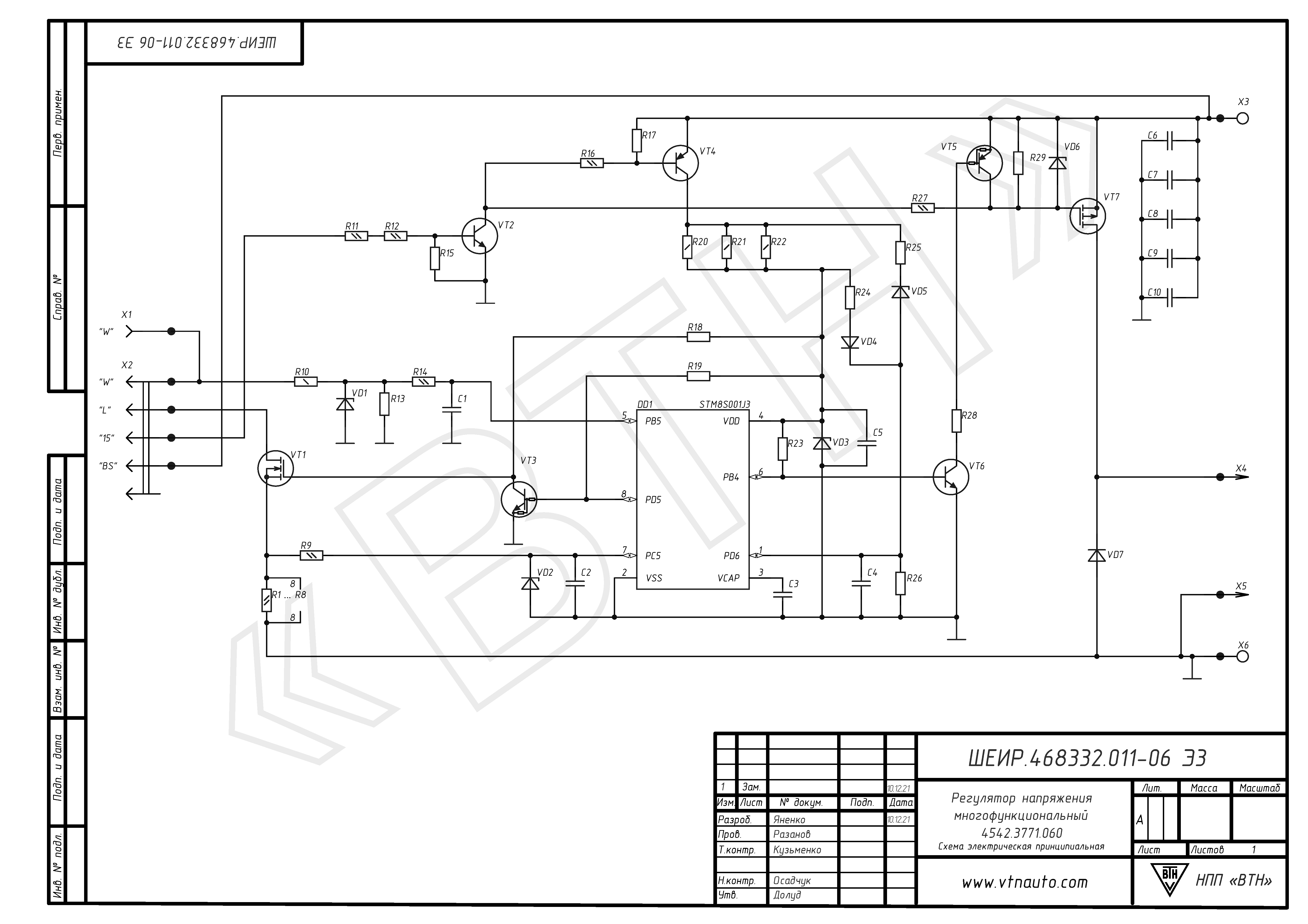

Схема электрическая принципиальная регулятора 4542.3771.060
