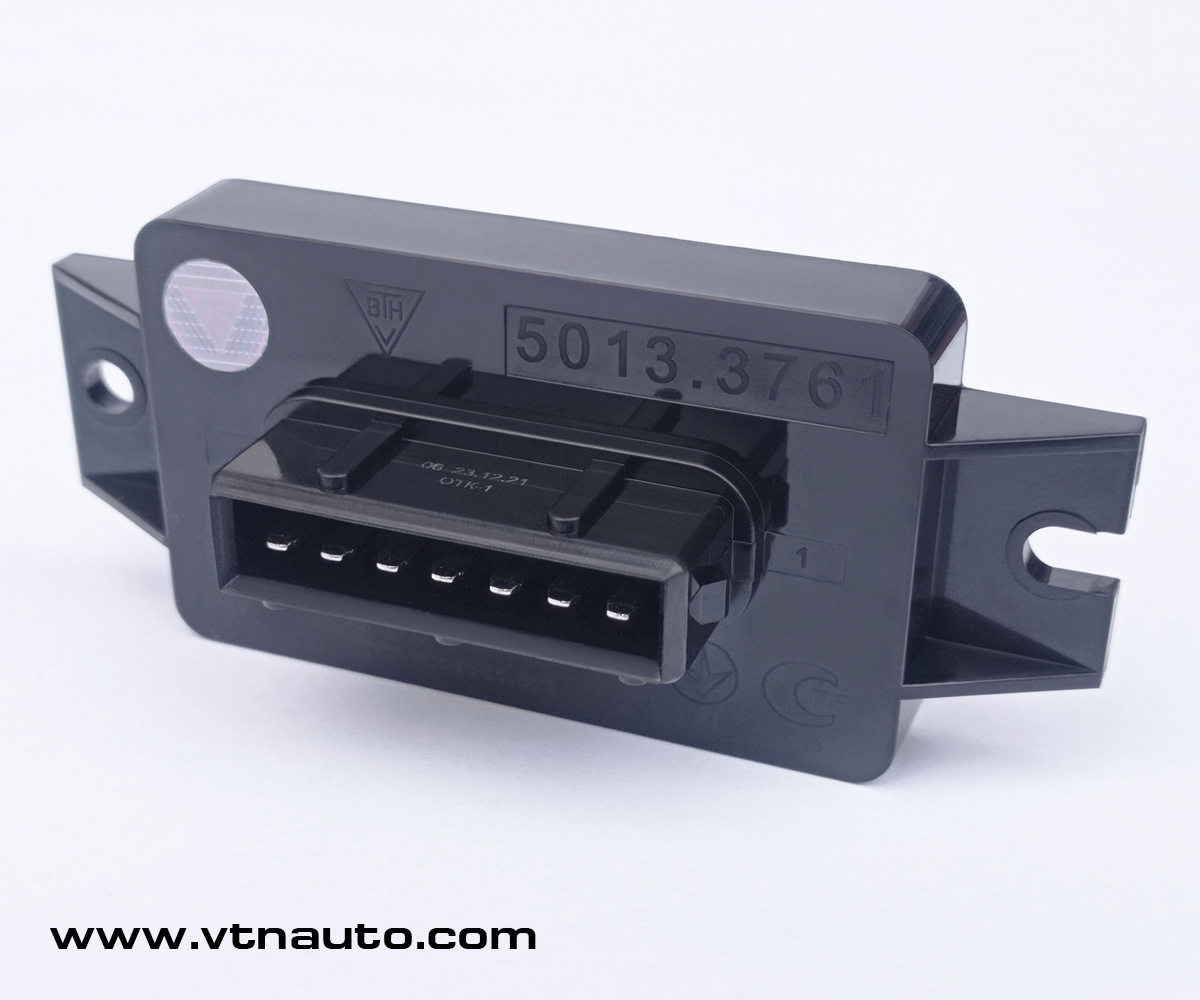

БЛОК УПРАВЛЕНИЯ ЭПХХ 5013.3761

Общие сведения:

Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.

Блок управления ЭПХХ 5013.3761 обеспечивает:
- 
управление электромагнитным клапаном экономайзера принудительного холостого хода;
- 
защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля;
- 
защиту от понижения сопротивления цепи клапана ЭПХХ.

Блок управления ЭПХХ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 – продолжительный, номинальный S1.

Блок 5013.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение питания
12 В
Допустимые пределы напряжения питания
6 - 18 В
Максимальный ток коммутации
1,0 ± 0,2 А
Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя
-
соответствующая включению клапана ЭПХХ
1709 ± 85,5 об/мин
(56,9 ± 2,85 Гц)
-
соответствующая выключению клапана ЭПХХ
1900 ± 96 об/мин
(63,3 ± 3,2 Гц)
Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис)
не менее
191 об/мин
(6,37 Гц)
Максимально допустимое воздействие повышенного напряжения питания до 5 минут
25 В
Максимально допустимые перенапряжения положительной и отрицательной полярности
160 В

Схема включения:

Габаритный чертеж:

Габаритный чертеж блока 5013.3761

Схема электрическая принципиальная:

Схема электрическая принципиальная 5013.3761
