РЕГУЛЯТОР НАПРЯЖЕНИЯ Я120М1

Общие сведения:

Регулятор напряжения Я120М1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: МАЗ, КАМАЗ и др. с генераторами Г273, 21.3771 и их модификациями.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200°С. Регулятор Я120М1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля.

Рабочий режим регулятора – S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "З"
28,0 ± 0,3 В
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "Л"
27,6 ± 0,2 В
Напряжение регулирования с в диапазоне нагрузки генератора от 3 А до 0,9 · в режиме "З"
28,0 ± 0,4 В
Напряжение регулирования с в диапазоне нагрузки генератора от 3 А до 0,9 · в режиме "Л"
27,6 ± 0,4 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-6,0 ± 3,0 мВ/°С
Остаточное напряжение на выходе "Ш", типовое
0,12 В
Максимально допустимое длительное воздействие повышенного напряжения питания
36 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
50 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751, в составе генератора
230 В

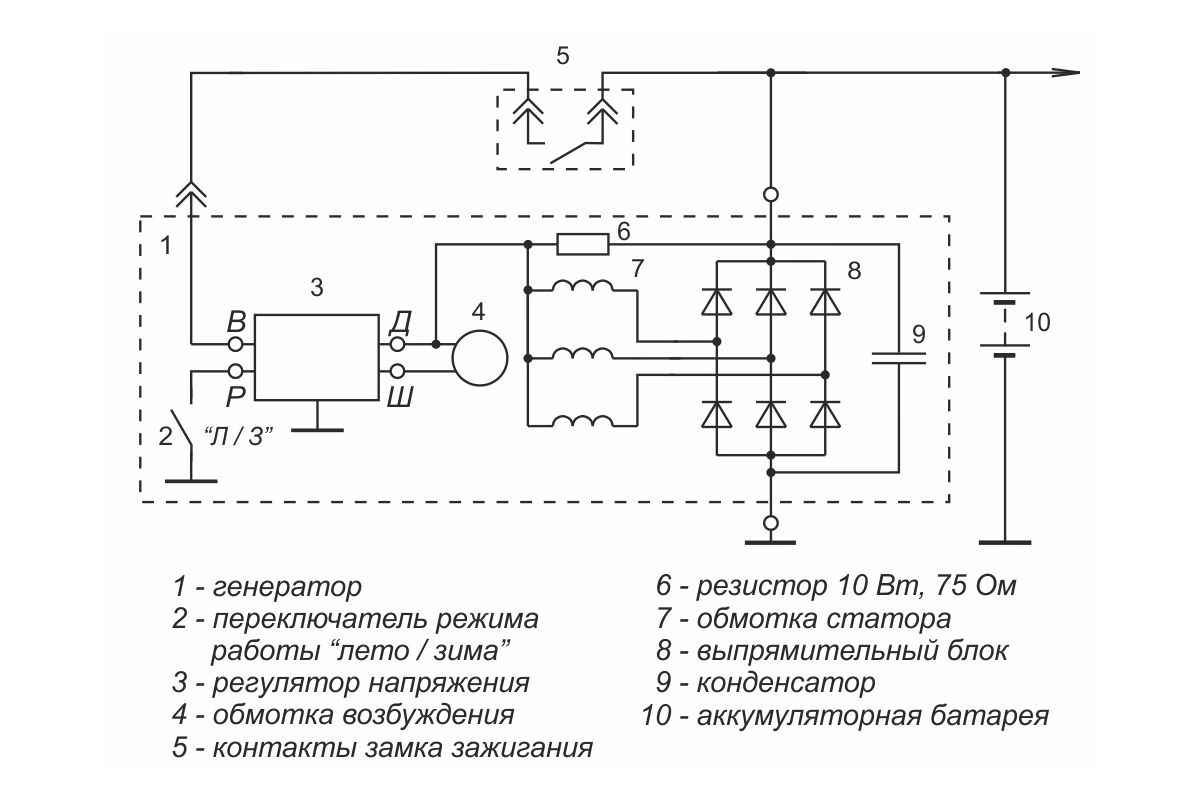

Схема включения в составе генераторной установки:

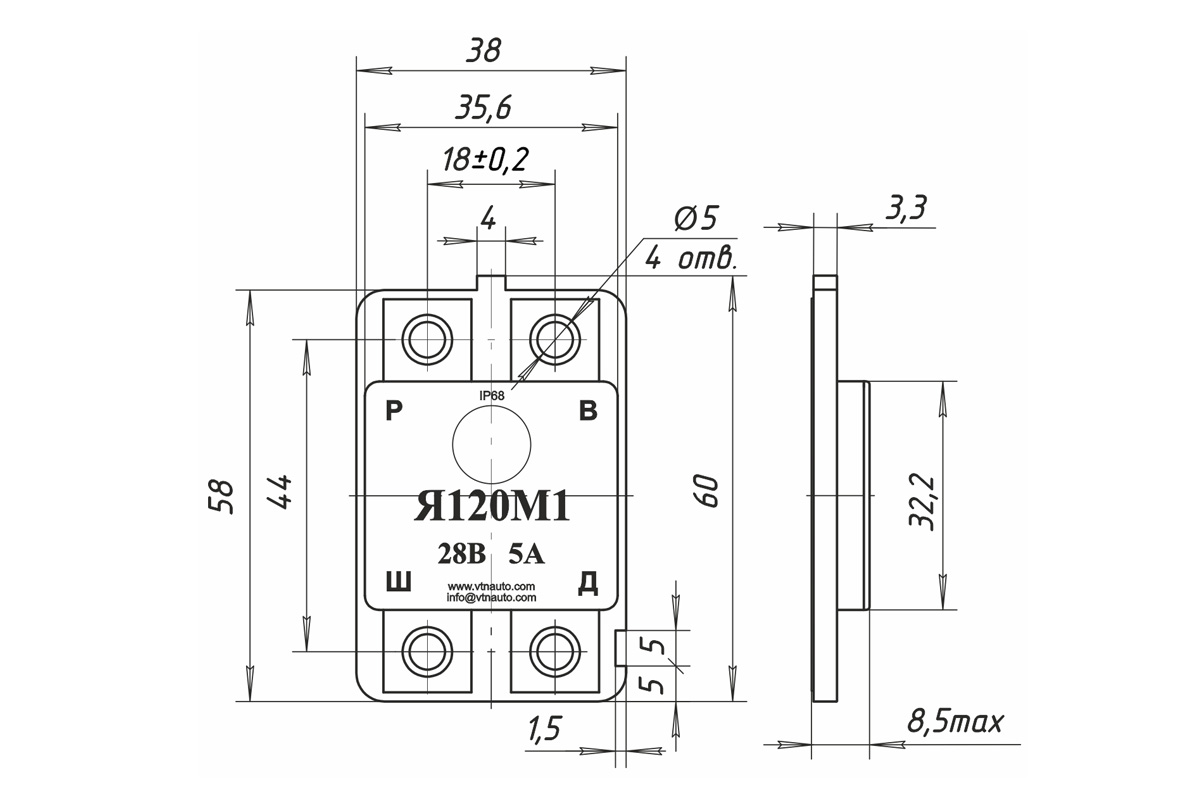

Габаритный чертеж:

Габаритный чертеж регулятора напряжения Я120М1
