Регулятор напряжения многофункциональный 9888.3702

Общие сведения:

Многофункциональный регулятор напряжения (МРН) 9888.3702 предназначен для поддержания напряжения бортовой сети транспортного средства в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобильная техника с высоким потреблением электроэнергии (транзитные и городские автобусы, тяжелая техника, автодома, грузовые автомобили и т.п.) с бесщеточными генераторами высокой мощности A203-T1 28V/400A, A203/01/28V 400A, А205 28V 400A, А203/21/28V 400A, A203/11/28V 400A, A203/20/28V 330A завода Динамо Сливен (Болгария), в которых использованы ограничительные диоды (TVS, также называемые Zener).

Регулятор напряжения 9888.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения.

Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора – по такому принципу строятся схемы электроснабжения современных зарубежных автомобилей высокого класса. В своем составе регулятор имеет помехоподавительный конденсатор.

Регулятор 9888.3702 выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора – продолжительный номинальный S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 9888.3702 при помощи штатных крепежных элементов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-006:2007.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Диапазон рабочих температур
от -40°С до +85°С
Напряжение регулирования с при t°=25°С, нагрузке генератора 10 А и частоте вращения 6000 об/мин
28,5 ± 0,2 В
Максимальный ток выходной цепи
10 А
Термокомпенсация Uрег
-10 ± 2 мВ/°С
Длительное перенапряжение
60 В
Максимально допустимые импульсные перенапряжения в составе генератора при коэффициенте заполнения не более 10%
-
при длительности импульса не более 500 мс
72 В
-
при длительности импульса не более 10 мс
100 В
Максимальный ток в линии "IGN"
10 мА
Максимальный суммарный ток в линиях "IGN" и "B+" (зажигание включено без вращения генератора)
350 мА

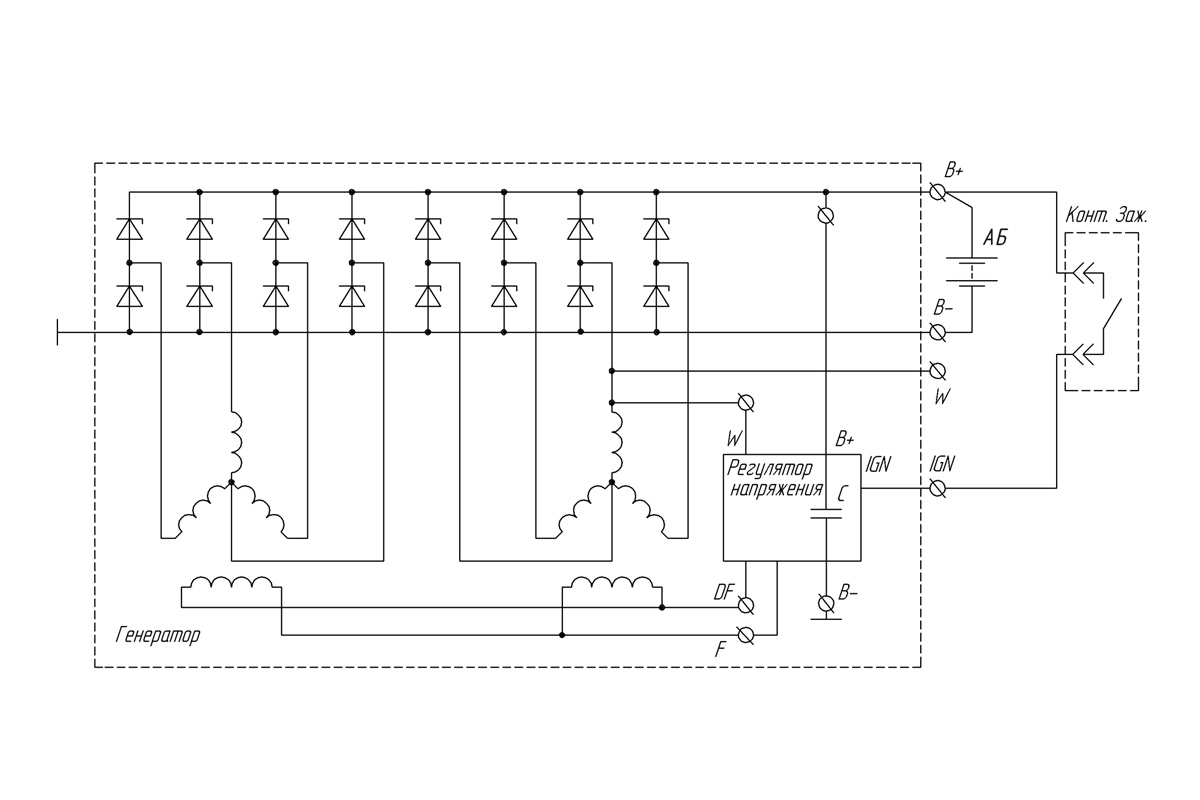

Схема включения в составе генераторной установки:

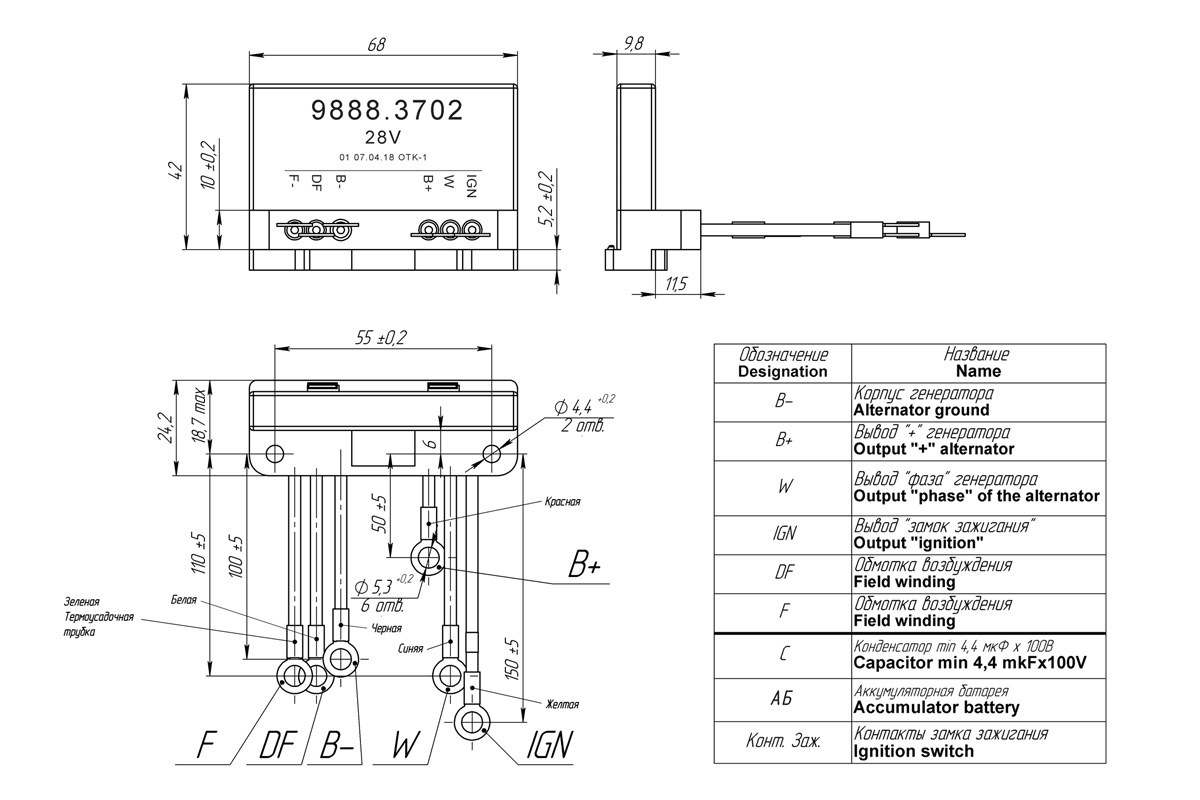

Габаритный чертеж:

Габаритный чертеж МРН 9888.3702
