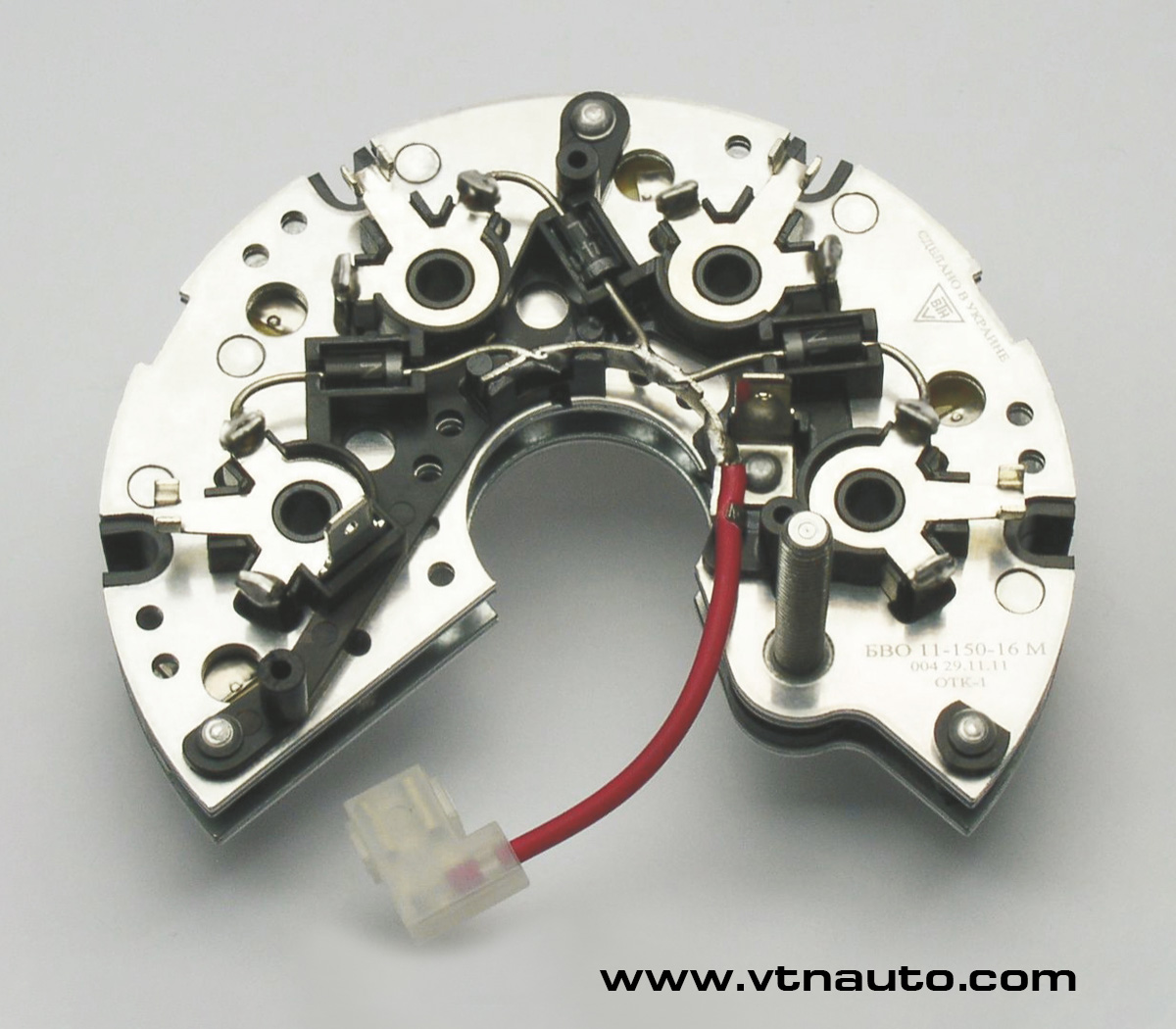

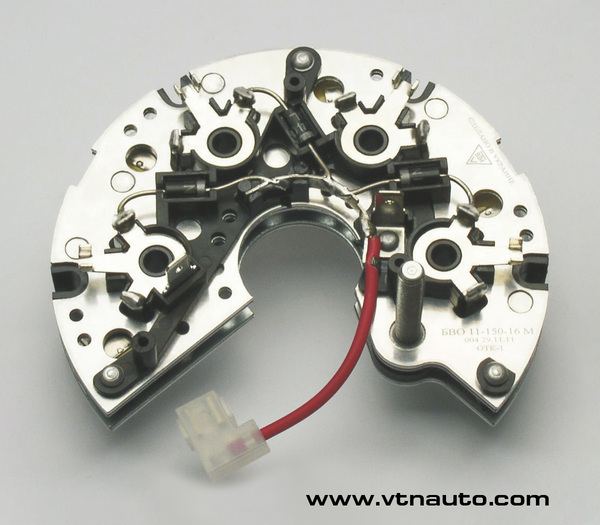

Блок выпрямительно-ограничительный БВО11-150-16М

Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-16М предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ГАЗ с дв. ЗМЗ-405, -406, -409 и др. с генераторами А125/1401/-14V-110A, А125/1402/-14V-125A и др.

Блок выпрямительно-ограничительный БВО11-150-16М выпускается с впресcованным выходным болтом М6.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока – S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков , БВО11-150-16, или БВО11-150-16М, при помощи штатных крепежных элементов. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение
14 В
Максимальный выпрямленный ток
не менее 150 А
Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100 А
не более 1,08 В
Напряжение ограничения диодов силового выпрямителя
20 - 24 В
Количество диодов силового выпрямителя
8 шт.
Количество диодов дополнительного выпрямителя
3 шт.
Способ присоединения обмоток статора генератора
пайка
Впресcованный выходной болт
М6

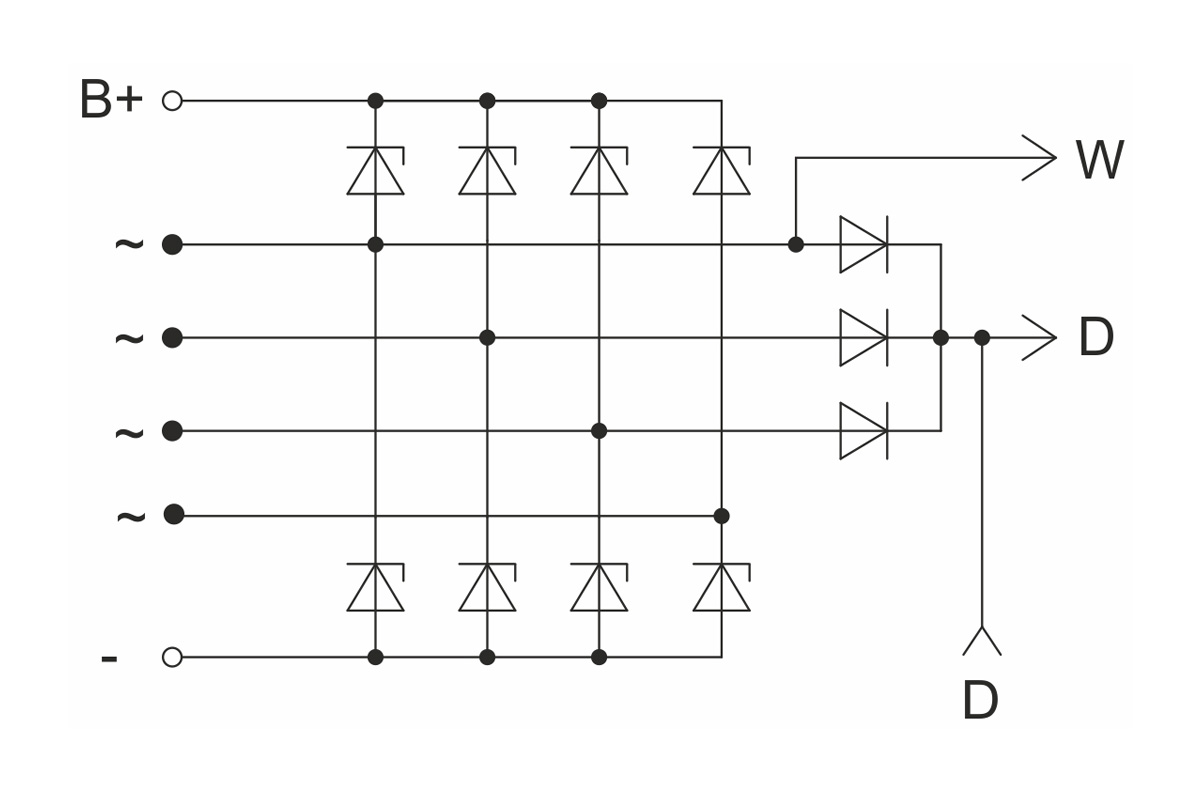

Схема блока выпрямительно-ограничительного:

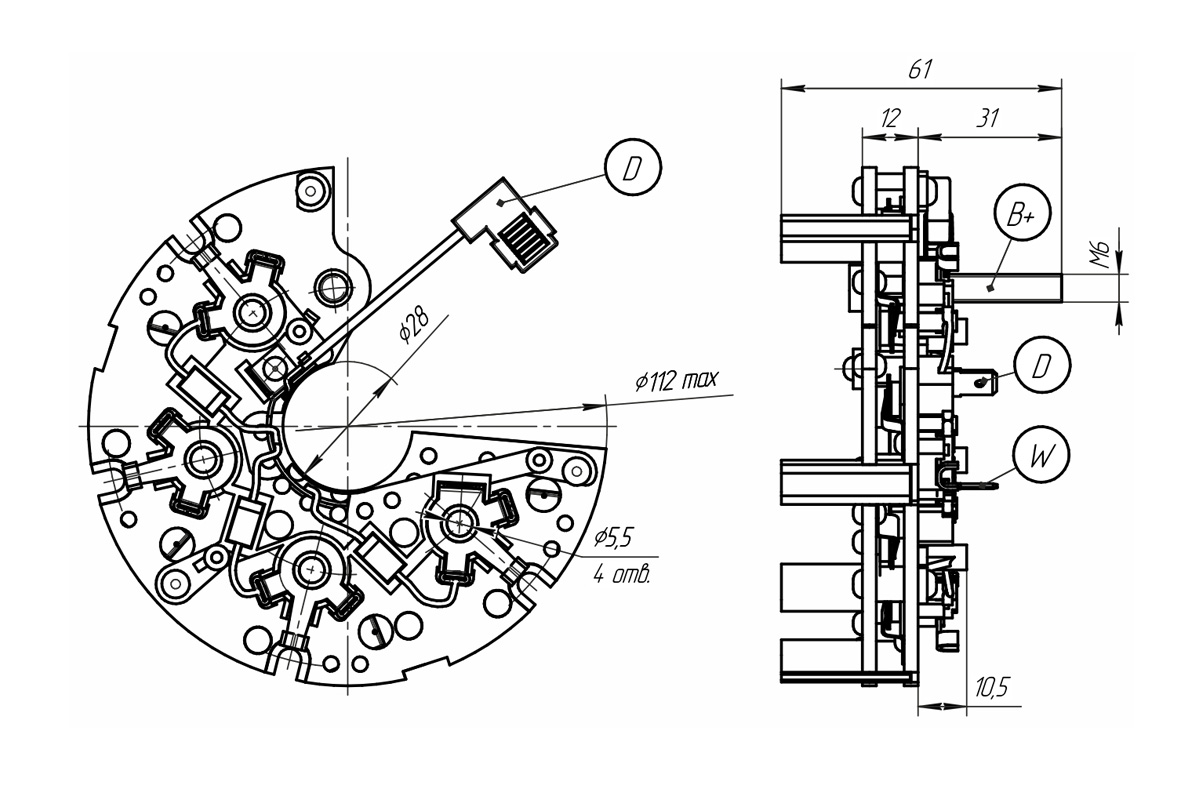

Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-16М
