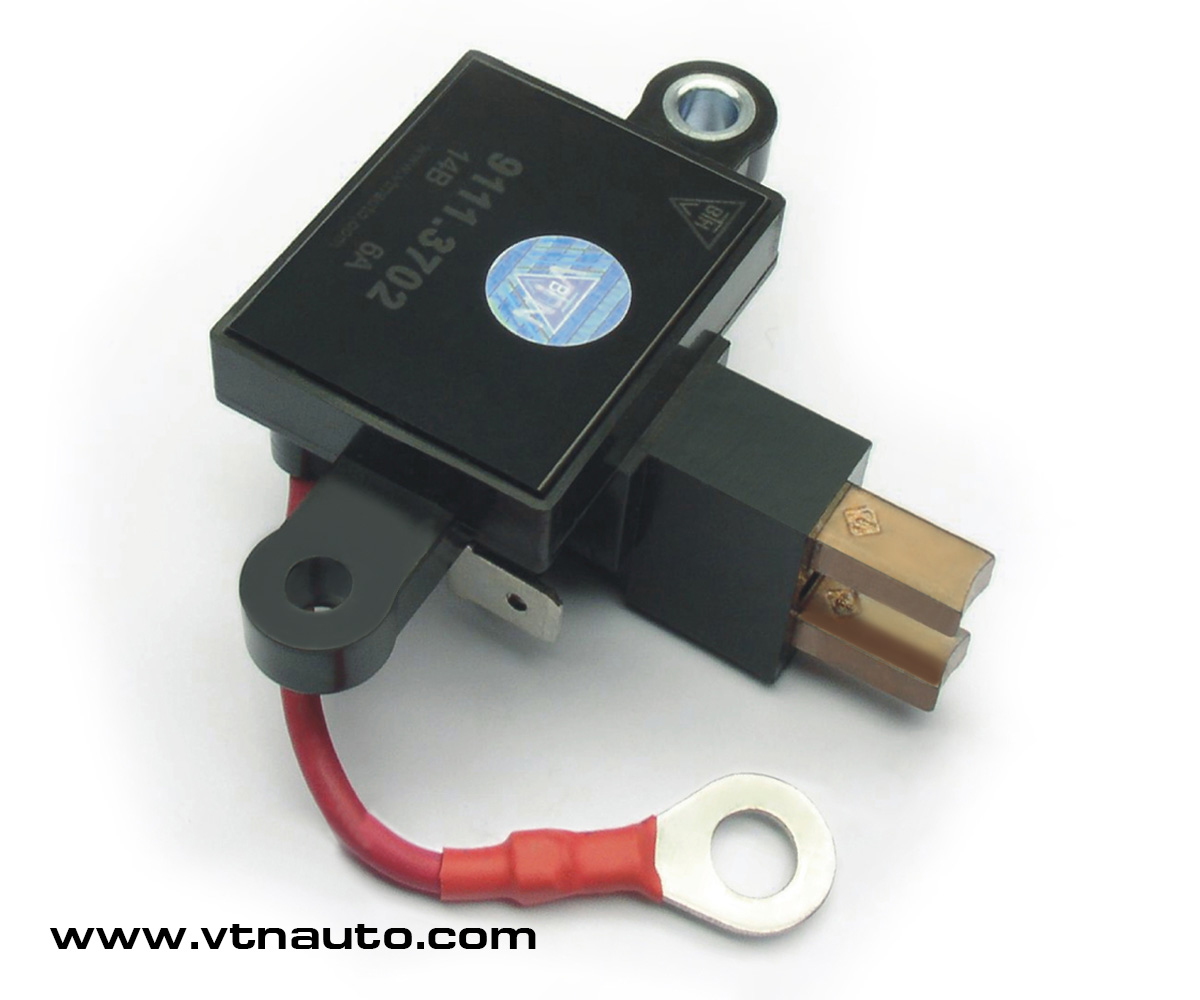

Регуляторы напряжения 9111.3702, 9111.3702И2, 9111.3702И4, 9111.3702И6

Общие сведения:

Регуляторы напряжения 9111.3702, 9111.3702И2, 9111.3702И4 и 9111.3702И6 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электро-оборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 и др. с генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е, ELD-A-2110, ELD-A-21214, ELD-A-2123, A125/10/-14V-80A, A125/11/-14V-80A, A125/1001/-14V-105A, A125/1002/-14V-125A; автомобили “Daewoo Lanos” 1.4i, “Daewoo Sens”, “Славута”, “Таврия” после 2004 г.в. и др. с генераторами 97Т.3701, 97S.3701; автомобили ГАЗ, УАЗ с генераторами 9422.3701, 3212.3771, 3282.3771 и др.

Регуляторы напряжения 9111.3702, 9111.3702И2 и 9111.3702И6 предназначены для работы в комплекте с “кальциевыми” и др. аккумуляторными батареями, требующими повышенное напряжение заряда.

Данные автомобильные регуляторы – регуляторы нового поколения. Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Благодаря использованию конструкции с дополнительным проводом, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. При этом достигнуты высочайшие параметры токоскоростной и нагрузочной характеристики. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP57 по ГОСТ 14254. Рабочий режим регуляторов – S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов 9402.3702, 9333.3702, 9111.3702 и их модификаций, при помощи штатных винтов.

Регуляторы напряжения соответствуют требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

9111.3702
9111.3702И2
9111.3702И4
9111.3702И6
Встроенный помехоподавительный конденсатор
-
+
+
+
Внутренний диаметр клеммы "В+"
6,3 мм
6,3 мм
6,3 мм
8,3 мм
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А
14,4 ± 0,1 В
14,1 ± 0,1 В
14,4 ± 0,1 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3 А до 0,9 ·
14,4 ± 0,15 В
14,1 ± 0,15 В
14,4 ± 0,15 В
Диапазон рабочих температур
от -45°С до +100°С
Максимальный ток выходной цепи
6 А
Термокомпенсация Uрег
-4,5 ± 1,5 мВ/°С
Остаточное напряжение на выходе "DF" при токе 5 А: максимальное / типовое
0,06 / 0,05 В
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимая степень жёсткости для всех видов импульсов по ГОСТ 28751 и ГОСТ 29157, для регулятора в составе генератора
IV

Схема включения 9111.3702 в составе генераторной установки:

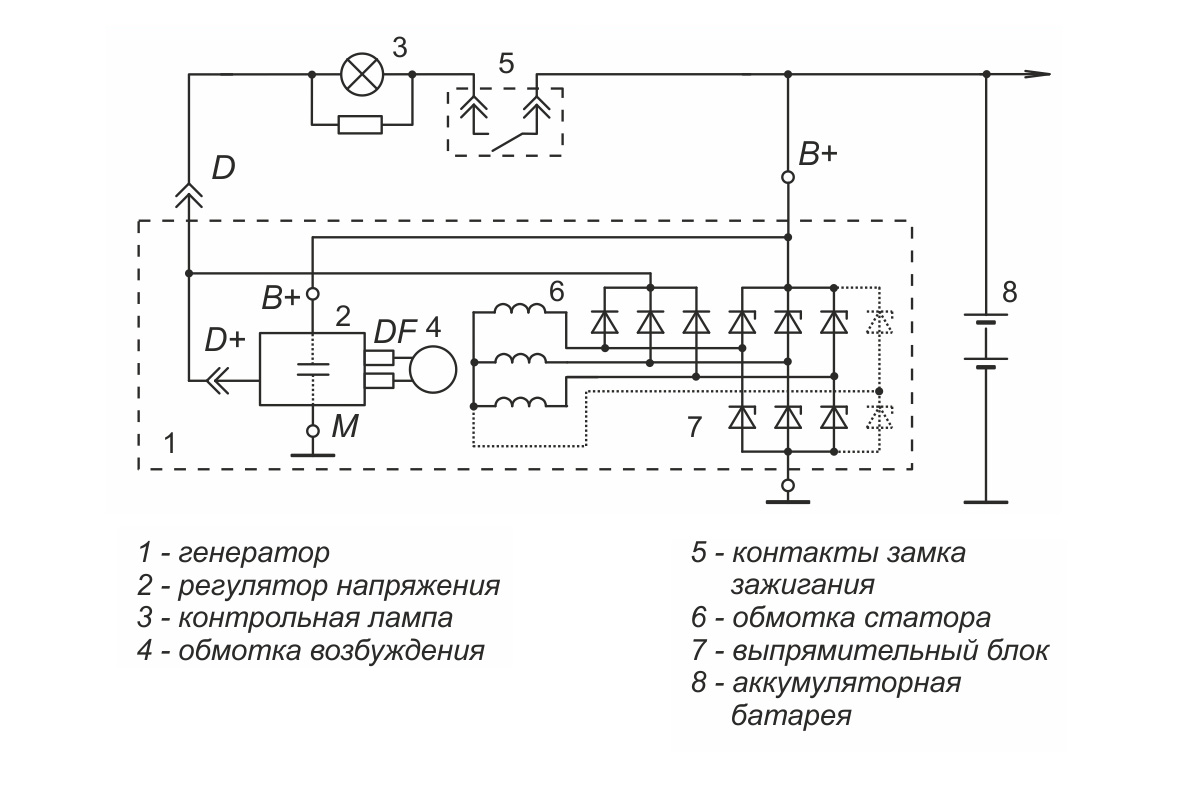

Схема включения 9111.3702И2, 9111.3702И4, 9111.3702И6 в составе генераторной установки:

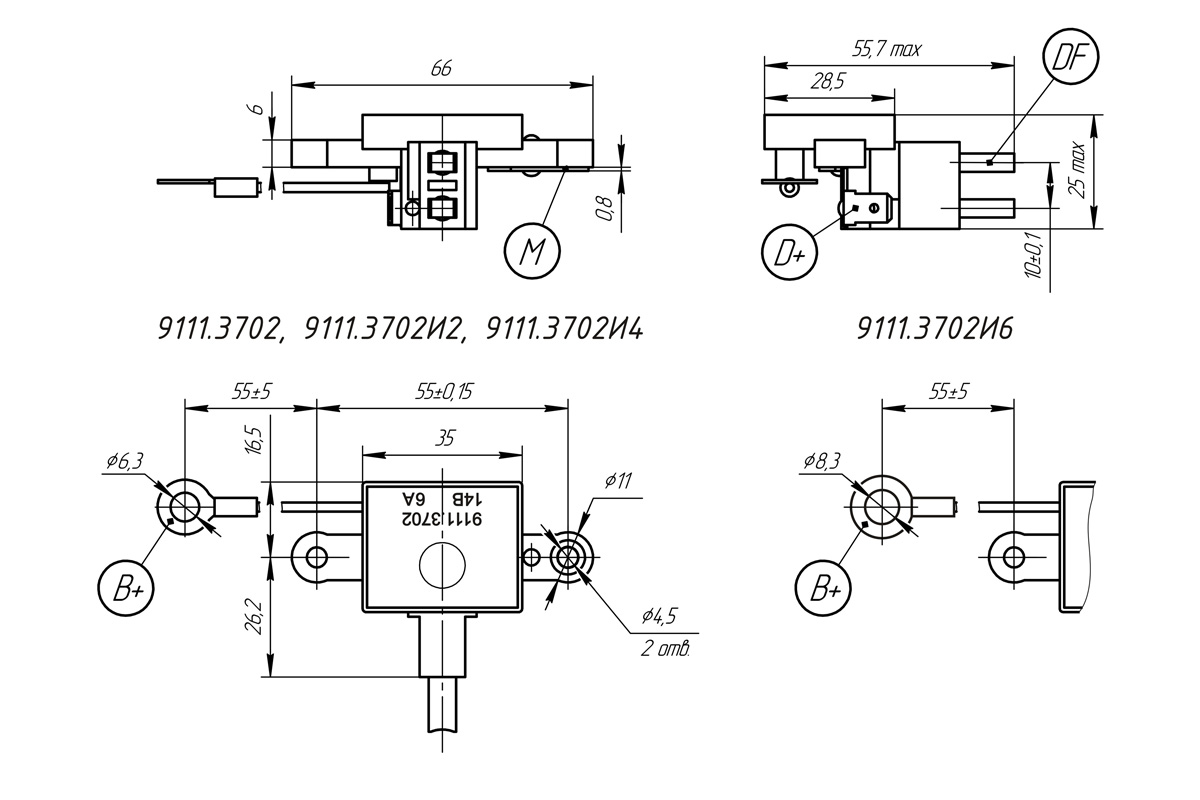

Габаритный чертеж:

Габаритный чертеж регуляторов напряжения 9111.3702, 9111.3702И2, 9111.3702И4, 9111.3702И6
