РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ 9402.3702-01, 9402.3702-02

Общие сведения:

Регуляторы напряжения 9402.3702-01 и 9402.3702-02предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 и др. с генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е; автомобили “Daewoo Lanos” 1.4i, “Daewoo Sens”, “Славута”, “Таврия” после 2004 г.в. и др. с генераторами 97Т.3701, 97S.3701; автомобили ГАЗ, УАЗ с генераторами 9422.3701, 3212.3771, 3282.3771 и др.

Регулятор напряжения 9402.3702-02 предназначен для работы в комплекте с “кальциевыми” и др. аккумуляторными батареями, требующими повышенное напряжение заряда.

Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP57 по ГОСТ 14254. Рабочий режим регуляторов – S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов 9402.3702, 9402.3702-01, 9402.3702-02 при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

9402.3702-01
9402.3702-02
Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А
14,1 ± 0,1 В
14,3 ± 0,1 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3 А до 0,9 ·
14,1 ± 0,15 В
14,3 ± 0,1 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-4,5 ± 1,5 мВ/°С
Остаточное напряжение на выходе "DF": максимальное / типовое
0,06 / 0,05 В
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
200 В

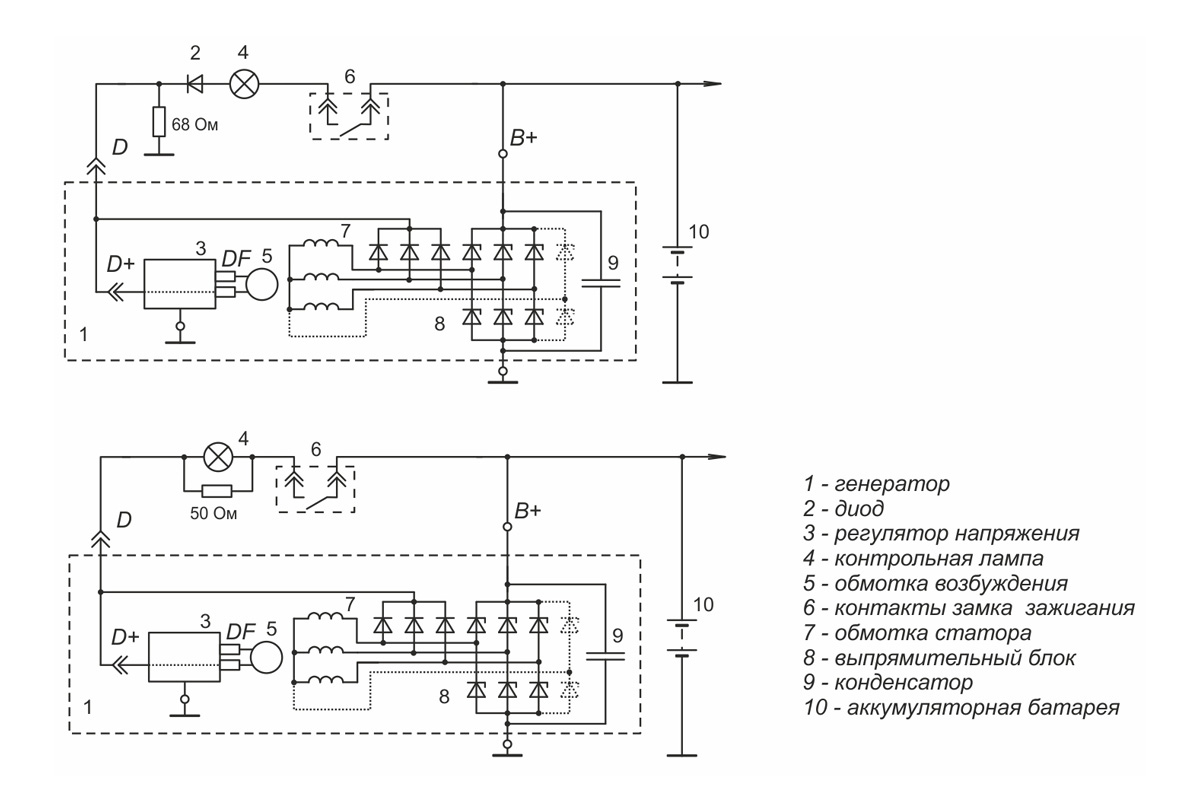

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж регуляторов напряжения 9402.3702-01, 9402.3702-02
