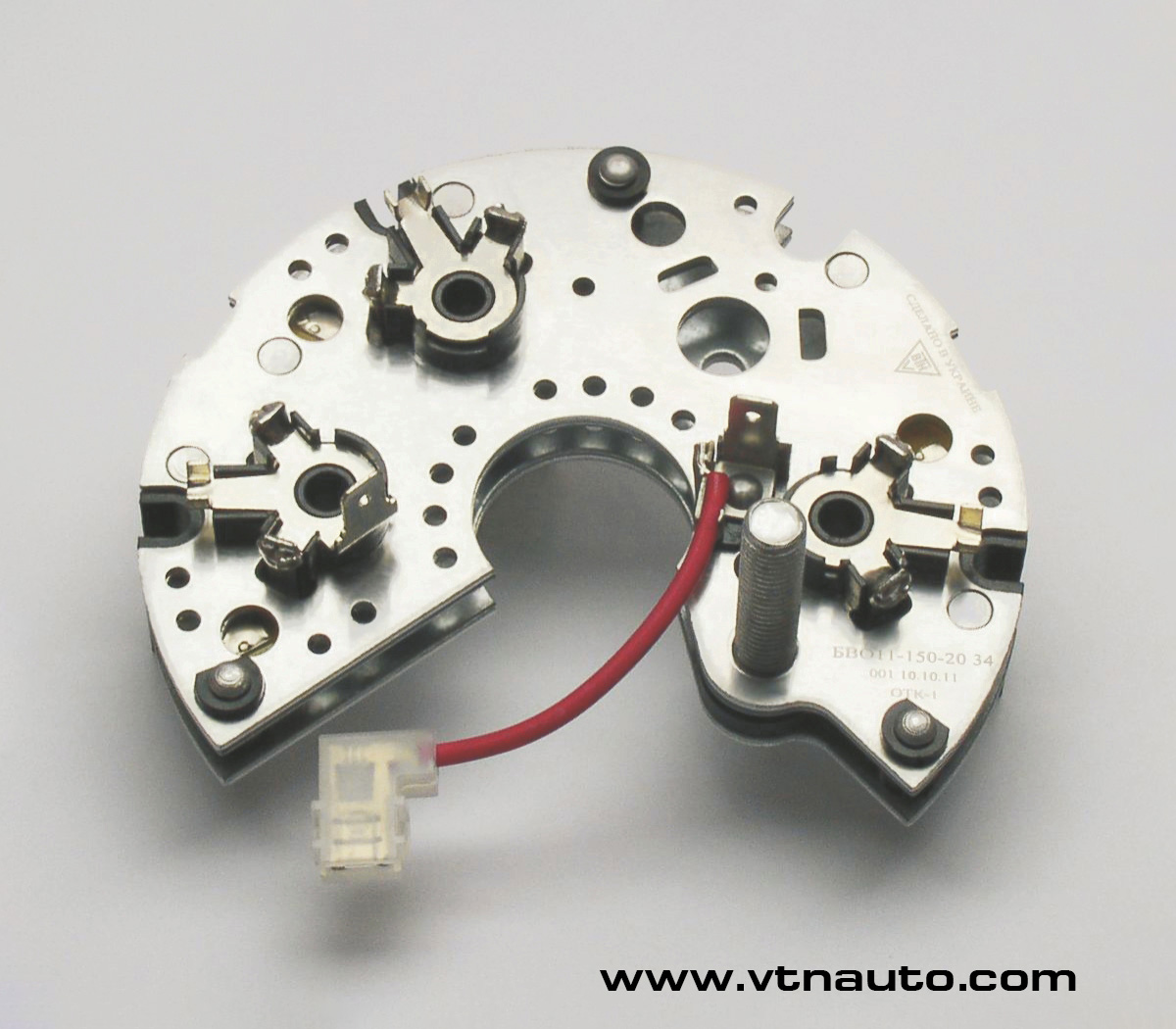

БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВО11-150-20.34

Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-20.34 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили МАЗ с дв. ЯМЗ-656, ЯМЗ-658 и др., с генератором А125/24/-28V-90А и др.

Блок выпрямительно-ограничительный БВО11-150-20.34 выпускается с впресcованным выходным болтом М8.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока – S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО11-150-20.34 или , при помощи штатных крепежных элементов. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение
28 В
Максимальный выпрямленный ток
не менее 120 А
Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100 А
не более 1,08 В
Напряжение ограничения диодов силового выпрямителя
36 - 41 В
Количество диодов силового выпрямителя
6 шт.
Количество диодов дополнительного выпрямителя
-
Способ присоединения обмоток статора генератора
пайка
Впресcованный выходной болт
М8

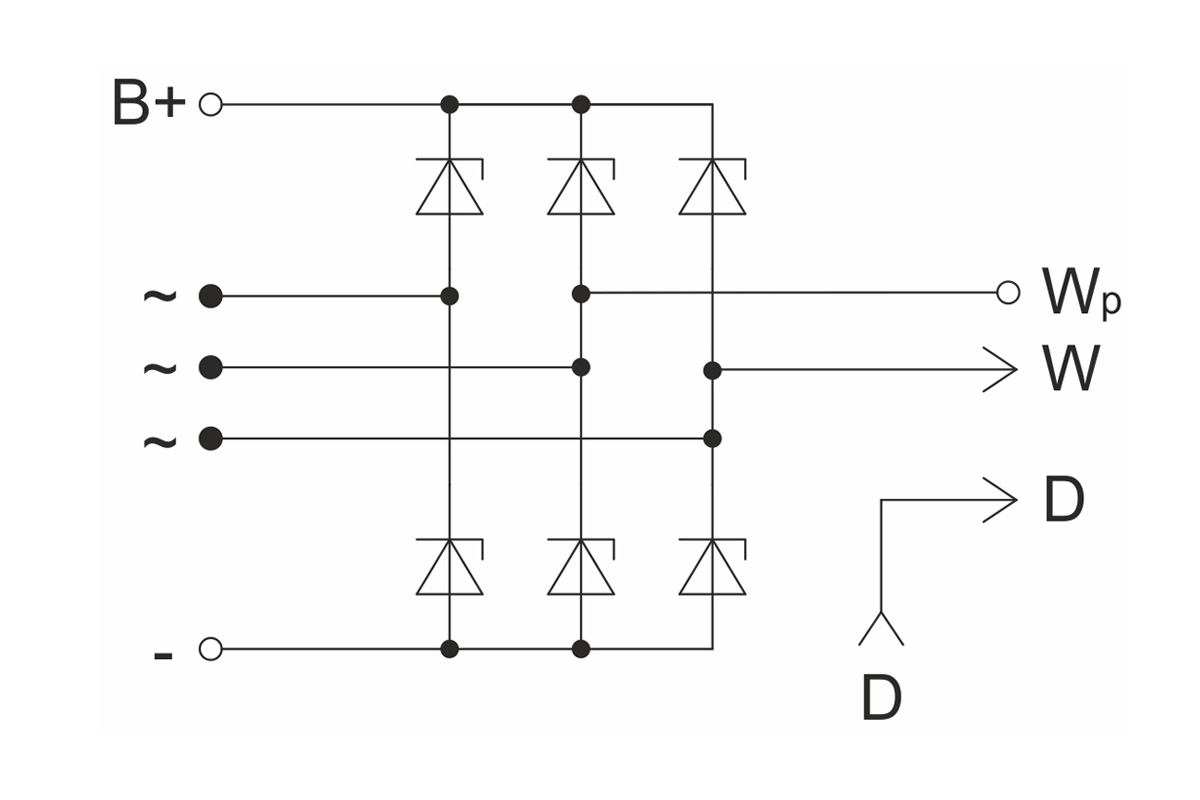

Схема блока выпрямительно-ограничительного:

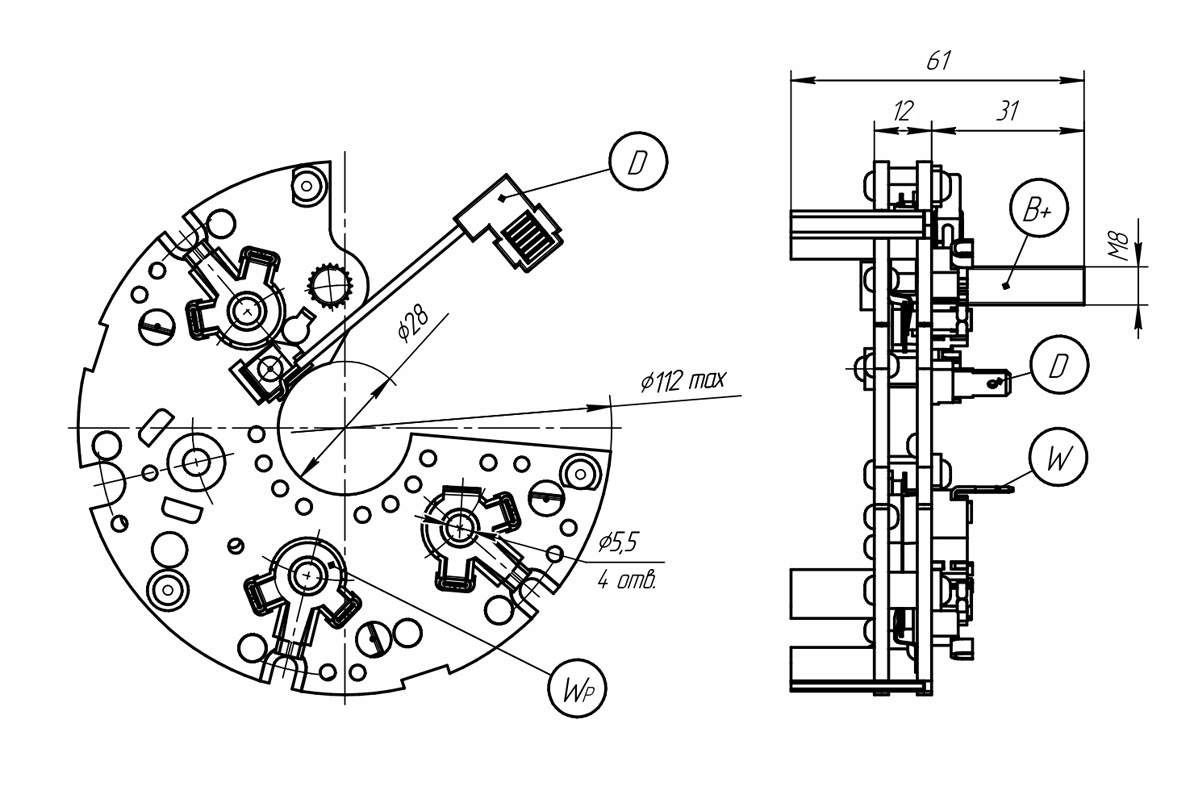

Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-20.34
