РЕГУЛЯТОР НАПРЯЖЕНИЯ 9702.3702

Общие сведения:

Регулятор напряжения 9702.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили АвтоЗАЗ 1997-2004 гг. выпуска с генератором 97.3701.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP57 по ГОСТ 14254.Рабочий режим регулятора – S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 9702.3702 при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А
14,1 ± 0,1 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3 А до 0,9 ·
14,1 ± 0,15 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-4,5 ± 1,5 мВ/°С
Остаточное напряжение на выходе "DF": максимальное / типовое
0,15 / 0,12 В
Максимально допустимое длительное воздействие повышенного напряжения питания
18 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
25 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
200 В

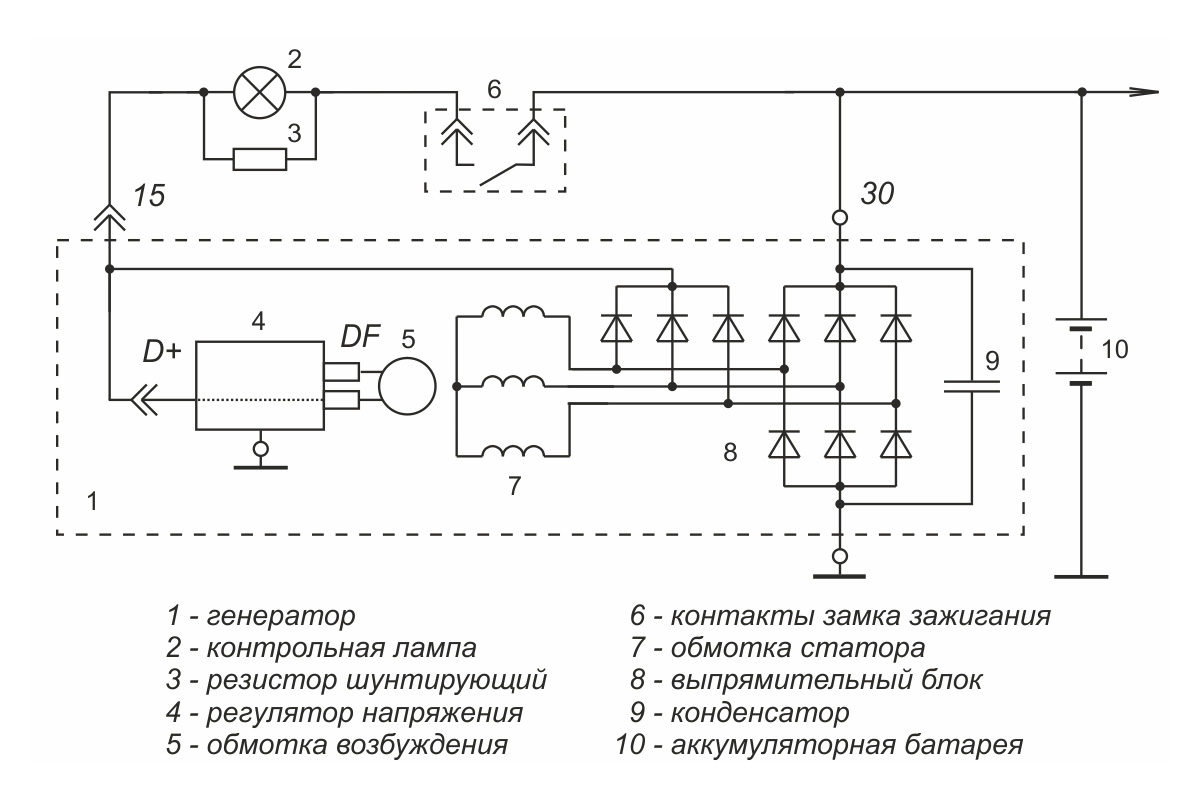

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж регулятора напряжения 9702.3702
