Коммутатор электронный 90.3734

Общие сведения:

Коммутатор электронный 90.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ГАЗ, ЗИЛ и других с магнитоэлектрическим датчиком, с катушкой зажигания типа Б116 без добавочного резистора или любой другой с аналогичными параметрами.

Работа с отключенной аккумуляторной батареей или при ее неисправности не допускается.

Коммутатор электронный 90.3734 имеет повышенный рабочий температурный диапазон. Надежность и соответствие техническим условиям гарантируется при температуре радиатора коммутатора до 115°С.

Рабочий режим коммутатора – S1 по ГОСТ 3940.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей. Для надежной работы коммутатора и выполнения требований безопасности необходимо обеспечить надежный контакт между радиатором коммутатора и корпусом автомобиля.

Коммутатор электронный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-23105836-003-2004.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Диапазон рабочих температур
от 40°С до +100°С
Номинальное напряжение питания
12 В
Допустимые пределы напряжения питания
6 - 18 В
Диапазон бесперебойного искрообразования коленчатого вала 4-тактного 4-цилиндрового двигателя
20 - 7000 об/мин
Ток коммутации
6,5 ± 0,3 А
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя)
25 В
Максимально допустимые импульсные перенапряжения положительной и отрицательной полярности
160 В

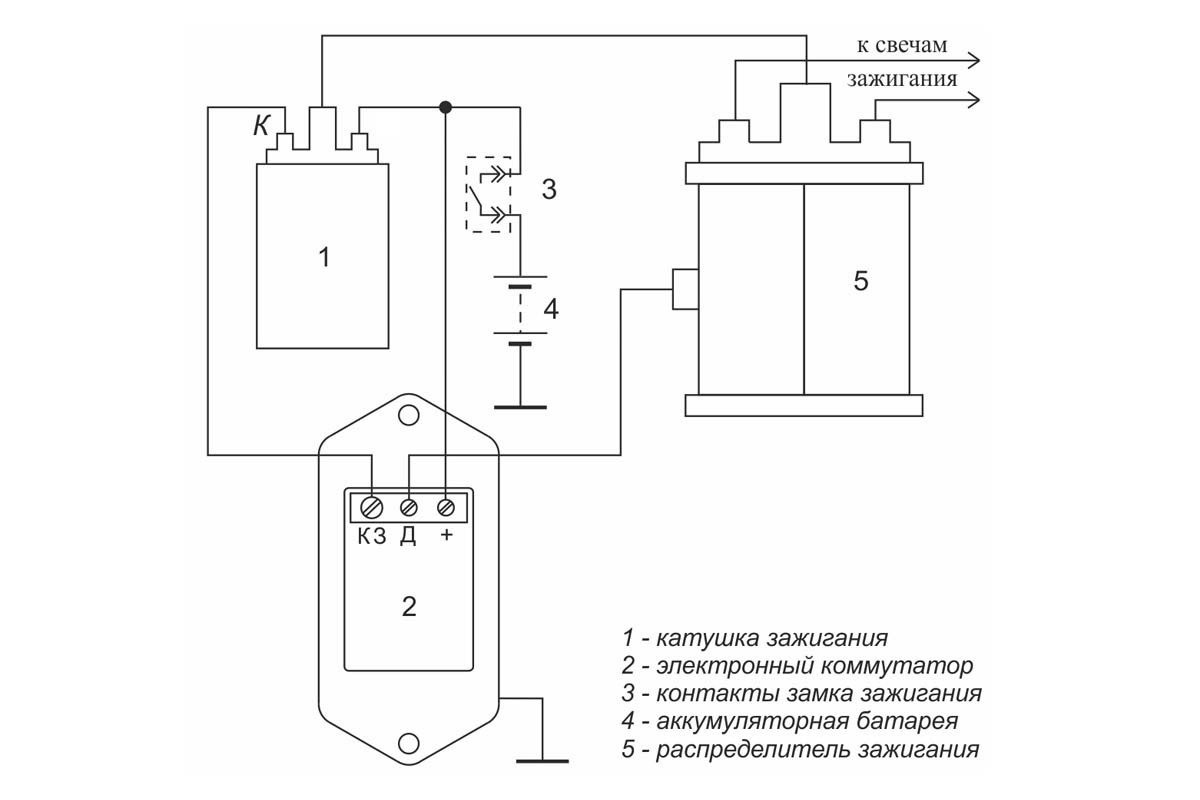

Схема включения в составе системы зажигания:

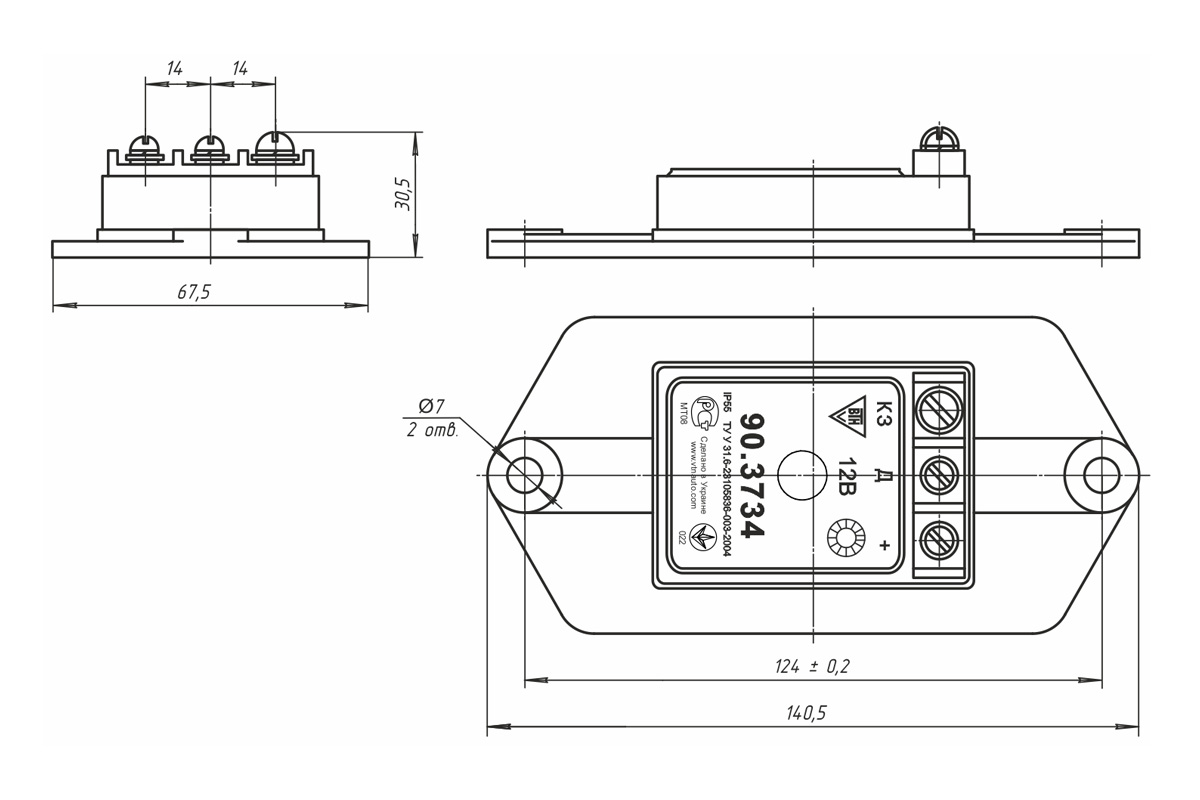

Габаритный чертеж:

Габаритный чертеж коммутатора 90.3734
