ДАТЧИКИ УГЛОВОГО ПОЛОЖЕНИЯ БЕСКОНТАКТНЫЕ SV360

В разработке

Общие сведения:

Бесконтактные датчики углового положения SV360 (в различных модификациях) формируют на выходе напряжение определенного уровня в соответствии с характеристикой модификации в зависимости от угла положения вала.

Особенностью данных датчиков является вращение вала (сердцевины) датчиков на 360 градусов в обе стороны без ограничения (возвратная пружина и упоры отсутствуют).

Применяемость: автомобили с разными типами дроссельных узлов, различное (в том числе не автомобильное) оборудование.

Возможно применение любой модификации датчиков SV360 в качестве счетчика оборотов вала или для измерения скорости его вращения. Допускается разборка датчика и замена либо доработка внутреннего вала под нужную для заказчика форму сопрягаемой детали (на доработанные изделия гарантия производителя не распространяется).

Возможно введение новых модификаций датчиков с выходными характеристиками в соответствии с требованиями заказчика.

Датчики выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим датчиков – продолжительный номинальный S1 по ГОСТ 3940.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -40°С до +125°С
Номинальное напряжение питания
5 В
Максимальный ток потребления
12 мА
Полный механический угол поворота вала
360°
Рабочий угловой диапазон
см. выходную характеристику
Максимальная нелинейность функциональной характеристики в рабочем угловом диапазоне
не более ±1%
Погрешность функциональной характеристики в контрольных точках при Uпит=5,0 ± 0,05 В
не более ±15 мВ
Напряжение шумов
не более 4 мВ

Выходные характеристики:

Наименование Выходная характеристика
SV360-01
SV360-02
SV360-03
SV360-04
SV360-05
SV360-06
SV360-07
SV360-08

Выходные характеристики:

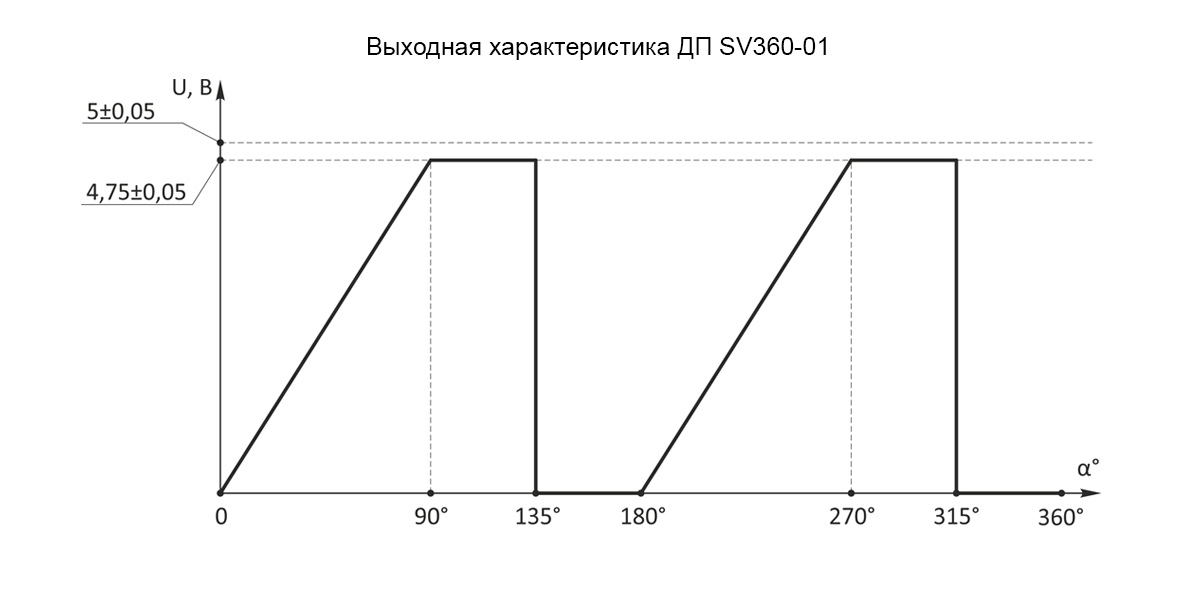

Выходная характеристика датчиков положения SV360-01

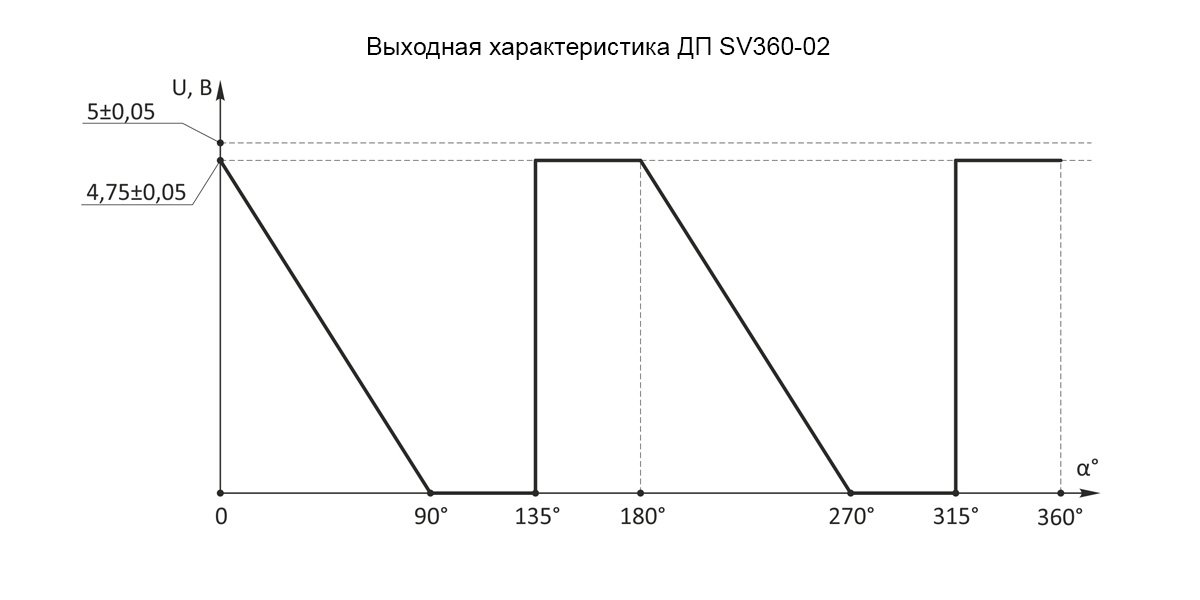

Выходная характеристика датчиков положения SV360-02

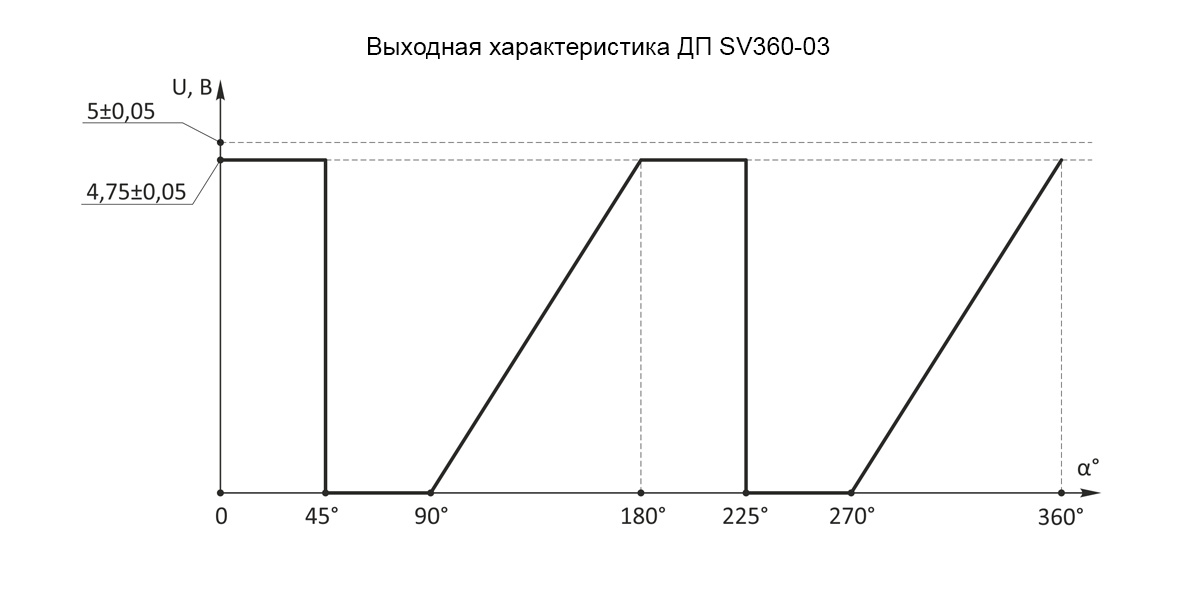

Выходная характеристика датчиков положения SV360-03

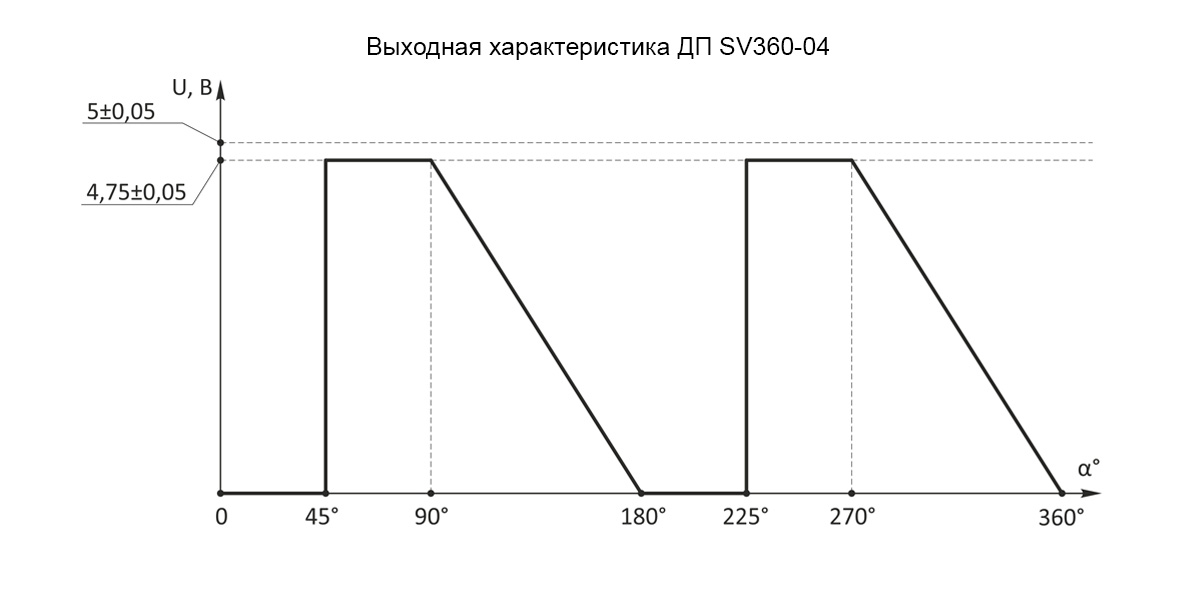

Выходная характеристика датчиков положения SV360-04

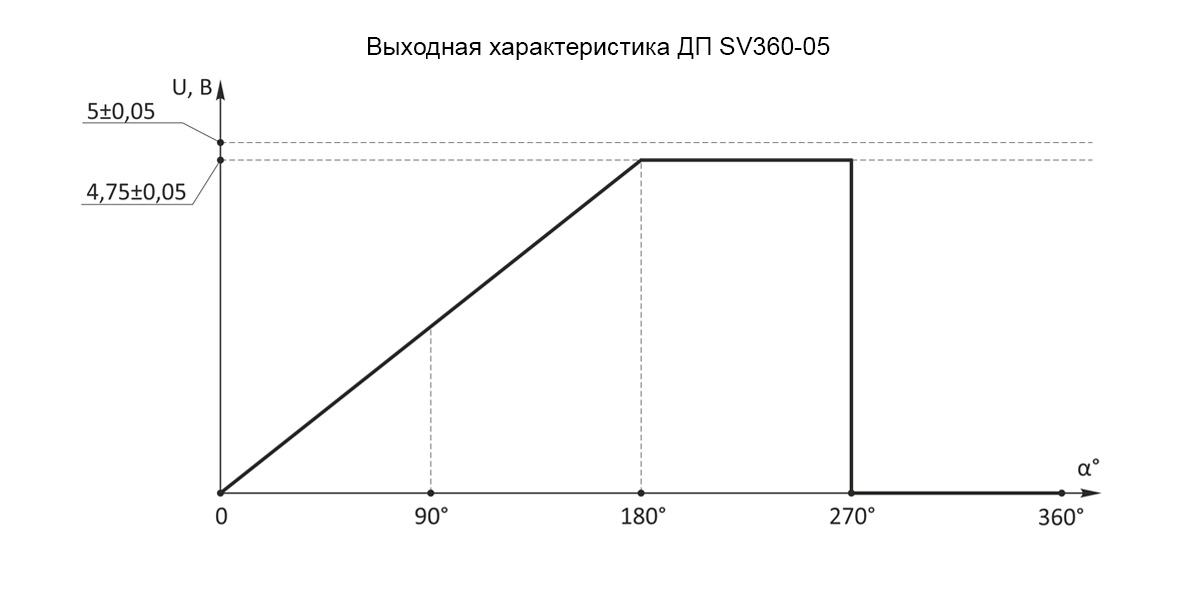

Выходная характеристика датчиков положения SV360-05
Выходная характеристика датчиков положения SV360-06
Выходная характеристика датчиков положения SV360-07
Выходная характеристика датчиков положения SV360-08

Габаритный чертеж:
