РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4, 9222.3702И6

Общие сведения:

Регуляторы напряжения 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4, 9222.3702И6 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили КАМАЗ, МАЗ с генераторами 4502.3771, 3232.3771 и их модификациями.

Регуляторы 9222.3702 и 9222.3702И2 применяются в автомобилях с кальциевыми и др. аккумуляторными батареями, требующими повышенного напряжения заряда.

Автомобильные регуляторы 9222.3702, 9222.3702И2, 9222.3702И3, 9222.3702И4, 9222.3702И6 - регуляторы нового поколения. Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Благодаря использованию конструкции с дополнительным проводом, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. При этом достигнуты высочайшие параметры токоскоростной и нагрузочной характеристики. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствуют исполнению IP57 по ГОСТ 14254. Рабочий режим регуляторов – S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов Я222Б, 3232.3702, 9222.3702, 9222.3702И3, при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

9222.3702
9222.3702И2
9222.3702И3
9222.3702И4
9222.3702И6
Встроенный помехоподавительный конденсатор
-
+
-
+
+
Размер клеммы "В+"
6,2 мм
8,3 мм
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А
28,8 ± 0,2 В
28,4 ± 0,2 В
28,8 ± 0,2 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5 А до 0,9 ·
28,8 ± 0,3 В
28,4 ± 0,3 В
28,8 ± 0,3 В
Диапазон рабочих температур
от -40°С до +110°С
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-9 ± 3,0 мВ/°С
Остаточное напряжение на выходе "DF": максимальное / типовое
0,15 / 0,12 В
Максимально допустимое длительное воздействие повышенного напряжения питания
36 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
50 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
200 В

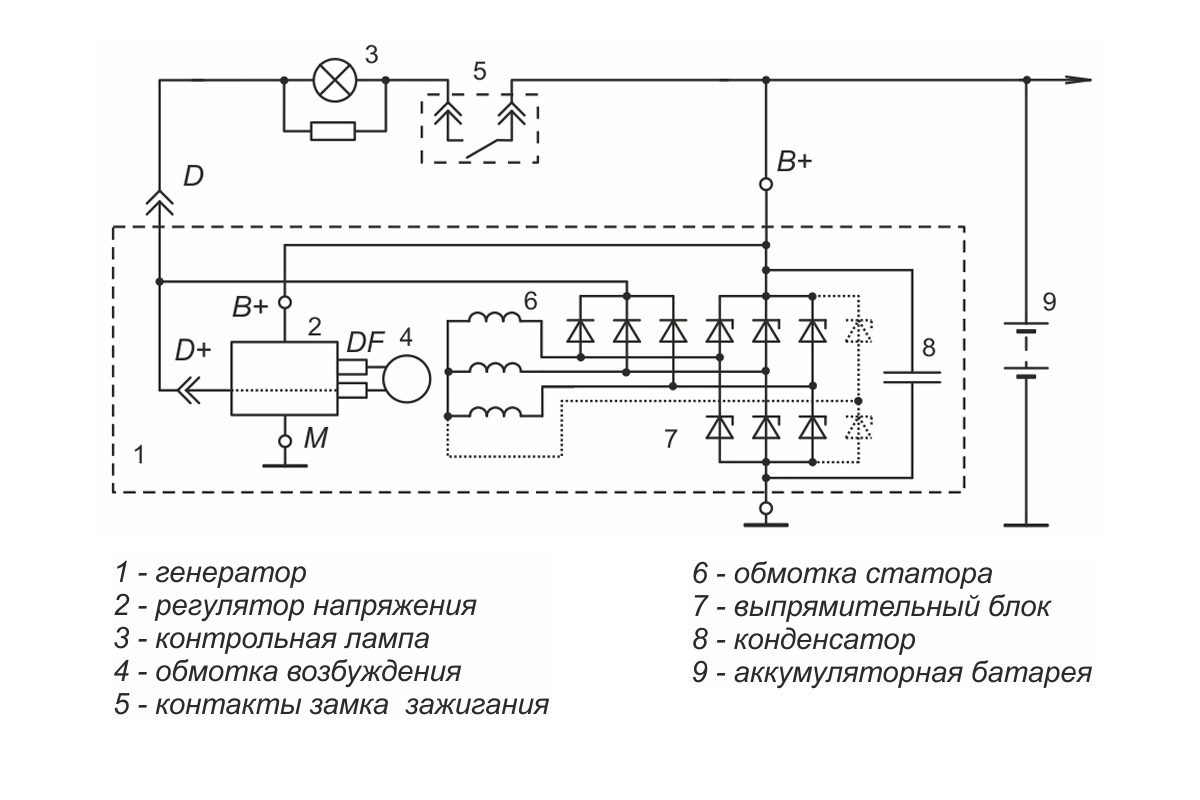

Схема включения 9222.3702, 9222.3702И3 в составе генераторной установки:

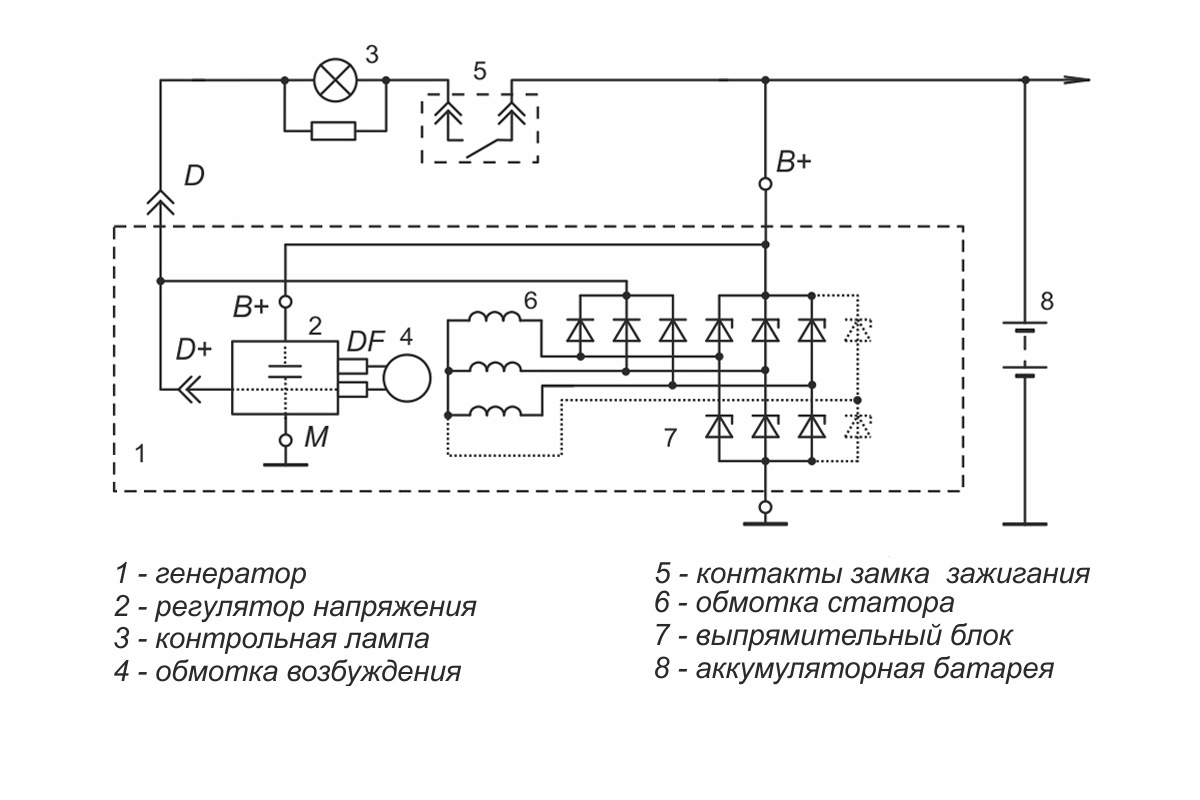

Схема включения 9222.3702И2, 9222.3702И4, 9222.3702И6 в составе генераторной установки:

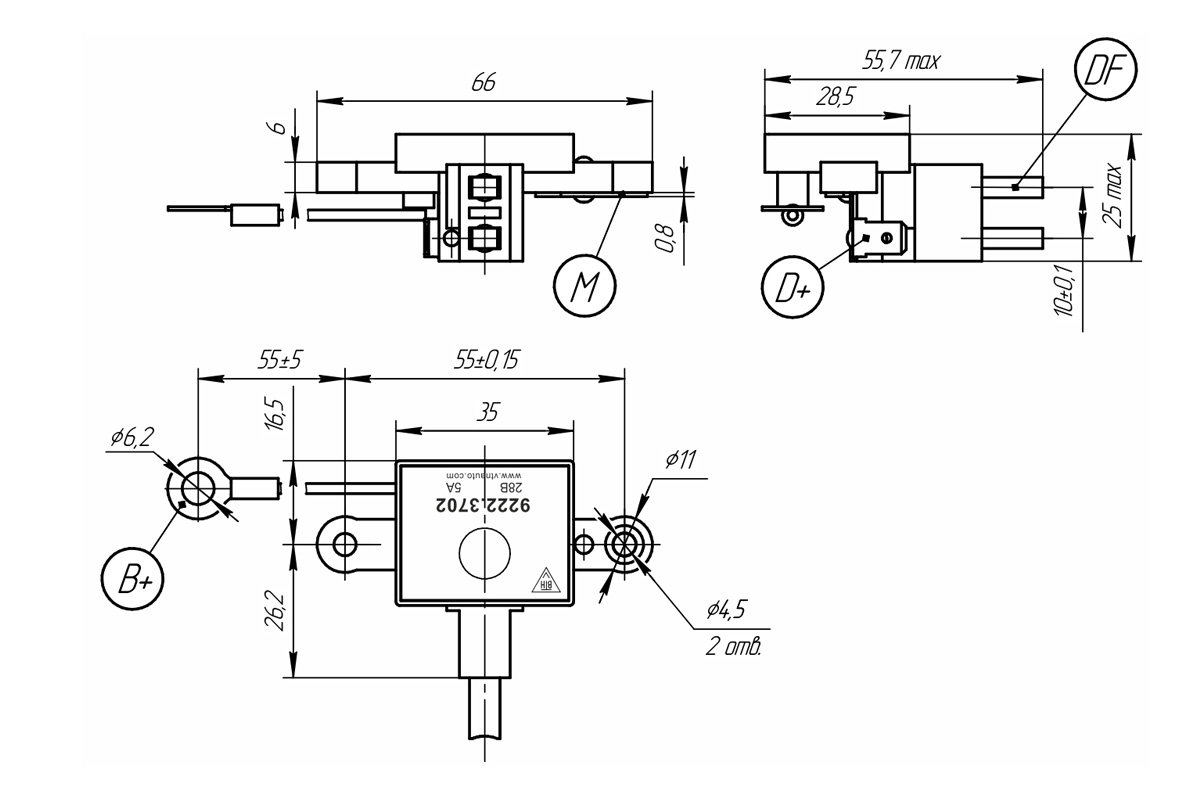

Габаритный чертеж:

Габаритный чертеж регулятора Я120М1 исполнение 2,3
