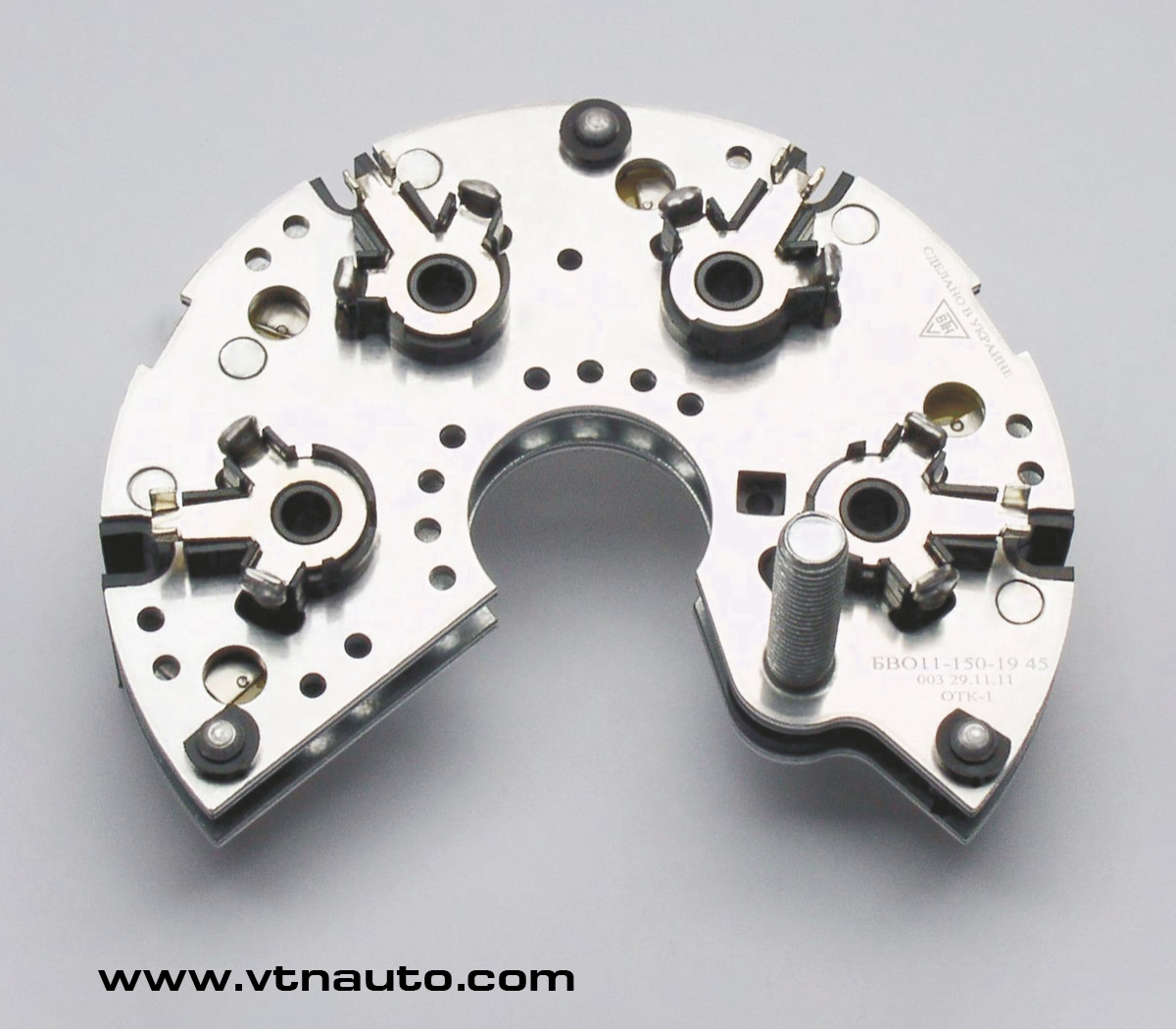

Блок выпрямительно-ограничительный БВО11-150-19.45

Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-19.45 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-1117, -1118, -1119 “Kalina”, ВАЗ-2170, -2171, -2172 “Priora” c генератором 9771.3701, комплектно с регулятором напряжения 9555.3702; “Daewoo Nexia”, “ZAZ Lanos” 1.5i, “Chevrolet Lanos”, “Chevrolet Aveo” с генератором 9751.3701 комплектно с регулятором напряжения 9464.3702.

Блок выпрямительно-ограничительный БВО11-150-19.45 выпускается с впресcованным выходным болтом М8.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока – S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО11-150-19.45, при помощи штатных крепежных элементов. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение
14 В
Максимальный выпрямленный ток
не менее 150 А
Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100 А
не более 1,08 В
Напряжение ограничения диодов силового выпрямителя
20 - 24 В
Количество диодов силового выпрямителя
8 шт.
Количество диодов дополнительного выпрямителя
-
Способ присоединения обмоток статора генератора
пайка
Впресcованный выходной болт
М8

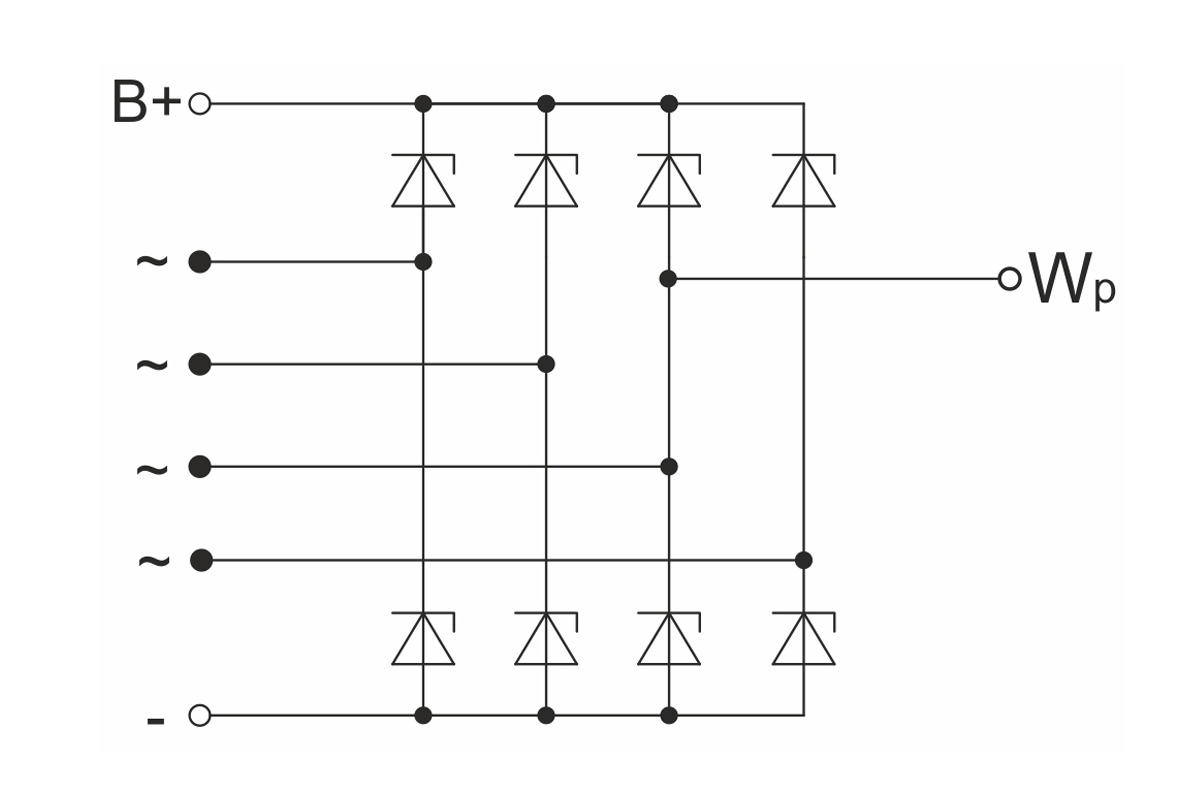

Схема блока выпрямительно-ограничительного:

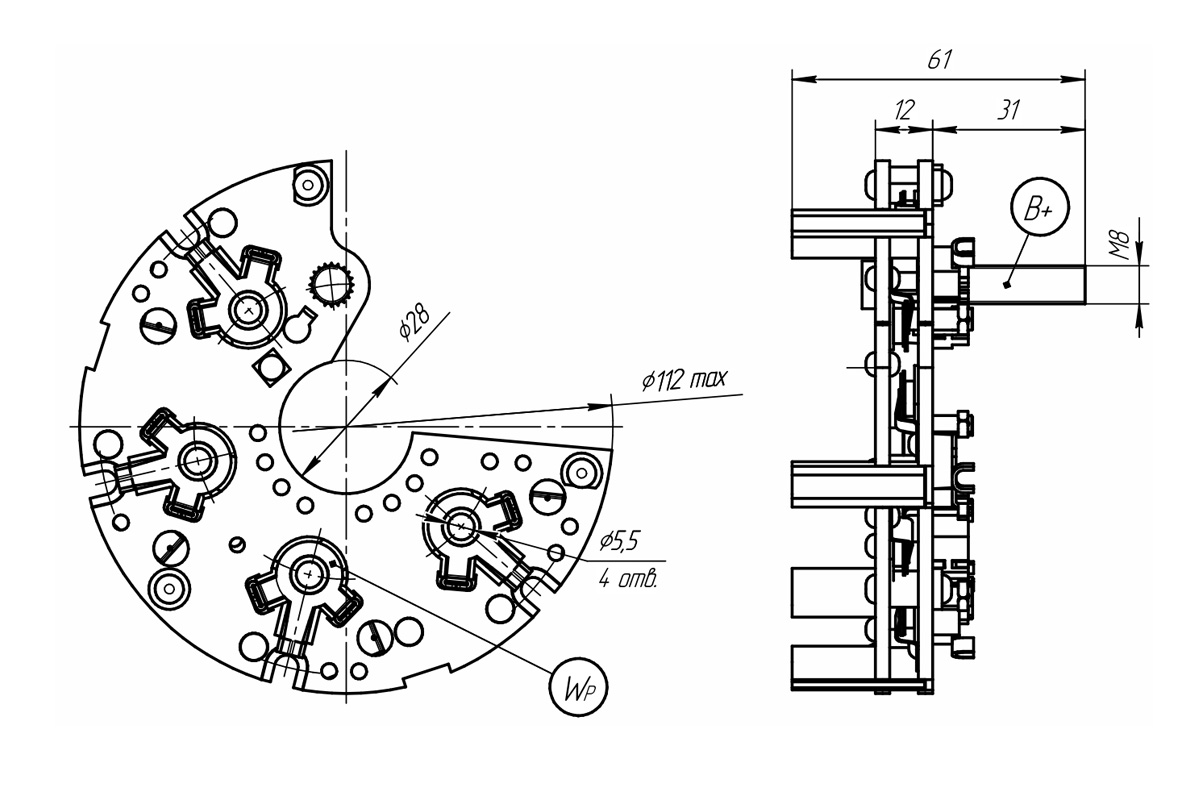

Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-19.45
